2970196
Distributeur OfficielSKU
PHX2970196
MPN
UMK-32 MDSTB/MKKDS3/R
Weight
0.266 kg
Series UMK

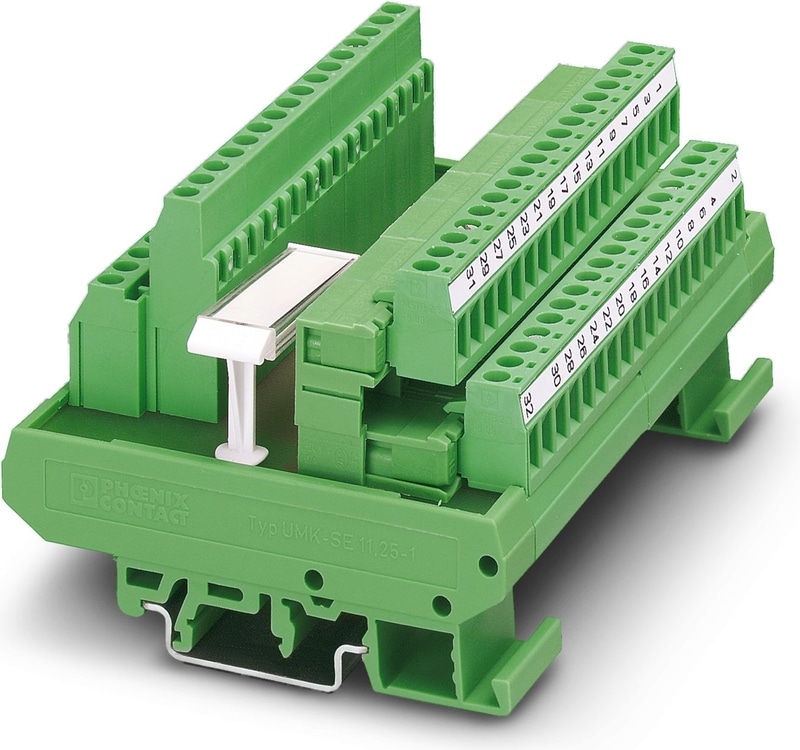

UMK-32 MDSTB/MKKDS3/R - Module interface
Module VARIOFACE, connexion vissée, avec connecteur MINICONNEC, détrompé, se monte sur profilé NS 35/7,5 ou NS 32, 32 pôles
Spécifications techniques
| Type de note | Notes sur le fonctionnement |
| Note | Les exigences nécessaires à l'isolation (isolation de base ou isolation renforcée) des modules adjacents (dans le sens du rail DIN) doivent être satisfaites par l'application de mesures appropriées (par exemple, des plaques de séparation). |
| Type de note | Notes sur le fonctionnement |
| Note | Assurez-vous que la tension d'alimentation de l'appareil a un potentiel de référence commun. |
| Largeur | 112,5 mm |
| Hauteur | 77 mm |
| Profondeur | 57,5 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Degré de protection | IP20 |
| Tension nominale UN | 250 V AC/DC |
| Courant max. admissible (par branche) | 3 A |
| Nombre de postes | 32 |
| Position de montage | tous |
| Nom de la connexion | Connexion PCB |
| Raccordement selon la norme | IEC / EN |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 7 mm |
| Filet de vis | M3 |
| Nombre de connexions | 1 |
| Nombre de postes | 32 |
| Section transversale du conducteur solide | 0,2 mm² ... 2,5 mm². |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 14 |
| Nom de la connexion | Connexion PCB |
| Raccordement selon la norme | IEC / EN |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Nombre de connexions | 1 |
| Nombre de postes | 32 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Normes/réglementations | EN 60664-1 |
| Tension d'isolation nominale | 300 V |
| Tension de choc nominale | 2,5 kV |
| Isolation | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
