2900893
Distributeur OfficielSKU
PHX2900893
MPN
UM- 8RM/KSR-G24/21/MS/SI/PLC
Weight
0.462 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series UM

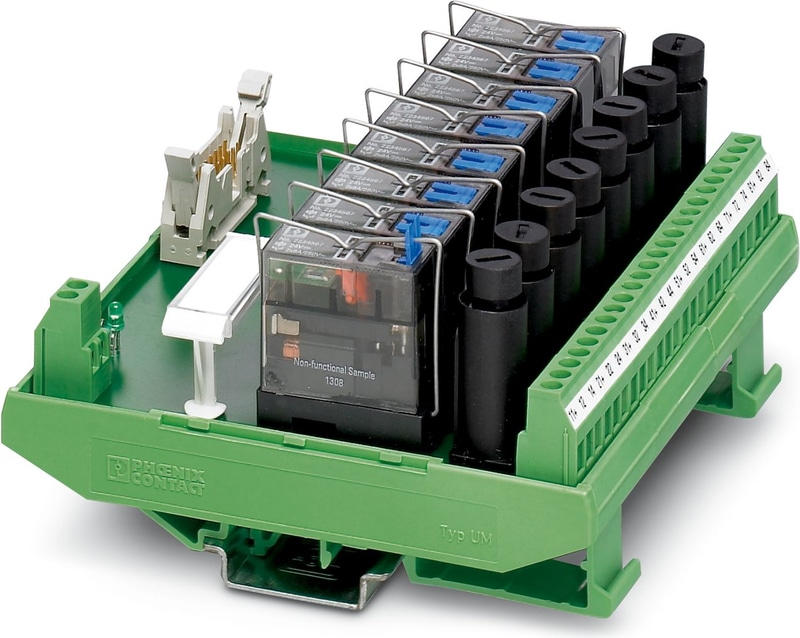

UM- 8RM/KSR-G24/21/MS/SI/PLC - Module actif
Module de sorties VARIOFACE, avec 8 relais miniatures enfichés, avec chacun 1 inverseur avec actionnement manuel verrouillable, pour 24 V DC (relais inclus)
- Largeur de 127 mm seulement
- Diode de polarisation
- Voyant de tension d'alimentation (LED)
- LED de diagnostic et d'état et diode roue libre pour chaque chemin de signal
- Fusible pour chaque circuit de sortie comme protection contre les courts-circuits
- Relais miniatures enfichables avec chacun un contact inverseur avec ou sans actionnement manuel verrouillable
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Largeur | 127 mm |
| Hauteur | 111 mm |
| Profondeur | 64 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Tension d'entrée nominale UN | 24 V DC |
| Plage de tension d'entrée en référence à UN | 0.9 ... 1.1 |
| Courant d'entrée typique à UN | 18 mA |
| Temps de réponse typique | 9 ms |
| Délai de publication typique | 6 ms |
| Type de protection | Diode de roue libre (intégrée au relais) |
| Affichage de la tension de fonctionnement | LED verte |
| Affichage de l'état/canal | LED jaune (intégrée dans le relais) |
| Type de contact | 1 PDT |
| Matériau de contact | AgNi |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 12 V AC/DC |
| Limitation du courant continu | 3,9 A (respecter le déclassement) |
| Courant de commutation min. | 10 mA |
| Pouvoir de coupure (charge ohmique) max. | 93 W (24 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 62 W (48 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 42 W (60 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 55 W (110 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 66 W (220 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 975 VA (250 V AC) |
| Fusible de sortie | Fusible 4 A 5x20 (à action lente) |
| Fusible | Fusible 5x20 |
| Nombre de canaux | 8 |
| Avec des composants | Oui |
| Durée de vie mécanique | 5x 106 cycles |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Degré de protection | IP00 |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Couleur | Vert |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Bande de broches IDC/FLK |
| Nombre de connexions | 1 |
| Nombre de postes | 14 |
| Pitch | 2,54 mm |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Approvisionnement |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nombre de connexions | 2 |
| Contrôle correspondant | MITSUBISHI MELSEC Q |
| Carte E/S correspondante | QY82P |
| Contrôle correspondant | MITSUBISHI MELSEC L |
| Carte E/S correspondante | LY41PT1P |
| Carte E/S correspondante | LY42PT1P |
| Désignation | Distances dans l'air et lignes de fuite, sortie/sortie |
| Normes/réglementations | DIN EN 50178 |
| Normes/réglementations | IEC 60664 |
| Tension d'isolation nominale | 260 V AC |
| Tension de choc nominale | 4 kV (isolation de base entre les chemins de courant des contacts de sortie) |
| Tension de choc nominale | 6 kV (isolation sûre et isolation renforcée entre le circuit d'entrée et les voies de contact de sortie) |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement = 50 |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
