2900892
Distributeur OfficielSKU
PHX2900892
MPN
UM- 8RM/KSR-G24/21/SI/PLC
Weight
0.435 kg
Series UM

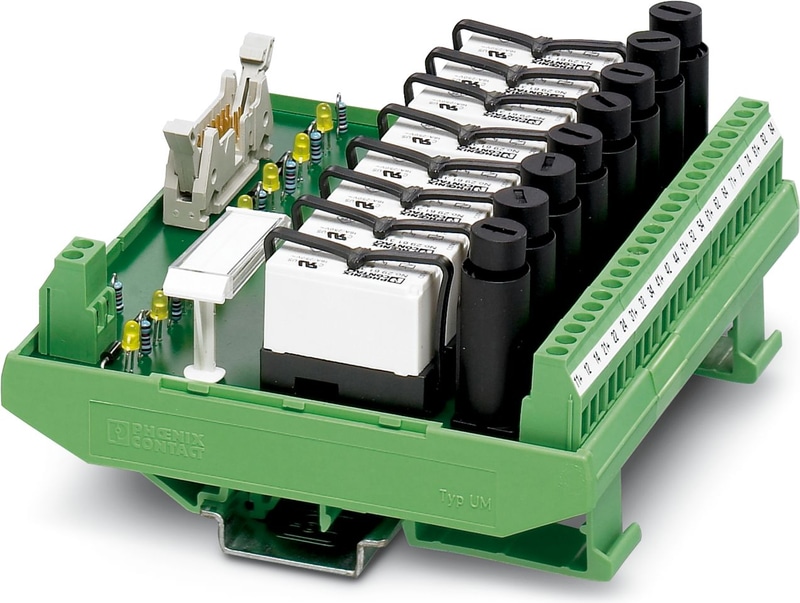

UM- 8RM/KSR-G24/21/SI/PLC - Module actif
Module de sortie VARIOFACE, avec 8 relais miniatures enfichés, avec chacun 1 inverseur et fusible, pour 24 V DC (relais inclus)
- Largeur de 127 mm seulement
- Diode de polarisation
- Voyant de tension d'alimentation (LED)
- LED de diagnostic et d'état et diode roue libre pour chaque chemin de signal
- Fusible pour chaque circuit de sortie comme protection contre les courts-circuits
- Relais miniatures enfichables avec chacun un contact inverseur avec ou sans actionnement manuel verrouillable
Spécifications techniques
| Type de note | Notes sur le fonctionnement |
| Note | Respecter le pouvoir de coupure maximal des relais utilisés |
| Type de note | Notes sur le fonctionnement |
| Note | Ne pas connecter les canaux adjacents à des tensions SELV/ PELV et à des tensions dangereuses au toucher. |
| Type de note | Notes sur le fonctionnement |
| Note | Les sorties ne conviennent pas pour la commutation de différents conducteurs de ligne. La somme des tensions de commutation utilisées pour des sorties adjacentes ne doit pas dépasser la valeur nominale de la tension d'isolation. |
| Type de note | Notes sur le fonctionnement |
| Note | Les exigences nécessaires à l'isolation (isolation de base ou isolation renforcée) des modules adjacents (dans le sens du rail DIN) doivent être satisfaites par l'application de mesures appropriées (par exemple, des plaques de séparation). |
| Largeur | 127 mm |
| Hauteur | 112 mm |
| Profondeur | 59,5 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Degré de protection | IP00 |
| Tension d'entrée nominale UN | 24 V DC |
| Plage de tension d'entrée en référence à UN | 0.9 ... 1.1 |
| Courant d'entrée typique à UN | 17 mA |
| Temps de réponse typique | 8 ms |
| Délai de publication typique | 10 ms |
| Type de protection | Diode de roue libre |
| Affichage de la tension de fonctionnement | LED verte |
| Affichage de l'état/canal | LED jaune |
| Type de contact | 1 contact inverseur |
| Matériau de contact | AgNi |
| Tension de commutation maximale | 250 V AC |
| Tension de commutation maximale | 63 V DC |
| Tension de commutation minimale | 12 V AC/DC |
| Limitation du courant continu | 3,9 A (respecter le déclassement) |
| Courant de commutation min. | 10 mA |
| Pouvoir de coupure (charge ohmique) max. | 93 W (24 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 58 W (48 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 48 W (60 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 975 VA (250 V AC) |
| Fusible de sortie | Fusible 4 A 5x20 (à action lente) |
| Fusible | Fusible 5x20 |
| Nombre de canaux | 8 |
| Avec des composants | Oui |
| Durée de vie mécanique | 3x 107 cycles |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Bande de broches IDC/FLK |
| Nombre de connexions | 1 |
| Nombre de postes | 14 |
| Pitch | 2,54 mm |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Approvisionnement |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Nombre de connexions | 2 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Contrôleur | MITSUBISHI MELSEC Q |
| - carte E/S appropriée | QY82P |
| Contrôleur | MITSUBISHI MELSEC L |
| - carte E/S appropriée | LY41PT1P |
| - carte E/S appropriée | LY42PT1P |
| Désignation | Distances dans l'air et lignes de fuite, sortie/sortie |
| Normes/réglementations | EN 61010-2-201 |
| Normes/réglementations | IEC 60664 |
| Tension d'isolation nominale | 300 V AC |
| Tension de choc nominale | 4 kV (isolation de base entre les chemins de courant des contacts de sortie) |
| Tension de choc nominale | 6 kV (isolation sûre et isolation renforcée entre le circuit d'entrée et les voies de contact de sortie) |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| REACh SVHC | Plomb 7439-92-1 |
| REACh SVHC | Anhydride hexahydrométhylphtalique |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
