2900890
Distributeur OfficielSKU
PHX2900890
MPN
UM- 8RM/KSR-G24/21/MS/PLC
Weight
0.368 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series UM

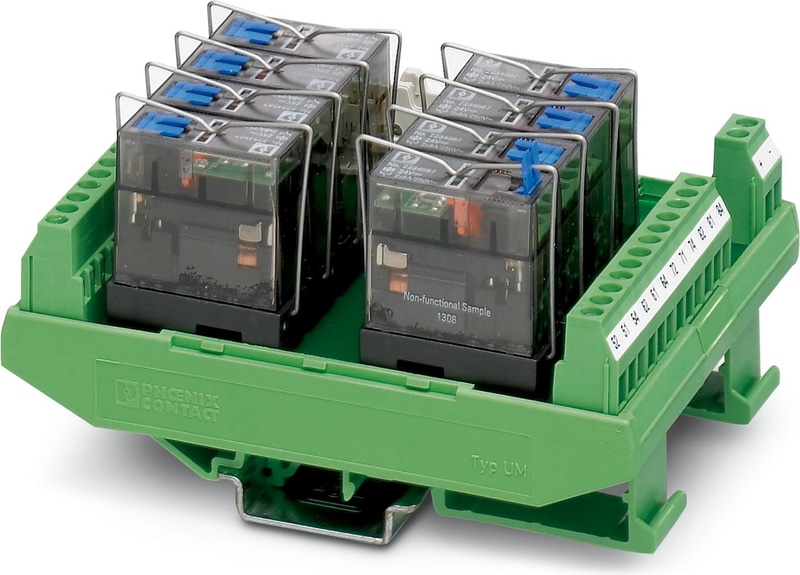

UM- 8RM/KSR-G24/21/MS/PLC - Module actif
Module de sortie VARIOFACE, avec 8 relais miniatures enfichés, avec chacun 1 inverseur avec actionnement manuel verrouillable, pour 24 V DC (relais inclus)
- Largeur de 92 mm seulement (8 canaux) ou 285 mm (32 canaux)
- Relais miniatures enfichables avec chacun un contact inverseur et actionnement manuel verrouillable
- Voyant de tension d'alimentation (LED)
- LED d'état et diode de roue libre pour chaque circuit de signal (intégré dans le relais)
Spécifications techniques
| Type de note | Notes sur le fonctionnement |
| Note | Respecter le pouvoir de coupure maximal des relais utilisés |
| Type de note | Notes sur le fonctionnement |
| Note | Ne pas connecter les canaux adjacents à des tensions SELV/ PELV et à des tensions dangereuses au toucher. |
| Type de note | Notes sur le fonctionnement |
| Note | Les sorties ne conviennent pas pour la commutation de différents conducteurs de ligne. La somme des tensions de commutation utilisées pour des sorties adjacentes ne doit pas dépasser la valeur nominale de la tension d'isolation. |
| Type de note | Notes sur le fonctionnement |
| Note | Les exigences nécessaires à l'isolation (isolation de base ou isolation renforcée) des modules adjacents (dans le sens du rail DIN) doivent être satisfaites par l'application de mesures appropriées (par exemple, des plaques de séparation). |
| Largeur | 92 mm |
| Hauteur | 112 mm |
| Profondeur | 60,5 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Degré de protection | IP00 |
| Tension d'entrée nominale UN | 24 V DC |
| Plage de tension d'entrée en référence à UN | 0.9 ... 1.1 |
| Courant d'entrée typique à UN | 18 mA |
| Temps de réponse typique | 9 ms |
| Délai de publication typique | 6 ms |
| Type de protection | Diode de roue libre (intégrée au relais) |
| Affichage de la tension de fonctionnement | LED verte |
| Affichage de l'état/canal | LED jaune (intégrée dans le relais) |
| Type de contact | 1 contact inverseur |
| Matériau de contact | AgNi |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 12 V AC/DC |
| Limitation du courant continu | 5 A |
| Courant de commutation min. | 10 mA |
| Pouvoir de coupure (charge ohmique) max. | 120 W (24 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 62 W (48 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 48 W (60 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 55 W (110 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 66 W (220 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 1250 VA (250 V AC) |
| Nombre de canaux | 8 |
| Avec des composants | Oui |
| Durée de vie mécanique | 5x 106 cycles |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Bande de broches IDC/FLK |
| Nombre de connexions | 1 |
| Nombre de postes | 14 |
| Pitch | 2,54 mm |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Approvisionnement |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Nombre de connexions | 4 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Contrôleur | MITSUBISHI MELSEC Q |
| - carte E/S appropriée | QY82P |
| Contrôleur | MITSUBISHI MELSEC L |
| - carte E/S appropriée | LY41PT1P |
| - carte E/S appropriée | LY42PT1P |
| Désignation | Distances dans l'air et lignes de fuite, sortie/sortie |
| Normes/réglementations | EN 61010-2-201 |
| Normes/réglementations | IEC 60664 |
| Tension d'isolation nominale | 300 V AC |
| Tension de choc nominale | 4 kV (isolation de base entre les chemins de courant des contacts de sortie) |
| Tension de choc nominale | 6 kV (isolation sûre et isolation renforcée entre le circuit d'entrée et les voies de contact de sortie) |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| REACh SVHC | Anhydride hexahydrométhylphtalique |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
