2314723
Distributeur OfficielSKU
PHX2314723
MPN
FLKM-KS40/YCS/ZFKDS
Weight
0.211 kg
Series FLKM-KS

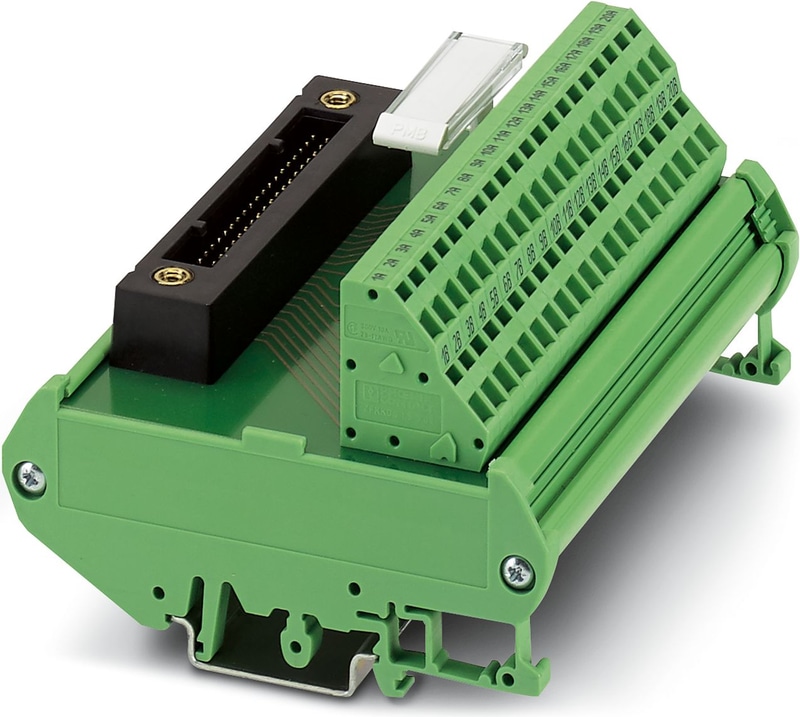

FLKM-KS40/YCS/ZFKDS - Module passif
Module interface universel avec liaison 1:1 entre la connexion système 40 pôles et le raccordement à ressort.
Spécifications techniques
| Type de note | Notes sur le fonctionnement |
| Note | Aucune protection supplémentaire contre les contacts n'est requise en cas d'utilisation d'une tension SELV/PELV (≤ 25 V AC ou 60 V DC). |
| Type de note | Notes sur le fonctionnement |
| Note | |
| Largeur | 112 mm |
| Hauteur | 90 mm |
| Profondeur | 60 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Altitude maximale | ≤ 2000 m |
| Degré de protection | IP00 |
| Degré de protection | ≥ IP54 (lieu d'installation) |
| Tension de fonctionnement maximale admissible | 25 V AC |
| Tension de fonctionnement maximale admissible | 30 V DC |
| Courant max. admissible | 1 A (par chemin) |
| Affichage de l'état | Non |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Connexion à ressort |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,2 mm² ... 2,5 mm². |
| Section transversale du conducteur flexible | 0,2 mm² ... 1,5 mm² |
| Section du conducteur AWG | 24 ... 14 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Compatible avec le système KS de Yokogawa |
| Nombre de connexions | 1 |
| Nombre de postes | 40 |
| Couple | 0,5 Nm |
| Contrôleur | YOKOGAWA CS3000 CentumVP |
| - carte E/S appropriée | AAV141 |
| - carte E/S appropriée | AAV142 |
| - carte E/S appropriée | AAI141 |
| - carte E/S appropriée | AAI143 |
| - carte E/S appropriée | AAV542 |
| - carte E/S appropriée | AAI543 |
| - carte E/S appropriée | AAI135 |
| - carte E/S appropriée | AAI835 |
| - carte E/S appropriée | AAP135 |
| - carte E/S appropriée | AAT141 |
| - carte E/S appropriée | AAR181 |
| - carte E/S appropriée | AAB841 |
| Contrôleur | YOKOGAWA STARDOM |
| - carte E/S appropriée | NFAI141 |
| - carte E/S appropriée | NFAI43 |
| - carte E/S appropriée | NFAI543 |
| - carte E/S appropriée | NFAI135 |
| - carte E/S appropriée | NFAP135 |
| - carte E/S appropriée | NFAV141 |
| - carte E/S appropriée | NFAV142 |
| - carte E/S appropriée | NFAV542 |
| - carte E/S appropriée | NFAB841 |
| - carte E/S appropriée | NFAI841 |
| - carte E/S appropriée | NFAI835 |
| Désignation | Distances d'isolement dans l'air et lignes de fuite |
| Normes/réglementations | DIN EN 50178 |
| Tension d'isolation nominale | 50 V |
| Tension de choc nominale | 0,5 kV |
| Isolation | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
