2314642
Distributeur OfficielSKU
PHX2314642
MPN
FLKM-KS40/YCS
Weight
0.247 kg
Series FLKM-KS

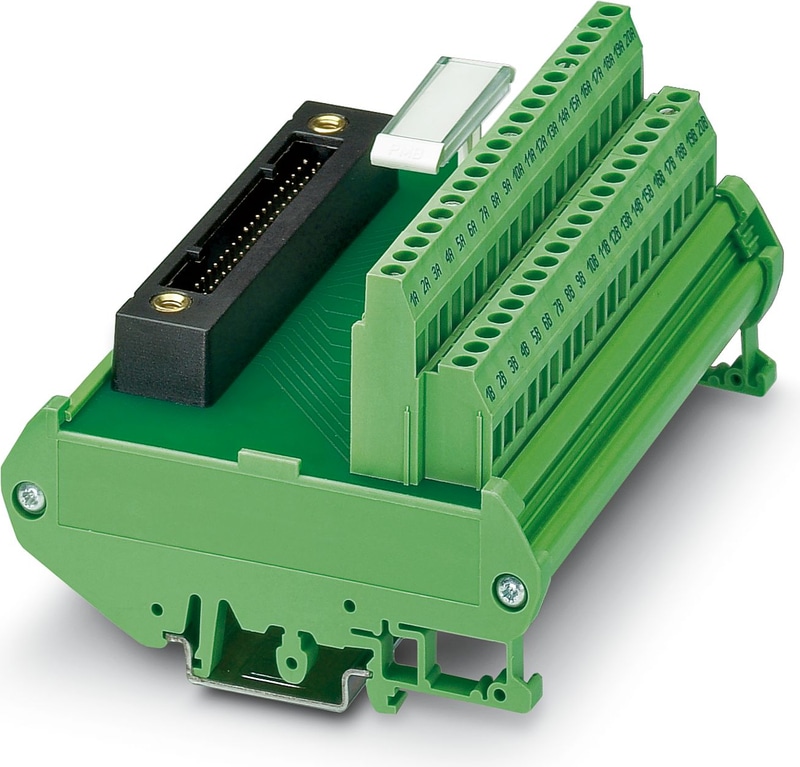

FLKM-KS40/YCS - Module passif
Module interface universel avec liaison 1:1 entre la connexion système à 40 pôles et le raccordement à vis.
- Pour modules analogiques
- Module de transfert universel avec 40 bornes de raccordement
Spécifications techniques
| Largeur | 112 mm |
| Hauteur | 90 mm |
| Profondeur | 66 mm |
| Température ambiante (fonctionnement) | -20 °C ... 65 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Degré de protection | IP00 |
| Tension nominale UN | < 25 V AC |
| Tension nominale UN | 30 V DC |
| Courant max. admissible (par branche) | 1 A |
| Courant max. admissible (alimentation séparée) | 4 A |
| Nombre de postes | 40 |
| Affichage de l'état | Non |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Compatible avec le système KS de Yokogawa |
| Nombre de connexions | 1 |
| Nombre de postes | 40 |
| Note | Câbles de système utilisables : Phoenix Contact YUC40, Yokogawa KS1 |
| Couple | 0,5 Nm |
| Contrôleur | YOKOGAWA CS3000 CentumVP |
| - carte E/S appropriée | AAI543 |
| - carte E/S appropriée | AAI141 |
| - carte E/S appropriée | AAI143 |
| - carte E/S appropriée | AAI835 |
| - carte E/S appropriée | AAI841 |
| - carte E/S appropriée | AAI135 |
| - carte E/S appropriée | AAR181 |
| - carte E/S appropriée | AAT141 |
| - carte E/S appropriée | AAV141 |
| - carte E/S appropriée | AAV142 |
| - carte E/S appropriée | AAB841 |
| - carte E/S appropriée | AAV542 |
| Contrôleur | YOKOGAWA STARDOM |
| - carte E/S appropriée | NFAI141 |
| - carte E/S appropriée | NFAI43 |
| - carte E/S appropriée | NFAI543 |
| - carte E/S appropriée | NFAI135 |
| - carte E/S appropriée | NFAP135 |
| - carte E/S appropriée | NFAV141 |
| - carte E/S appropriée | NFAV142 |
| - carte E/S appropriée | NFAV542 |
| - carte E/S appropriée | NFAB841 |
| - carte E/S appropriée | NFAI841 |
| - carte E/S appropriée | NFAI835 |
| Normes/réglementations | DIN EN 50178 |
| Normes/réglementations | IEC 60664 |
| Tension d'isolation nominale | 50 V |
| Tension de choc nominale | 0,5 kV (isolation fonctionnelle) |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
