2314464
Distributeur OfficielSKU
PHX2314464
MPN
FLKM-KS50/SI/YCS
Weight
0.864 kg
Series FLKM-KS

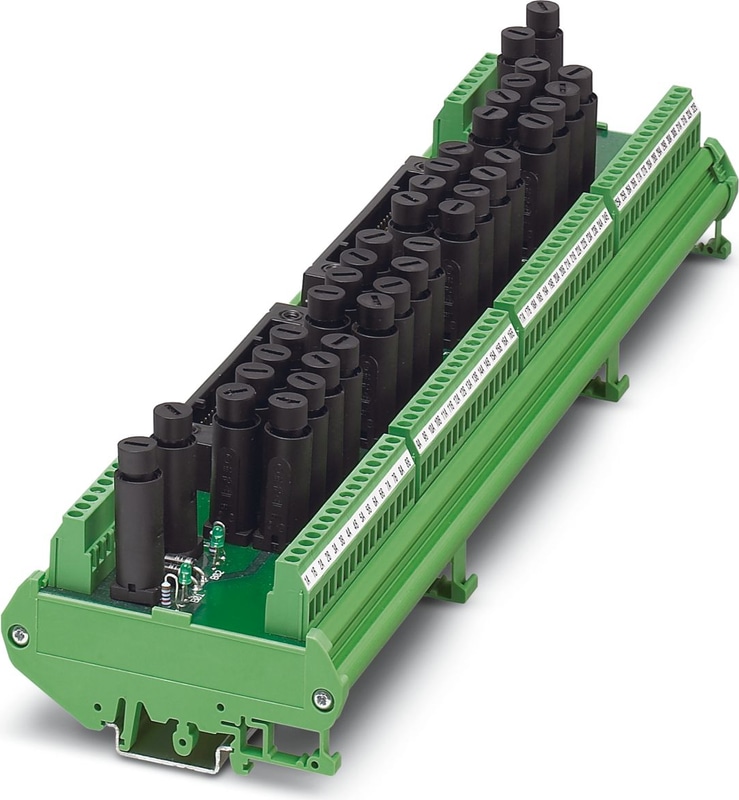

FLKM-KS50/SI/YCS - Module passif
Module de 32 canaux avec 1 raccordement vissé de câble et un fusible par circuit de signal (5x20 mm). Réalisation redondante de l'alimentation en tension et de la connexion système à 50 pôles. Adapté pour les cartes Yokogawa ADV151 et ADV551.
Spécifications techniques
| Type de note | Notes sur le fonctionnement |
| Note | Aucune protection supplémentaire contre les contacts n'est requise en cas d'utilisation d'une tension SELV/PELV (≤ 25 V AC ou 60 V DC). |
| Type de note | Notes sur le fonctionnement |
| Note | Les exigences nécessaires à l'isolation (isolation de base ou isolation renforcée) des modules adjacents (dans le sens du rail DIN) doivent être satisfaites par l'application de mesures appropriées (par exemple, des plaques de séparation). |
| Largeur | 349 mm |
| Hauteur | 90 mm |
| Profondeur | 76 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Altitude maximale | ≤ 2000 m |
| Degré de protection | IP00 |
| Degré de protection | ≥ IP54 (lieu d'installation) |
| Tension nominale UN | 24 V AC/DC |
| Courant max. admissible (par branche) | 80 mA |
| Courant maximal admissible (toutes les branches) | 2 A (P1+, P2+, P3+, P4+) |
| Courant max. admissible | 1 A (par chemin) |
| Courant total maximal autorisé | 4 A |
| Nombre de postes | 32 |
| Affichage de l'état | LED verte |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Nombre de connexions | 4 |
| Nombre de postes | 16 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Compatible avec le système KS de Yokogawa |
| Nombre de connexions | 2 |
| Nombre de postes | 50 |
| Note | Câbles de système utilisables : Phoenix Contact YUC50, Yokogawa AKB331 |
| Couple | 0,5 Nm |
| Nom de la connexion | Approvisionnement |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Nombre de connexions | 2 |
| Nombre de postes | 8 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Contrôleur | YOKOGAWA CS3000 CentumVP |
| - carte E/S appropriée | ADV151 |
| - carte E/S appropriée | ADV161 |
| - carte E/S appropriée | ADV551 |
| - carte E/S appropriée | ADV561 |
| Contrôleur | YOKOGAWA STARDOM |
| - carte E/S appropriée | NFDV151 |
| - carte E/S appropriée | NFDV161 |
| - carte E/S appropriée | NFDV551 |
| - carte E/S appropriée | NFDV561 |
| Désignation | Distances d'isolement dans l'air et lignes de fuite |
| Normes/réglementations | DIN EN 50178 |
| Tension d'isolation nominale | 50 Vrms |
| Tension de choc nominale | 0,5 kV (1,2/50 μs) |
| Isolation | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| REACh SVHC | Plomb 7439-92-1 |
| REACh SVHC | Anhydride hexahydrométhylphtalique |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
