Distributeur OfficielSKU
MPN
IB IL 24/230 DOR4/W-PC-PAC
Weight
0.214 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series IB-IL

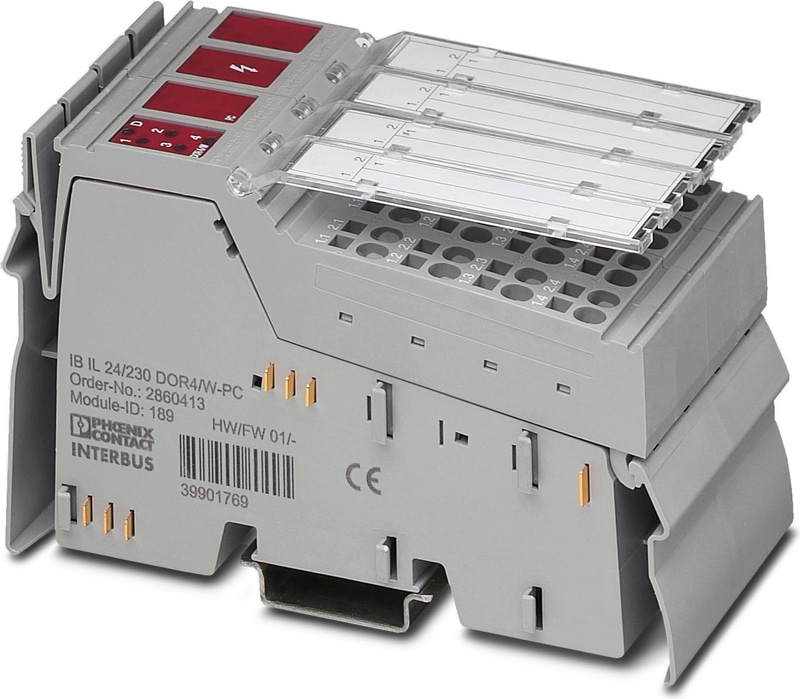

IB IL 24/230 DOR4/W-PC-PAC - Module à relais
Inline, Bloc de jonction à relais, Sorties à relais: 4 (indépendant du potentiel), Contact inverseur, 24 V DC, 230 V AC, pour la commutation de charges inductives et capacitives, vitesse de transmission dans le bus local: 500 kBit/s, indice de protection: IP20, y compris connecteurs mâles Inline et champs de repérage
- Séparation sûre
- Courant nominal à la sortie : 3 A
- Intensité totale du module : 3 A
- Voyants de diagnostic et indicateurs d'état
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Largeur | 48,8 mm |
| Hauteur | 119,8 mm |
| Profondeur | 71,5 mm |
| Note sur les dimensions | Dimensions du boîtier |
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité admissible (fonctionnement) | 75 % ... 85 % (dans la plage de -25°C ... +55°C, des mesures appropriées contre l'augmentation de l'humidité (> 85%) doivent être prises). |
| Humidité admissible (stockage/transport) | 75 % ... 85 % (une légère condensation temporaire peut parfois apparaître sur le boîtier) |
| Pression d'air (fonctionnement) | 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| Degré de protection | IP20 |
| Type de montage | Rail DIN |
| Couleur | gris |
| Poids net | 138 g |
| Note sur les spécifications de poids | sans bouchon |
| Désignation | Bus local en ligne |
| Nombre | 2 |
| Méthode de connexion | Via le marshalling de données |
| Vitesse de transmission | 500 kbps |
| Désignation | Puissance de communication (UL) |
| Tension d'alimentation | 7,5 V DC (par cavalier de tension) |
| Consommation de courant | max. 187 mA |
| Nom de la sortie | Sorties relais |
| Description de la sortie | Contact inverseur de relais |
| Conception de la sortie numérique | Relais |
| Nombre de sorties | 4 (contacts flottants) |
| Méthode de connexion | Connexion à ressort |
| Courant de sortie | max. 3 A (par canal) |
| Courant de sortie | max. 12 A (par module) |
| Tension de sortie nominale | 24 V DC |
| Tension de sortie nominale | 230 V AC |
| Plage de tension de sortie | 5 V AC ... 253 V AC |
| Tension de commutation | min. 5 V DC |
| Tension de commutation | max. 250 V DC |
| Section de test | Contact relais / Bus logics 4 kV 50 Hz 1 min. |
| Section de test | Contact/contact 1 kV 50 Hz 1 min. |
| Section de test | Contact / PE 1 kV 50 Hz 1 min. |
| Classe de protection | I (IEC 61140, EN 61140, VDE 0140-1) |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Ruban d'étiquettes, Feuille, blanc, vierge, repérable avec : Systèmes d'impression de bureau, CMS-P1-PLOTTER, type de montage: insérer, Nombre d'étiquettes: 72, hauteur du champ de texte: 10 mm, largeur du champ de texte: 62 mm
Ruban d'étiquettes, Feuille, blanc, vierge, repérable avec : Systèmes d'impression de bureau, CMS-P1-PLOTTER, type de montage: insérer, Nombre d'étiquettes: 15, hauteur du champ de texte: 46 mm, largeur du champ de texte: 62 mm
