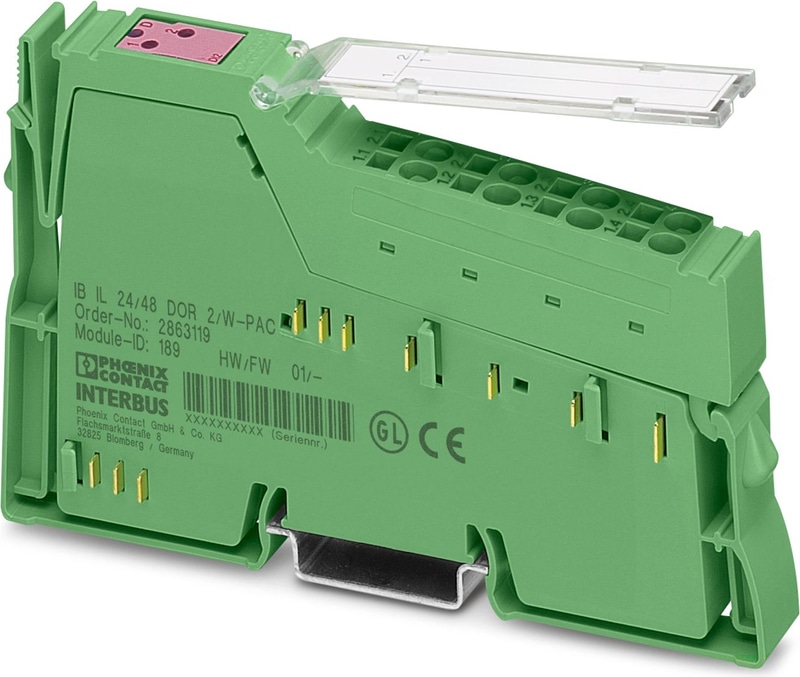

Similar figure
Distributeur OfficielSKU
MPN
IB IL 24/48 DOR 2/W-XC-PAC
Weight
0.085 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series IB-IL
IB IL 24/48 DOR 2/W-XC-PAC - Module Inline
Inline, Bloc de jonction à relais, Sortie à relais: 2 (contacts sans potentiel), 2 inverseurs exempts de potentiel, 24 V AC / 48 V DC, Pour la commutation de charges ohmiques, Modèle pour conditions extrêmes, vitesse de transmission dans le bus local: 500 kBit/s, indice de protection: IP20, avec Inline contacts et porte-étiquette
- 2 relais
- Raccordements indépendants du potentiel pour 2 actionneurs
- Intensité totale du module : 4 A
- Voyants de diagnostic et indicateurs d'état
- Courant nominal par sortie : 2 A
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Dessin dimensionnel | |
| Largeur | 12,2 mm |
| Hauteur | 119,8 mm |
| Profondeur | 71,5 mm |
| Note sur les dimensions | Dimensions du boîtier |
| Température ambiante (fonctionnement) | -25 °C ... 55 °C (standard) |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (Extension, voir section "Testé avec succès : utilisation dans des conditions ambiantes extrêmes" dans la fiche technique). |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité admissible (fonctionnement) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Humidité admissible (stockage/transport) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Pression d'air (fonctionnement) | 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| Degré de protection | IP20 |
| Type de montage | Rail DIN |
| Poids net | 63 g |
| Note sur les spécifications de poids | avec connecteur |
| Mode de fonctionnement | Mode de données de processus avec 2 bits |
| Désignation | Bus local en ligne |
| Nombre de canaux | 2 |
| Méthode de connexion | Cavalier de données en ligne |
| Vitesse de transmission | 500 kbps |
| Désignation | Puissance de communication (UL) |
| Tension d'alimentation | 7,5 V DC (par cavalier de tension) |
| Consommation de courant | max. 30 mA |
| Consommation électrique | 0.23 W |
| Nom de la sortie | Sortie relais |
| Description de la sortie | Contact de relais SPDT |
| Méthode de connexion | Connexion à ressort |
| Nombre de sorties | 2 (contacts flottants) |
| Tension de sortie nominale | 24 V AC |
| Courant de sortie maximal par canal | 2 A |
| Courant de sortie maximal par module | 4 A |
| Courant de commutation | min. 10 µA |
| Courant de commutation | 2 A (30 V DC) |
| Courant de commutation | 1 A (60 V DC) |
| Capacité de commutation | 60 W |
| Capacité de commutation | 62,5 VA (ohmique) |
| Limitation du courant continu | 2 A (à la température ambiante maximale) |
| Type de contact | 2 contacts PDT flottants |
| Tension de commutation | min. 10 mV (DC) |
| Tension de commutation | max. 30 V AC (PELV (EN 61131)) |
| Tension de commutation | max. 60 V DC (PELV (EN 61131)) |
| Courant de commutation | min. 10 µA |
| Courant de commutation | 2 A (30 V DC) |
| Courant de commutation | 1 A (60 V DC) |
| Capacité de commutation | 60 W |
| Durée de vie mécanique | 2x 105 cycles |
| Section de test | Contact de relais / Logique de bus 1,5 kV 50 Hz 1 min. |
| Section de test | Contact/contact 1 kV 50 Hz 1 min. |
| Section de test | Contact / PE 1 kV 50 Hz 1 min. |
| Classe de protection | III, IEC 61140, EN 61140, VDE 0140-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Ruban d'étiquettes, Feuille, blanc, vierge, repérable avec : Systèmes d'impression de bureau, CMS-P1-PLOTTER, type de montage: insérer, Nombre d'étiquettes: 72, hauteur du champ de texte: 10 mm, largeur du champ de texte: 62 mm
