Distributeur OfficielSKU
MPN
IB IL 230 DI 1-PAC
Weight
0.075 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series IB-IL

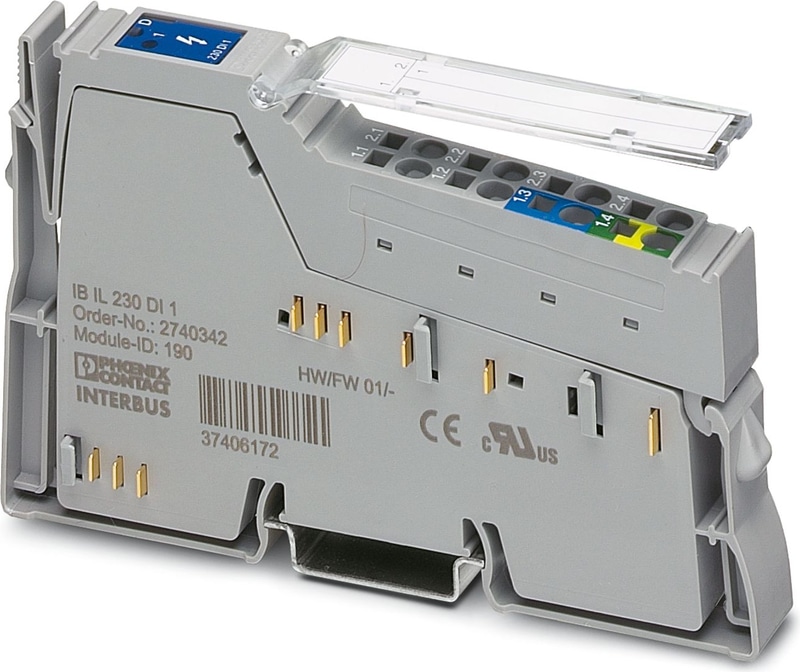

IB IL 230 DI 1-PAC - Module Inline
Inline, Module d'entrée numérique, Entrées TOR: 1, 230 V AC, connectique: 3 fils, vitesse de transmission dans le bus local: 500 kBit/s, indice de protection: IP20, avec Inline contacts et porte-étiquette
- Courant de charge maximum admissible : 500 mA
- Connexions pour un capteur numérique
Spécifications techniques
| Largeur | 12,2 mm |
| Hauteur | 119,8 mm |
| Profondeur | 71,5 mm |
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité admissible (fonctionnement) | 75 % ... 85 % (dans la plage de -25°C ... +55°C, des mesures appropriées contre l'augmentation de l'humidité (> 85%) doivent être prises). |
| Humidité admissible (stockage/transport) | 75 % ... 85 % (une légère condensation temporaire peut parfois apparaître sur le boîtier) |
| Pression d'air (fonctionnement) | 80 kPa ... 160 kPa (jusqu'à 2000 m au-dessus du niveau de la mer) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| Degré de protection | IP20 |
| Type de montage | Rail DIN |
| Poids net | 39 g |
| Note sur les spécifications de poids | sans bouchon |
| Désignation | Bus local en ligne |
| Nombre | 2 |
| Méthode de connexion | Cavalier de données en ligne |
| Vitesse de transmission | 500 kbps |
| Tension d'alimentation | 230 V AC |
| Plage de tension d'alimentation | 12 V AC ... 253 V AC |
| Désignation | Puissance de communication (UL) |
| Tension d'alimentation | 7,5 V DC (par cavalier de tension) |
| Consommation de courant | max. 30 mA |
| Tension d'alimentation | 230 V AC |
| Consommation de courant | max. 0.25 A |
| Désignation | Alimentation E/S |
| Tension d'alimentation | 230 V AC (par cavalier de tension) |
| Consommation de courant | 0.25 A |
| Nom de l'entrée | Entrées numériques |
| Description de l'entrée | IEC 61131-2 type 1 |
| Méthode de connexion | Connexion à ressort |
| Technologie de connexion | 3 conducteurs |
| Nombre d'entrées | 1 |
| Tension d'entrée nominale UIN | 230 V AC |
| Courant d'entrée nominal à UIN | 6,11 mA (à la tension nominale) |
| Tension d'entrée | 230 V AC |
| Plage de tension d'entrée Signal "0 | 0 V AC ... 40 V AC |
| Plage de tension d'entrée Signal "1 | 164 V AC ... 253 V AC |
| Section de test | Alimentation 5 V, bus distant entrant/Alimentation 7,5 V (bus logiques) 500 V AC 50 Hz 1 min. |
| Section de test | Alimentation 5 V, bus distant sortant/Alimentation 7,5 V (bus logiques) 500 V AC 50 Hz 1 min. |
| Section de test | Alimentation 7,5 V (bus logiques) / zone E/S 2500 V AC 50 Hz 1 min. |
| Section de test | Test de routine 1200 V AC 50 Hz 1 min. |
| Classe de protection | I (IEC 61140, EN 61140, VDE 0140-1) |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
