Distributeur OfficielSKU
MPN
2737494
Weight
0.117 kg

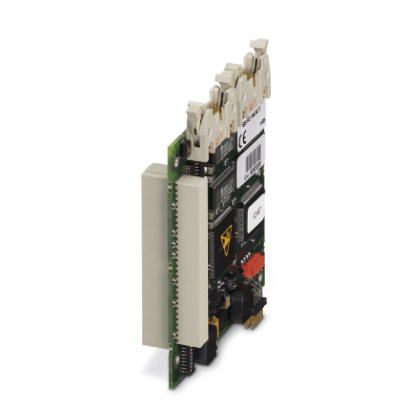

Termination board IBS PCI 104 SC-T
Termination board in PCI-104 format, connects an INTERBUS network to a control system with PCI-104 interface, without electrical isolation
- External 24 V DC power supply
- Direct integration into OPC-based visualization systems via OPC server
- Installation of several cards in a PC with monitoring of multiple INTERBUS lines
- Compatible driver
- Access to INTERBUS system data and controller data via visualization stations
- INTERBUS parameter channel (PCP) supported
- Parameterization and diagnostics with Diag+
- Access to high-level language applications via HFI
Spécifications techniques
| Largeur | 90 mm |
| Hauteur | 96 mm |
| Largeur | 90 mm |
| Hauteur | 96 mm |
| Degré de protection | IP20 |
| Température ambiante (fonctionnement) | 0 °C ... 55 °C (selon EN 60204-1) |
| Température ambiante (stockage/transport) | -25 °C ... 75 °C (selon EN 60204-1) |
| Humidité admissible (fonctionnement) | 75 % (en moyenne, 85 % rarement, sans condensation) |
| Pression d'air (fonctionnement) | 860 hPa ... 1080 hPa (jusqu'à 2000 m au-dessus du niveau de la mer) |
| Pression atmosphérique (stockage/transport) | 660 hPa ... 1080 hPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| Choc | 2g, critère A selon IEC 60068-2-6 |
| Système de contrôle | PC compatibles IBM avec emplacement PCI-104 |
| Outil de diagnostic | DIAG+ à partir de la version 1.0x |
| Outil de configuration | CMD à partir de la version 4.62 |
| Système d'exploitation | Windows NT |
| Système d'exploitation | Windows 2000 |
| Système d'exploitation | Windows XP |
| Système d'exploitation | Venturcom RTX 5.x |
| Système d'exploitation | Autres types sur demande |
| Conducteur | Windows NT |
| Conducteur | Windows 2000 |
| Conducteur | Windows XP |
| Conducteur | Venturcom RTX 5.x |
| Conducteur | Autres types sur demande |
| Interface d'application | HFI |
| Interface d'application | OPC |
| Interface d'application | DDI |
| Outil de configuration | CMD à partir de la version 4.62 |
| Outil de diagnostic | DIAG+ à partir de la version 1.0x |
| Connexion à l'alimentation électrique | Via le bus PCI-104 |
| Consommation de courant typique | 0.7 A |
| Tension d'alimentation | 5 V DC |
| Plage de tension d'alimentation | ± 5 % (y compris l'ondulation) |
| Dissipation de puissance | max. 3.5 W |
| Poids | 83.93 g |
| Format | PCI-104 |
| Interface | INTERBUS bus à distance |
| Nombre | 1 |
| Méthode de connexion | 10-pos. Bande de broches DIL |
| Vitesse de transmission | 500 kbps / 2 Mbps (commutable) |
| Interface | Paramétrage/opération/diagnostic |
| Nombre | 1 |
| Méthode de connexion | 10-pos. Bande de broches DIL |
| Vitesse de transmission | 500 kbps / 2 Mbps500 kbps 2 Mbps (commutable) |
| Interface | Système d'accueil |
| Méthode de connexion | Bus PCI-104, 32 bits, 33 MHz, 5 V |
| Interruptions | 1 IRQ, PnP |
| Quantité de données de processus | max. 8192 bits (INTERBUS) |
| Nombre de dispositifs pris en charge | max. 512 (dont 254 sont des dispositifs/segments de bus distants) |
| Nombre de dispositifs avec canal de paramètres | max. 126 |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/EU |
| Émission d'interférences | Test d'émission de bruit selon EN 61000-6-4 Classe A |
| Immunité à la surtension | Test d'immunité au bruit conformément à la norme EN 61000-6-2 Surtension transitoire (surge) EN 61000-4-5/IEC 61000-4-5 Critère B, lignes de signaux/données : 1 kV |
| Immunité à l'éclatement | Test d'immunité au bruit selon EN 61000-6-2 Transitoires rapides (burst) EN 61000-4-4/IEC 61000-4-4 Critère B, lignes de signaux/données : 2 kV |
| Immunité à l'EF | Test d'immunité au bruit conformément à la norme EN 61000-6-2 Champs électromagnétiques EN 61000-4-3/IEC 61000-4-3 Critère A, intensité du champ : 10 V/m |
| Immunité aux décharges électrostatiques (ESD) | Essai d'immunité au bruit conformément à la norme EN 61000-6-2 Décharge électrostatique (ESD) EN 61000-4-2/IEC 61000-4-2 Critère B, décharge par contact de 6 kV, décharge dans l'air de 8 kV |
| Immunité aux interférences conduites | Test d'immunité au bruit conformément à la norme EN 61000-6-2 Interférences conduites EN 61000-4-6/IEC 61000-4-6 Critère A, Tension d'essai 10 V |
| Raccordement selon la norme | CUL |
| Choc | 2g, critère A selon IEC 60068-2-6 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, consultez l'onglet "Téléchargements". |
