Distributeur OfficielSKU
MPN
IBS PCI SC/I-T
Weight
0.166 kg
Prendre note que cet item est Non Cancellable / Non Retournable

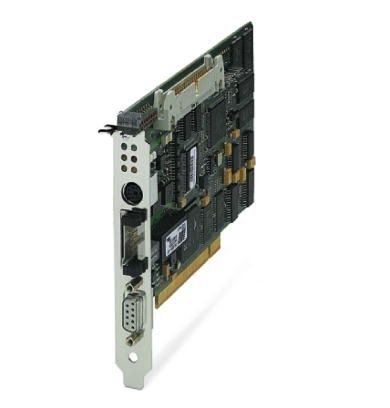

IBS PCI SC/I-T - Carte de couplage
Carte de couplage maître PCI avec isolation galvanique
- Accès aux applications en langage évolué via HFI
- Le canal de paramètres INTERBUS (PCP) est pris en charge.
- Accès aux données du système INTERBUS et commande via les stations de visualisation
- Pilote compatible avec les fonctions
- Paramétrage et diagnostic avec Diag+
- Installation de plusieurs cartes dans un PC avec surveillance de plusieurs lignes INTERBUS
- Alimentation externe en tension 24 V DC
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Largeur | 168 mm |
| Hauteur | 107 mm |
| Profondeur | 20 mm |
| Largeur | 168 mm |
| Hauteur | 107 mm |
| Profondeur | 20 mm |
| Degré de protection | IP20 |
| Température ambiante (fonctionnement) | 0 °C ... 55 °C (selon EN 60204-1) |
| Température ambiante (stockage/transport) | -25 °C ... 75 °C (selon EN 60204-1) |
| Humidité admissible (fonctionnement) | 75 % (en moyenne, 85 % rarement, sans condensation) |
| Pression d'air (fonctionnement) | 860 hPa ... 1080 hPa (jusqu'à 2000 m au-dessus du niveau de la mer) |
| Pression atmosphérique (stockage/transport) | 660 hPa ... 1080 hPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| Système de contrôle | PC compatibles IBM avec emplacement PCI |
| Outil de diagnostic | DIAG+ à partir de la version 1.0x |
| Outil de configuration | CMD à partir de la version 4.5x |
| Système d'exploitation | Windows NT |
| Système d'exploitation | Windows 2000 |
| Système d'exploitation | Windows XP |
| Système d'exploitation | Windows 7 (64 bits) |
| Système d'exploitation | Windows 8/10 (32 et 64 bits) |
| Système d'exploitation | Venturcom RTX 5.x |
| Système d'exploitation | Autres types sur demande |
| Conducteur | Windows NT |
| Conducteur | Windows 2000 |
| Conducteur | Windows XP |
| Conducteur | Windows 7 (64 bits) |
| Conducteur | Windows 8/10 (32 et 64 bits) |
| Conducteur | Venturcom RTX 5.x |
| Conducteur | Autres types sur demande |
| Interface d'application | HFI |
| Interface d'application | DDI |
| Outil de configuration | CMD à partir de la version 4.5x |
| Outil de configuration | Config+ à partir de la version 1.00 |
| Outil de diagnostic | DIAG+ à partir de la version 1.0x |
| Connexion à l'alimentation électrique | Via le bus PCI |
| Consommation de courant typique | 0.7 A |
| Tension d'alimentation | 5 V DC |
| Plage de tension d'alimentation | ± 5 % (y compris l'ondulation) |
| Dissipation de puissance | max. 3.5 W |
| Poids | 126.1 g |
| Format | Carte enfichable courte, 1 emplacement |
| Interface | INTERBUS bus à distance |
| Méthode de connexion | Connecteur femelle D-SUB à 9 positions, avec isolation électrique. Connecteur D-SUB femelle, avec isolation électrique |
| Vitesse de transmission | 500 kbps |
| Interface | Paramétrage/opération/diagnostic |
| Méthode de connexion | RS-232-C, Mini-DIN femelle |
| Vitesse de transmission | 500 kbps500 kbps 2 Mbps |
| Interface | Système d'accueil |
| Méthode de connexion | Bus PCI, 32 bits, 33 MHz, 5 V |
| Interface | E/S directes |
| Méthode de connexion | 14-pos. Bande de broches FLK |
| Interruptions | 1 IRQ, PnP |
| Nom de l'entrée | Entrées numériques |
| Nombre d'entrées | 6 (EN 61131-2 type 1) |
| Technologie de connexion | Connecteur du câble FLK (14 positions) |
| Tension d'entrée nominale UIN | 24 V DC |
| Nom de la sortie | Sorties numériques |
| Nombre de sorties | 2 |
| Technologie de connexion | Connecteur du câble FLK (14 positions) |
| Courant de sortie maximal par canal | 0.5 A |
| Quantité de données de processus | max. 8192 bits (INTERBUS-Maître) |
| Nombre de dispositifs pris en charge | max. 512 (dont 254 sont des dispositifs/segments de bus distants) |
| Nombre de dispositifs avec canal de paramètres | max. 126 |
| REACh SVHC | Plomb 7439-92-1 |
| REACh SVHC | Anhydride hexahydrométhylphtalique |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Module VARIOFACE, connexion vissée, avec connecteur pour câble en nappe, se monte sur profilé NS 35/7,5, 14 pôles
Câble rond pré-équipé; raccordement 1 : IDC/FLK connecteur femelle (1x 14-pôles); raccordement 2 : IDC/FLK connecteur femelle (1x 14-pôles); longueur de câble: 0,5 m
Diag+, logiciel de diagnostic pour les réseaux INTERBUS et PROFINET, d'autres domaines d'utilisation peuvent être p. ex. la mise en service et l'entretien.
Câble de raccordement, pour connecter la commande à un PC (RS-232) pour PC WORX avec contrôle de flux, longueur : 3 m
Serveur OPC INTERBUS, interface de communication entre les réseaux INTERBUS et Ethernet répartis et les visualisations
Kit de développement de pilotes de périphériques, pour le développement de pilotes de périphériques pour des systèmes d'exploitation individuels (allemand, anglais)
La licence de copie Config+ permet l'installation et l'utilisation parallèle du logiciel Config+ sur plusieurs postes de travail. Une licence complète est également nécessaire pour chaque utilisateur individuel. Il s'agit ici d'une licence par poste de travail
