2718170
Distributeur OfficielSKU
PHX2718170
MPN
VIOK 1,5-LA230GN/O-MO
Weight
0.021 kg
Series VIOK

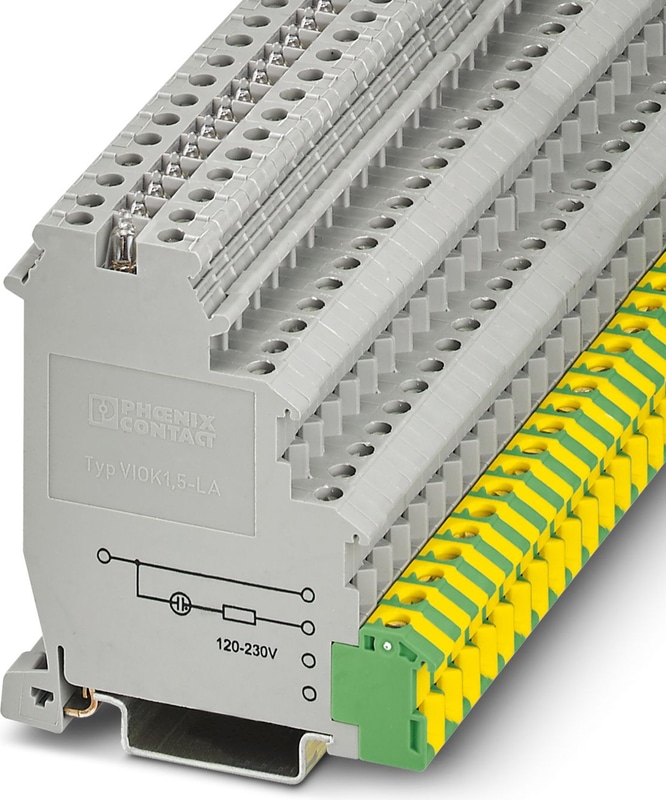

VIOK 1,5-LA230GN/O-MO - Bloc de jonction pour capteurs/actionneurs
Bloc de jonction pour capteurs/actionneurs, tension nominale: 250 V, intensité nominale: 24 A, type de raccordement: Raccordement vissé, 4. Etage, Section de référence: 2,5 mm2, section : 0,2 mm2 - 4 mm2, type de raccordement: Raccordement vissé, 1., 2. und 3. Etage Anschluss rechts, Section de référence: 2,5 mm2, section : 0,2 mm2 - 4 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: gris
Spécifications techniques
| Nombre de niveaux | 4 |
| Nombre de connexions | 5 |
| Section nominale | 2,5 mm² |
| Couleur | gris |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V2 |
| Tension de choc nominale | 4 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 0,77 W (la valeur est multipliée en cas de connexion de plusieurs niveaux) |
| Courant nominal IN | 24 A |
| Tension nominale UN | 250 V (la tension est déterminée par l'indicateur lumineux). |
| Raccordement selon la norme | IEC / EN |
| Courant nominal IN (niveau supérieur) | 24 A |
| Tension nominale UN | 250 V (la tension est déterminée par l'indicateur lumineux). |
| Panneau latéral ouvert | Non |
| Indice de température relative du matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Application d'un matériau d'isolation statique dans le froid | -60 °C |
| Comportement au feu des véhicules ferroviaires (DIN 5510-2) | Test réussi |
| Méthode d'essai à la flamme (DIN EN 60695-11-10) | V0 |
| Indice d'oxygène (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passé |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | passé |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passé |
| Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Largeur | 6,2 mm |
| Longueur | 62,5 mm |
| Hauteur NS 35/7,5 | 70 mm |
| Hauteur NS 35/15 | 77,5 mm |
| Méthode de connexion | Raccordement à vis |
| Section transversale du conducteur solide min. | 0,2 mm² |
| Section du conducteur solide max. | 4 mm² |
| Section du conducteur flexible min. | 0,2 mm² |
| Section du conducteur flexible max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,25 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 2,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,25 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 2,5 mm² |
| Section transversale avec pont d'insertion, solide max. | 4 mm² |
| Section transversale avec pont d'insertion, toronné max. | 2,5 mm² |
| 2 conducteurs de même section, solides min. | 0,2 mm² |
| 2 conducteurs de même section, solides max. | 1 mm² |
| 2 conducteurs de même section, toronnés min. | 0,2 mm² |
| 2 conducteurs de même section, toronnés max. | 1 mm² |
| 2 conducteurs de même section, toronnés, embouts sans gaine plastique, min. | 0,25 mm² |
| 2 conducteurs de même section, toronnés, embouts sans gaine plastique, max. | 1 mm² |
| 2 conducteurs de même section, toronnés, embouts TWIN avec gaine plastique, min. | 0,5 mm² |
| 2 conducteurs de même section, toronnés, embouts TWIN avec manchon en plastique, max. | 1 mm² |
| Section transversale avec pont d'insertion, solide max. | 4 mm² |
| Section transversale avec pont d'insertion, toronné max. | 2,5 mm² |
| Longueur de dénudage | 8 mm |
| Jauge cylindrique interne | A3 |
| Filet de vis | M3 |
| Couple de serrage, min | 0,5 Nm |
| Couple de serrage max | 0,6 Nm |
| Méthode de connexion | Raccordement à vis |
| Section transversale du conducteur solide min. | 0,2 mm² |
| Section du conducteur solide max. | 4 mm² |
| Section du conducteur flexible min. | 0,2 mm² |
| Section du conducteur flexible max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,25 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 2,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,25 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 2,5 mm² |
| Section transversale avec pont d'insertion, solide max. | 4 mm² |
| Section transversale avec pont d'insertion, toronné max. | 2,5 mm² |
| 2 conducteurs de même section, solides min. | 0,2 mm² |
| 2 conducteurs de même section, solides max. | 1 mm² |
| 2 conducteurs de même section, toronnés min. | 0,2 mm² |
| 2 conducteurs de même section, toronnés max. | 1 mm² |
| 2 conducteurs de même section, toronnés, embouts sans gaine plastique, min. | 0,25 mm² |
| 2 conducteurs de même section, toronnés, embouts sans gaine plastique, max. | 1 mm² |
| 2 conducteurs de même section, toronnés, embouts TWIN avec gaine plastique, min. | 0,5 mm² |
| 2 conducteurs de même section, toronnés, embouts TWIN avec manchon en plastique, max. | 1 mm² |
| Section transversale avec pont d'insertion, solide max. | 4 mm² |
| Section transversale avec pont d'insertion, toronné max. | 2,5 mm² |
| Longueur de dénudage | 8 mm |
| Jauge cylindrique interne | A3 |
| Filet de vis | M3 |
| Couple de serrage, min | 0,5 Nm |
| Couple de serrage max | 0,6 Nm |
| Raccordement selon la norme | CSA |
| Raccordement selon la norme | IEC / EN |
| Indice d'inflammabilité selon UL 94 | V2 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement = 50 |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
