Name: 2718112
Brand: Phoenix Contact
SKU: PHX2718112

Distributeur Officiel

By Phoenix Contact

SKU

MPN

VIOK 1,5-LA 24GN/O-MO

Weight

0.021 kg

Series VIOK

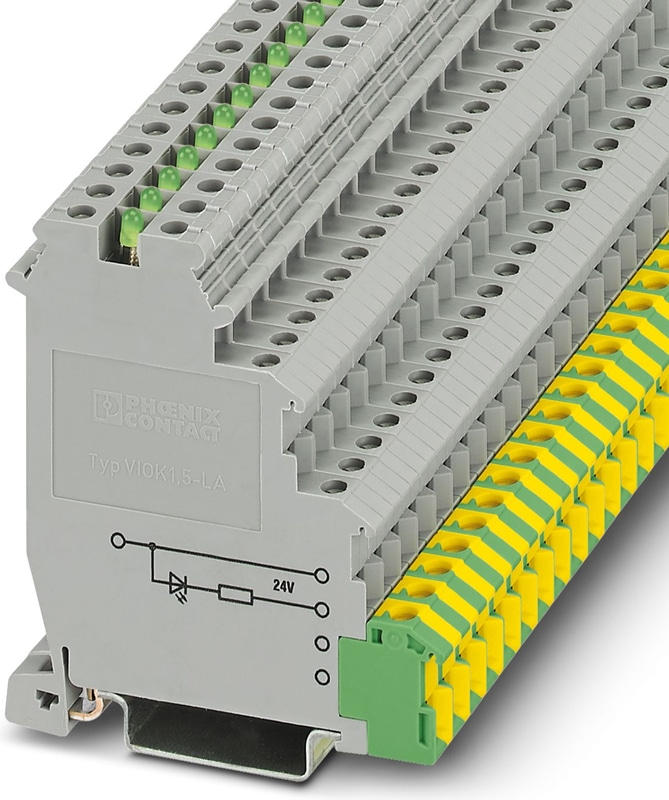

VIOK 1,5-LA 24GN/O-MO - Bloc de jonction pour capteurs/actionneurs

Bloc de jonction pour capteurs/actionneurs, tension nominale: 250 V, intensité nominale: 24 A, type de raccordement: Raccordement vissé, 4. Etage, Section de référence: 2,5 mm2, section : 0,2 mm2 - 4 mm2, type de raccordement: Raccordement vissé, 1., 2. und 3. Etage Anschluss rechts, Section de référence: 2,5 mm2, section : 0,2 mm2 - 4 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: gris

Nombre de niveaux	4
Nombre de connexions	5
Section nominale	2,5 mm²
Couleur	gris
Matériau isolant	PA
Indice d'inflammabilité selon UL 94	V2
Tension de choc nominale	4 kV
Degré de pollution	3
Catégorie de surtension	III
Groupe de matériaux isolants	I
Puissance dissipée maximale dans les conditions nominales	0,77 W (la valeur est multipliée en cas de connexion de plusieurs niveaux)
Courant nominal I_N	24 A
Tension nominale U_N	250 V (la tension est déterminée par l'indicateur lumineux).
Raccordement selon la norme	IEC / EN
Courant nominal I_N (niveau supérieur)	24 A
Tension nominale U_N	250 V (la tension est déterminée par l'indicateur lumineux).
Panneau latéral ouvert	Non
Indice de température relative du matériau isolant (Elec. ; UL 746 B)	130 °C
Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21))	130 °C
Application d'un matériau d'isolation statique dans le froid	-60 °C
Comportement au feu des véhicules ferroviaires (DIN 5510-2)	Test réussi
Méthode d'essai à la flamme (DIN EN 60695-11-10)	V0
Indice d'oxygène (DIN EN ISO 4589-2)	>32 %
NF F16-101, NF F10-102 Classe I	2
NF F16-101, NF F10-102 Classe F	2
Inflammabilité de surface NFPA 130 (ASTM E 162)	passé
Densité optique spécifique des fumées NFPA 130 (ASTM E 662)	passé
Toxicité des gaz de fumée NFPA 130 (SMP 800C)	passé
Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354)	28 MJ/kg
Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3
Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3
Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3
Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3
Largeur	6,2 mm
Longueur	62,5 mm
Hauteur NS 35/7,5	70 mm
Hauteur NS 35/15	77,5 mm
Méthode de connexion	Raccordement à vis
Section transversale du conducteur solide min.	0,2 mm²
Section du conducteur solide max.	4 mm²
Section du conducteur flexible min.	0,2 mm²
Section du conducteur flexible max.	2,5 mm²
Section du conducteur AWG min.	24
Section du conducteur AWG max.	12
Section du conducteur flexible, avec embout sans gaine plastique min.	0,25 mm²
Section du conducteur flexible, avec embout sans gaine plastique max.	2,5 mm²
Section du conducteur flexible, avec embout avec manchon en plastique min.	0,25 mm²
Section du conducteur flexible, avec embout avec manchon en plastique max.	2,5 mm²
Section transversale avec pont d'insertion, solide max.	4 mm²
Section transversale avec pont d'insertion, toronné max.	2,5 mm²
2 conducteurs de même section, solides min.	0,2 mm²
2 conducteurs de même section, solides max.	1 mm²

2 conducteurs de même section, toronnés min.	0,2 mm²
2 conducteurs de même section, toronnés max.	1 mm²
2 conducteurs de même section, toronnés, embouts sans gaine plastique, min.	0,25 mm²
2 conducteurs de même section, toronnés, embouts sans gaine plastique, max.	1 mm²
2 conducteurs de même section, toronnés, embouts TWIN avec gaine plastique, min.	0,5 mm²
2 conducteurs de même section, toronnés, embouts TWIN avec manchon en plastique, max.	1 mm²
Section transversale avec pont d'insertion, solide max.	4 mm²
Section transversale avec pont d'insertion, toronné max.	2,5 mm²
Longueur de dénudage	8 mm
Jauge cylindrique interne	A3
Filet de vis	M3
Couple de serrage, min	0,5 Nm
Couple de serrage max	0,6 Nm
Méthode de connexion	Raccordement à vis
Section transversale du conducteur solide min.	0,2 mm²
Section du conducteur solide max.	4 mm²
Section du conducteur flexible min.	0,2 mm²
Section du conducteur flexible max.	2,5 mm²
Section du conducteur AWG min.	24
Section du conducteur AWG max.	12
Section du conducteur flexible, avec embout sans gaine plastique min.	0,25 mm²
Section du conducteur flexible, avec embout sans gaine plastique max.	2,5 mm²
Section du conducteur flexible, avec embout avec manchon en plastique min.	0,25 mm²
Section du conducteur flexible, avec embout avec manchon en plastique max.	2,5 mm²
Section transversale avec pont d'insertion, solide max.	4 mm²
Section transversale avec pont d'insertion, toronné max.	2,5 mm²
2 conducteurs de même section, solides min.	0,2 mm²
2 conducteurs de même section, solides max.	1 mm²
2 conducteurs de même section, toronnés min.	0,2 mm²
2 conducteurs de même section, toronnés max.	1 mm²
2 conducteurs de même section, toronnés, embouts sans gaine plastique, min.	0,25 mm²
2 conducteurs de même section, toronnés, embouts sans gaine plastique, max.	1 mm²
2 conducteurs de même section, toronnés, embouts TWIN avec gaine plastique, min.	0,5 mm²
2 conducteurs de même section, toronnés, embouts TWIN avec manchon en plastique, max.	1 mm²
Section transversale avec pont d'insertion, solide max.	4 mm²
Section transversale avec pont d'insertion, toronné max.	2,5 mm²
Longueur de dénudage	8 mm
Jauge cylindrique interne	A3
Filet de vis	M3
Couple de serrage, min	0,5 Nm
Couple de serrage max	0,6 Nm
Raccordement selon la norme	CSA
Raccordement selon la norme	IEC / EN
Indice d'inflammabilité selon UL 94	V2
Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
REACh SVHC	Plomb 7439-92-1
Chine RoHS	Période d'utilisation respectueuse de l'environnement = 50
Chine RoHS	Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant".

1007222
Carte de marquage, Carte, blanc, vierge, repérable avec : Crayon de marquage, type de montage: encliqueter, encliquetage dans la rainure de repérage plate, pour bloc de jonction au pas de : 6 mm, Nombre d'étiquettes: 250, hauteur du champ de texte: 6 mm, largeur du champ de texte: 6,1 mm
2715940
Pont d'insertion, pas: 6,2 mm, nombre de pôles: 80, coloris: bleu
2716774
Pont d'insertion, pas: 6,15 mm, nombre de pôles: 10, coloris: rouge
2716680
Pont d'insertion, pas: 6,15 mm, nombre de pôles: 10, coloris: bleu
2715953
Pont d'insertion, pas: 6,2 mm, nombre de pôles: 80, coloris: rouge
2715937
Pont d'insertion, pas: 6,15 mm, nombre de pôles: 10, coloris: gris
2715788
Pont d'insertion, pas: 6,15 mm, nombre de pôles: 80, coloris: blanc
0801681
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
1204119
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté
1204122
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté
0801704
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Aluminium, aucun revêtement, Profil standard, coloris: argenté
1206421
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
1206434
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
0801762
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
1206560
Pièce de fermeture pour profilés NS 35/7,5
1201730
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
1201714
Profilé plein, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
0806602
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: blanc
1204135
Profilé plein, Conditionnement par 10 unités (20 m), similaire à EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté
1201756
Profilé plein, similaire à EN 60715, matériau: Aluminium, aucun revêtement, Profil standard, coloris: argenté
1206599
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
1206586
Profilé plein, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
1201895
Profilé plein, Conditionnement par 10 unités (20 m), similaire à EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
1206573
Pièce de fermeture pour profilés NS 35/15
1201798
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard 2,3 mm, coloris: argenté
1051003
Ruban de repérage ZB, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
0824992
Bande de marquage Zack - ZB 6 CUS
1051016
Ruban de repérage ZB, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, impression longitudinale: numérotation continue 1 ... 10, 11 ... 20, etc. jusqu'à 491 ... 500, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
1051414
Repères pour blocs de jonction, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, longitudinal: L1, L2, L3, N, PE, L1, L2, L3, N, PE, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
1051430
Repères pour blocs de jonction, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, impression longitudinale: U, V, W, N, GND, U, V, W, N, GND, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
0818085
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 80, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 5,6 mm
0824589
Repère pour borniers - UC-TM 6 CUS
0828736
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : TOPMARK NEO, LASER TOPMARK, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 60, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 5,6 mm
3022218
Butée à montage rapide, pour rail DIN NS 35/7,5 ou NS 35/15, avec possibilité de repérage, largeur : 9,5 mm, coloris : gris
3022276
Butée de montage rapide, pour rail DIN NS 35/7,5 ou rail DIN NS 35/15, avec possibilité de repérage et emplacement pour FBS...5, FBS...6, KSS 5, KSS 6, largeur : 5,15 mm, coloris : gris
0800886
Butée, largeur : 9,5 mm, coloris : gris
1201442
Butée, Montage sur profilé NS 32 ou NS 35, matériau: PA, coloris: gris
1201413
Butée, pour arrêter les bloc de jonction à deux et trois étages, largeur : 10 mm, coloris : gris
