Name: 2718073
Brand: Phoenix Contact
SKU: PHX2718073

Distributeur Officiel

By Phoenix Contact

SKU

MPN

VIOK 1,5-LA 24RD/MU-O

Weight

0.021 kg

Prendre note que cet item est Non Cancellable / Non Retournable

Series VIOK

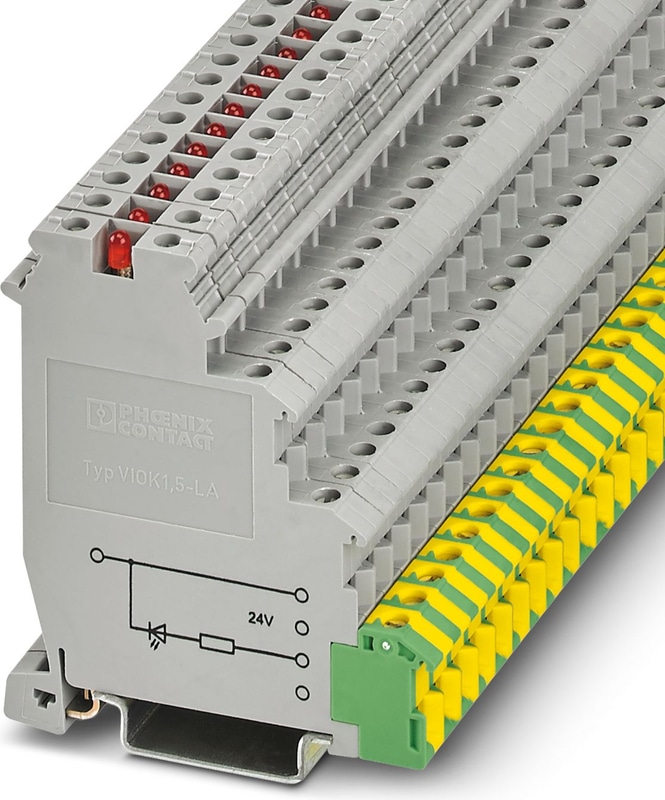

VIOK 1,5-LA 24RD/MU-O - Bloc de jonction pour capteurs/actionneurs

Bloc de jonction pour capteurs/actionneurs, tension nominale: 250 V, intensité nominale: 24 A, type de raccordement: Raccordement vissé, 4. Etage, Section de référence: 2,5 mm2, section : 0,2 mm2 - 4 mm2, type de raccordement: Raccordement vissé, 1., 2. und 3. Etage Anschluss rechts, Section de référence: 2,5 mm2, section : 0,2 mm2 - 4 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: gris

Nombre de lignes	4
Nombre de connexions	5
Section nominale	2,5 mm²
Couleur	gris
Matériau isolant	PA
Indice d'inflammabilité selon UL 94	V2
Tension de choc nominale	4 kV
Degré de pollution	3
Catégorie de surtension	III
Groupe de matériaux isolants	I
Puissance dissipée maximale dans les conditions nominales	0.77 W
Courant nominal I_N	24 A
Tension nominale U_N	250 V (la tension est déterminée par l'indicateur lumineux).
Raccordement selon la norme	IEC / EN
Courant nominal I_N (niveau supérieur)	24 A
Courant de charge maximal (niveau supérieur)	26 A
Tension nominale U_N	250 V (la tension est déterminée par l'indicateur lumineux).
Panneau latéral ouvert	Non
Indice de température relative du matériau isolant (Elec. ; UL 746 B)	130 °C
Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21))	130 °C
Application d'un matériau d'isolation statique dans le froid	-60 °C
Inflammabilité de surface NFPA 130 (ASTM E 162)	passé
Densité optique spécifique des fumées NFPA 130 (ASTM E 662)	passé
Toxicité des gaz de fumée NFPA 130 (SMP 800C)	passé
Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354)	28 MJ/kg
Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3
Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3
Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3
Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3
Largeur	6,2 mm
Longueur	62,5 mm
Hauteur NS 35/7,5	70 mm
Hauteur NS 35/15	77,5 mm
Méthode de connexion	Raccordement à vis
Section transversale du conducteur solide min.	0,2 mm²
Section du conducteur solide max.	4 mm²
Section du conducteur flexible min.	0,2 mm²
Section du conducteur flexible max.	2,5 mm²
Section du conducteur AWG min.	24
Section du conducteur AWG max.	12
Section du conducteur flexible, avec embout sans gaine plastique min.	0,25 mm²
Section du conducteur flexible, avec embout sans gaine plastique max.	2,5 mm²
Section du conducteur flexible, avec embout avec manchon en plastique min.	0,25 mm²
Section du conducteur flexible, avec embout avec manchon en plastique max.	2,5 mm²
Section transversale avec pont d'insertion, solide max.	4 mm²
Section transversale avec pont d'insertion, toronné max.	2,5 mm²
2 conducteurs de même section, solides min.	0,2 mm²
2 conducteurs de même section, solides max.	1 mm²
2 conducteurs de même section, toronnés min.	0,2 mm²

2 conducteurs de même section, toronnés max.	1 mm²
Deux conducteurs de même section toronnés, avec embout et sans gaine plastique, au minimum	0,25 mm²
Deux conducteurs de même section toronnés, avec embout et sans gaine plastique, au maximum	1 mm²
Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au minimum	0,5 mm²
Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum	1 mm²
Section transversale avec pont d'insertion, solide max.	4 mm²
Section transversale avec pont d'insertion, toronné max.	2,5 mm²
Longueur de dénudage	8 mm
Jauge cylindrique interne	A3
Filet de vis	M3
Couple de serrage, min	0,5 Nm
Couple de serrage max	0,6 Nm
Méthode de connexion	Raccordement à vis
Section transversale du conducteur solide min.	0,2 mm²
Section du conducteur solide max.	4 mm²
Section du conducteur flexible min.	0,2 mm²
Section du conducteur flexible max.	2,5 mm²
Section du conducteur AWG min.	24
Section du conducteur AWG max.	12
Section du conducteur flexible, avec embout sans gaine plastique min.	0,25 mm²
Section du conducteur flexible, avec embout sans gaine plastique max.	2,5 mm²
Section du conducteur flexible, avec embout avec manchon en plastique min.	0,25 mm²
Section du conducteur flexible, avec embout avec manchon en plastique max.	2,5 mm²
Section transversale avec pont d'insertion, solide max.	4 mm²
Section transversale avec pont d'insertion, toronné max.	2,5 mm²
2 conducteurs de même section, solides min.	0,2 mm²
2 conducteurs de même section, solides max.	1 mm²
2 conducteurs de même section, toronnés min.	0,2 mm²
2 conducteurs de même section, toronnés max.	1 mm²
Deux conducteurs de même section toronnés, avec embout et sans gaine plastique, au minimum	0,25 mm²
Deux conducteurs de même section toronnés, avec embout et sans gaine plastique, au maximum	1 mm²
Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au minimum	0,5 mm²
Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum	1 mm²
Section transversale avec pont d'insertion, solide max.	4 mm²
Section transversale avec pont d'insertion, toronné max.	2,5 mm²
Longueur de dénudage	8 mm
Jauge cylindrique interne	A3
Filet de vis	M3
Couple de serrage, min	0,5 Nm
Couple de serrage max	0,6 Nm
Température de fonctionnement	-60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.)
Température ambiante (stockage/transport)	-25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C)
Humidité admissible (stockage/transport)	30 % ... 70 %
Température ambiante (assemblage)	-5 °C ... 70 °C
Température ambiante (actionnement)	-5 °C ... 70 °C
Raccordement selon la norme	IEC / EN
Chine RoHS	Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e
Chine RoHS	Pas de substances dangereuses au-dessus des valeurs seuils
