Distributeur OfficielSKU
MPN
DFLK-D25 SUB/S
Weight
0.084 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series DFLK-D

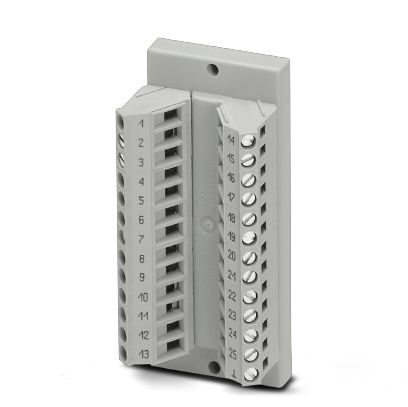

DFLK-D25 SUB/S - Module interface
Le module d'exécution VARIOFACE réalise une liaison 1:1 entre des blocs de jonction à vis et un connecteur mâle D-SUB miniature (25 pôles). Une dérivation à la masse distincte est disponible.
- 9 pôles ... 50 pôles
- 9-˽...˽37 pôles : masse distincte
- 50 pôles : pas de masse
- Selon CEI˽60807-2
- Liaison 1:1
- D-SUB, filetage 4-40 UNC
- Raccordement vissé
Spécifications techniques
| Largeur | 40 mm |
| Hauteur | 83,5 mm |
| Profondeur | 33,5 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Degré de protection | IP20 |
| Tension nominale UN | 25 V AC |
| Tension nominale UN | 60 V DC |
| Courant max. admissible (par branche) | 2.5 A |
| Courant maximal admissible (toutes les branches) | 50 A |
| Nombre de postes | 25 |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Nom de la connexion | Sur le terrain |
| Raccordement selon la norme | IEC / EN |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Bande de broches D-SUB |
| Nombre de postes | 25 |
| Normes/réglementations | IEC 60664 |
| Normes/réglementations | DIN EN 50178 |
| Tension d'isolation nominale | 125 V |
| Tension de choc nominale | 1,2 kV (isolation fonctionnelle) |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Câble rond blindé préconfectionné; raccordement 1 : Connecteur femelle D-SUB (1x 25-pôles); raccordement 2 : Connecteur mâle D-SUB (1x 25-pôles); longueur de câble: 0,5 m- Câble rond blindé préconfectionné; raccordement 1 : Connecteur femelle D-SUB (1x 25-pôles); raccordement 2 : Connecteur mâle D-SUB (1x 25-pôles); longueur de câble: 1 m
- Câble rond blindé préconfectionné; raccordement 1 : Connecteur femelle D-SUB (1x 25-pôles); raccordement 2 : Connecteur mâle D-SUB (1x 25-pôles); longueur de câble: 1,5 m
- Câble rond blindé préconfectionné; raccordement 1 : Connecteur femelle D-SUB (1x 25-pôles); raccordement 2 : Connecteur mâle D-SUB (1x 25-pôles); longueur de câble: 2 m
- Câble rond blindé préconfectionné; raccordement 1 : Connecteur femelle D-SUB (1x 25-pôles); raccordement 2 : Connecteur mâle D-SUB (1x 25-pôles); longueur de câble: 3 m
- Câble rond blindé préconfectionné; raccordement 1 : Connecteur femelle D-SUB (1x 25-pôles); raccordement 2 : Connecteur mâle D-SUB (1x 25-pôles); longueur de câble: 4 m
- Câble rond blindé préconfectionné; raccordement 1 : Connecteur femelle D-SUB (1x 25-pôles); raccordement 2 : Connecteur mâle D-SUB (1x 25-pôles); longueur de câble: 6 m
- Câble rond prééquipé, blindé, exempt d'halogène; raccordement 1 : Connecteur femelle D-SUB (1x 25-pôles); raccordement 2 : Connecteur mâle D-SUB (1x 25-pôles); longueur de câble: 1 m
- Câble rond prééquipé, blindé, exempt d'halogène; raccordement 1 : Connecteur femelle D-SUB (1x 25-pôles); raccordement 2 : Connecteur mâle D-SUB (1x 25-pôles); longueur de câble: 2 m
- Câble rond prééquipé, blindé, exempt d'halogène; raccordement 1 : Connecteur femelle D-SUB (1x 25-pôles); raccordement 2 : Connecteur mâle D-SUB (1x 25-pôles); longueur de câble: 3 m
Câble rond blindé préconfectionné; raccordement 1 : Fils individuels (25-pôles) (Les fils sont repérés et équipés d'embouts. La tresse de blindage sort d'une extrémité de câble distincte.); raccordement 2 : Connecteur femelle D-SUB (1x 25-pôles); longueur de câble: 0,5 m- Câble rond blindé préconfectionné; raccordement 1 : Fils individuels (25-pôles) (Les fils sont repérés et équipés d'embouts. La tresse de blindage sort d'une extrémité de câble distincte.); raccordement 2 : Connecteur femelle D-SUB (1x 25-pôles); longueur de câble: 1 m
- Câble rond blindé préconfectionné; raccordement 1 : Fils individuels (25-pôles) (Les fils sont repérés et équipés d'embouts. La tresse de blindage sort d'une extrémité de câble distincte.); raccordement 2 : Connecteur femelle D-SUB (1x 25-pôles); longueur de câble: 1,5 m
- Câble rond blindé préconfectionné; raccordement 1 : Fils individuels (25-pôles) (Les fils sont repérés et équipés d'embouts. La tresse de blindage sort d'une extrémité de câble distincte.); raccordement 2 : Connecteur femelle D-SUB (1x 25-pôles); longueur de câble: 2 m
- Câble rond blindé préconfectionné; raccordement 1 : Fils individuels (25-pôles) (Les fils sont repérés et équipés d'embouts. La tresse de blindage sort d'une extrémité de câble distincte.); raccordement 2 : Connecteur femelle D-SUB (1x 25-pôles); longueur de câble: 3 m
- Câble rond blindé préconfectionné; raccordement 1 : Fils individuels (25-pôles) (Les fils sont repérés et équipés d'embouts. La tresse de blindage sort d'une extrémité de câble distincte.); raccordement 2 : Connecteur femelle D-SUB (1x 25-pôles); longueur de câble: 4 m
- Câble rond blindé préconfectionné; raccordement 1 : Fils individuels (25-pôles) (Les fils sont repérés et équipés d'embouts. La tresse de blindage sort d'une extrémité de câble distincte.); raccordement 2 : Connecteur femelle D-SUB (1x 25-pôles); longueur de câble: 6 m
- Câble rond blindé préconfectionné; raccordement 1 : Fils individuels (25-pôles) (Les fils sont repérés et équipés d'embouts. La tresse de blindage sort d'une extrémité de câble distincte.); raccordement 2 : Connecteur femelle D-SUB (1x 25-pôles); longueur de câble: 10 m
- Câble rond blindé préconfectionné; raccordement 1 : Fils individuels (25-pôles) (Les fils sont repérés et équipés d'embouts. La tresse de blindage sort d'une extrémité de câble distincte.); raccordement 2 : Connecteur femelle D-SUB (1x 25-pôles); longueur de câble: 15 m
- Câble rond blindé préconfectionné; raccordement 1 : Fils individuels (25-pôles) (Les fils sont repérés et équipés d'embouts. La tresse de blindage sort d'une extrémité de câble distincte.); raccordement 2 : Connecteur femelle D-SUB (1x 25-pôles); longueur de câble: 20 m
