Distributeur OfficielSKU
MPN
DFLK-D15 SUB/M/FKCT
Weight
0.078 kg
Series DFLK-D

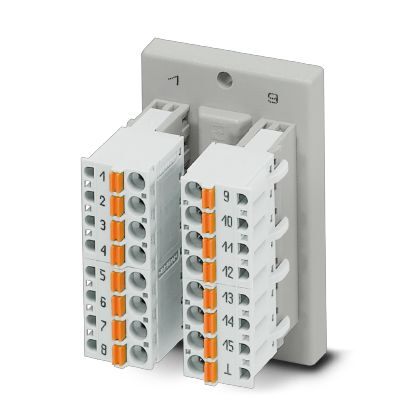

DFLK-D15 SUB/M/FKCT - Module interface
Le module traversant VARIOFACE réalise une liaison 1:1 entre des bornes de raccordement à ressort enfichables Push-in et un connecteur mâle D-SUB miniature (15 pôles). Une dérivation à la masse distincte est disponible.
Spécifications techniques
| Largeur | 38 mm |
| Hauteur | 58,5 mm |
| Profondeur | 46 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Degré de protection | IP20 |
| Tension nominale UN | 25 V AC |
| Tension nominale UN | 60 V DC |
| Courant max. admissible (par branche) | 2.5 A |
| Courant maximal admissible (toutes les branches) | 37.5 A |
| Nombre de postes | 15 |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à ressort Push-in |
| Longueur de dénudage | 10 mm |
| Section transversale du conducteur solide | 0,2 mm² ... 2,5 mm². |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Enfichable | Oui |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Bande de broches D-SUB |
| Nombre de postes | 15 |
| Normes/réglementations | DIN EN 50178 |
| Normes/réglementations | IEC 60664 |
| Tension d'isolation nominale | 125 V |
| Tension de choc nominale | 1,2 kV (isolation fonctionnelle) |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
