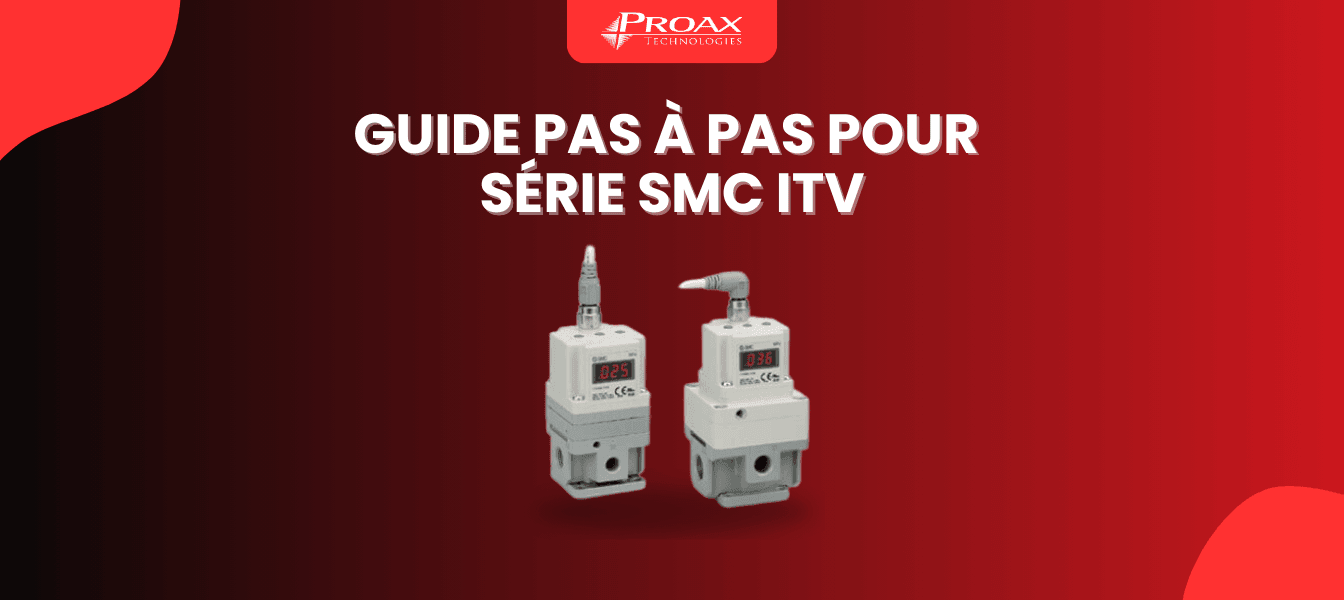

Chez Proax, nous sommes fiers d'offrir à nos clients les solutions pneumatiques de haute qualité de SMC. Leurs régulateurs électro-pneumatiques de la série ITV fournissent un contrôle de pression précis et progressif, proportionnel aux signaux électriques. En tant que Distributeur Élite de SMC, nous avons créé ce guide complet pour vous aider à configurer et à utiliser la série ITV1000/2000/3000 pour une performance optimale dans vos applications.
Que sont les régulateurs électro-pneumatiques?
Les régulateurs électro-pneumatiques et électroniques à vide de la série ITV contrôlent la pression d'air ou de vide de manière fluide en fonction de l'entrée électrique. Ces unités compactes et légères sont dotées d'un écran LED facile à lire et acceptent divers signaux d'entrée:
- Courant ou tension analogique
- Préréglages à 4 ou 16 points
- Protocoles de communication incluant CC-Link, DeviceNet™, PROFIBUS, RS-232C, I/O-Link, EtherNet/IP™ et PROFINET
Les unités fournissent une sortie de contrôle sous forme de signaux analogiques ou de commutation et répondent aux normes de protection équivalentes IP65, ce qui les rend idéales pour les environnements industriels exigeants.
Caractéristiques principales de la série ITV de SMC
- Contrôle la pression d'air proportionnellement aux signaux électriques
- Disponible en plusieurs unités de mesure (MPa, kgf/cm², bar, PSI et kPa)
- Large plage de pression de -80kPa à 0,9MPa
- Plusieurs options de taille de port: 1/4, 3/8 et 1/2
- Support de montage optionnel
- Options sur mesure pour des fonctionnalités étendues (type d'alimentation analogique 4-20mA, montage sur collecteur, réponse haute vitesse, et plus encore)
Guide d'installation complet étape par étape
1. Déverrouillage de l'ITV
Avant d'effectuer des ajustements, vous devez déverrouiller l'appareil:
- Appuyez et maintenez le bouton flèche vers le bas pendant au moins 2 secondes
- L'écran LED affichera "LOCKED"
- Appuyez sur le bouton S (au milieu) pour déverrouiller l'ITV
2. Réglage des pressions minimale et maximale
Réglage de la pression minimale (F1)
F1 représente la pression que l'ITV régulera lorsqu'un signal d'entrée zéro est donné:
- Appuyez sur la touche S pour accéder à F1
- Utilisez les boutons flèche vers le haut et vers le bas pour ajuster la valeur
- Appuyez à nouveau sur S pour enregistrer le réglage
Réglage de la pression maximale (F2)
F2 représente la pression que l'ITV régulera lorsqu'un signal d'entrée maximal est donné:
- Après avoir réglé F1, vous passerez automatiquement à F2
- Utilisez les boutons flèche vers le haut et vers le bas pour ajuster la valeur
- Appuyez sur S pour enregistrer le réglage et revenir à l'affichage de la pression de sortie actuelle
3. Ajustement du gain
Le réglage du gain affecte la rapidité avec laquelle l'ITV répond aux changements d'entrée:
- Maintenez la touche S pendant au moins 2 secondes
- L'écran alternera entre "F01" et le réglage actuel du gain (par exemple, "GL9")
- Appuyez sur S pour activer l'ajustement du gain
- Définissez une valeur entre 0 (réponse la plus lente) et F en HEX (réponse la plus rapide)
- Le réglage par défaut est 9
- Appuyez sur S pour confirmer votre sélection
4. Réglage de la sensibilité
La sensibilité détermine la netteté avec laquelle l'appareil répond aux changements d'entrée:
- Appuyez sur la touche flèche vers le haut pour passer aux paramètres de sensibilité
- L'écran alternera entre "F02" et la sensibilité actuelle (par exemple, "SL0")
- Appuyez sur S pour activer l'ajustement
- Choisissez une valeur entre "-" (réponse la plus nette) et "5" (réponse la plus douce)
- Le réglage par défaut est 0
- Appuyez sur S pour enregistrer votre réglage
Remarque importante: Un gain élevé combiné à une sensibilité élevée peut provoquer une instabilité de pression (comportement instable), ce qui doit être évité.
5. Utilisation de la fonction de remise à zéro
Si la pression résiduelle dans la tuyauterie secondaire provoque une dérive de l'affichage par rapport à zéro:
- Appuyez sur la touche flèche vers le haut pour accéder à la fonction de remise à zéro
- Appuyez sur S pour entrer dans ce mode
- Maintenez simultanément les touches flèche vers le haut et vers le bas pendant environ 2 secondes
- La remise à zéro s'exécutera et l'écran reviendra à l'affichage local
6. Utilisation de l'ITV
Une fois configuré, vous pouvez commencer l'opération:
- Activez la pression d'alimentation
- Assurez-vous qu'elle est au moins 0,1 MPa (15 PSI) supérieure à votre pression de sortie maximale souhaitée
- Variez le signal d'entrée pour vérifier que l'ITV répond correctement
- Assurez-vous d'un bruit minimal sur le signal d'entrée pour éviter un comportement instable
7. Procédure d'arrêt appropriée
Suivez cette séquence lors de l'arrêt de l'ITV:
- Supprimez le signal d'entrée
- Coupez la pression d'alimentation
- Enfin, coupez l'alimentation
Conseils de dépannage de nos experts
En tant que fournisseur de solutions pneumatiques de confiance, notre équipe technique Proax recommande:
- Si une instabilité de pression se produit, essayez de réduire le gain ou d'ajuster la sensibilité à une valeur plus élevée (plus douce)
- Pour des lectures précises, effectuez une remise à zéro chaque fois que vous remarquez une dérive de l'affichage
- Assurez-vous que les signaux d'entrée sont propres pour éviter un comportement erratique
- Vérifiez régulièrement que la pression d'alimentation reste adéquate pour votre application
Applications de la série ITV
La série ITV est idéale pour diverses applications industrielles nécessitant un contrôle précis de la pression:
- Systèmes d'assemblage automatisés
- Contrôle de tension dans la manutention de matériaux
- Contrôle de force dans les équipements de test
- Machines d'emballage
- Processus de fabrication automobile
- Systèmes de positionnement pneumatique
Pourquoi choisir Proax pour vos besoins pneumatiques SMC
Chez Proax, nous sommes fiers de notre statut de Distributeur Élite de SMC. Notre équipe de spécialistes techniques possède une vaste expérience avec la série ITV et peut vous aider à sélectionner, configurer et mettre en œuvre la solution parfaite pour vos besoins spécifiques. Lorsque vous achetez des produits SMC via Proax, vous bénéficiez de:
- Support technique expert et consultation
- Connaissance approfondie des produits
- Inventaire fiable et livraison rapide
- Support de maintenance continu
- Solutions personnalisées pour des applications uniques
En suivant ce guide étape par étape, vous serez en mesure de configurer et d'utiliser correctement votre régulateur électro-pneumatique SMC série ITV1000/2000/3000. Si vous avez des questions ou avez besoin d'assistance avec vos applications de contrôle pneumatique, n'hésitez pas à contacter notre équipe de support chez Proax.
