Besoin de Plus de Pression sur une Seule Machine ? Comment Dimensionner un Surpresseur SMC VBA
Un surpresseur comme le SMC VBA augmente la pression de l’air localement, jusqu’au double de la pression d’alimentation sur les modèles standard, pour qu’une machine obtienne plus de force sans hausser la pression dans toute l’usine. Avant d’en choisir un, déterminez la pression requise à l’actionneur, vérifiez le débit et si la demande est continue ou intermittente, et confirmez que tout ce qui se trouve en aval supporte la pression amplifiée. Choisissez ensuite le modèle, décidez s’il faut un réservoir d’air et planifiez l’installation.
Cet article fait suite à notre guide sur le vérin compact haute puissance SMC CQE, qui présentait trois façons d’obtenir plus de force d’un vérin compact : plus de surface de piston, un alésage supérieur ou plus de pression. Nous examinons ici l’option de la pression plus en détail, avec un surpresseur SMC VBA qui augmente la pression sur une seule machine.
La Pression du Réseau Chute Sous le Besoin d’un Poste
Une Seule Presse ou Bride a Besoin de Plus de Force
Il n’y a pas de Place pour un Vérin Plus Gros
1. Quelle pression faut-il à l’actionneur ?
Partez de la force, puis remontez à la pression. Divisez la force requise par la surface du piston du côté qui travaille. En rentrée, la tige occupe une partie de cette surface, donc la même pression donne moins de force.
Pour un alésage de 32 mm, la surface du piston en sortie est d’environ 804 mm², donc chaque 0,1 MPa ajoute environ 80 N de force théorique.
| Alésage | 0,4 MPa (58 psi) | 0,5 MPa (73 psi) | 0,65 MPa (94 psi) | 0,8 MPa (116 psi) |
|---|---|---|---|---|
| 32 mm Sortie | 322 N | 402 N | 523 N | 643 N |
| 40 mm Sortie | 503 N | 628 N | 817 N | 1 005 N |
Mesurez à la Machine
Vérifiez la pression à l’actionneur pendant le cycle de la machine. Si elle ne chute que lors des pointes de demande, corriger la ligne d’alimentation ou ajouter un réservoir peut régler le problème sans surpresseur.
2. Le surpresseur est-il la bonne option ?

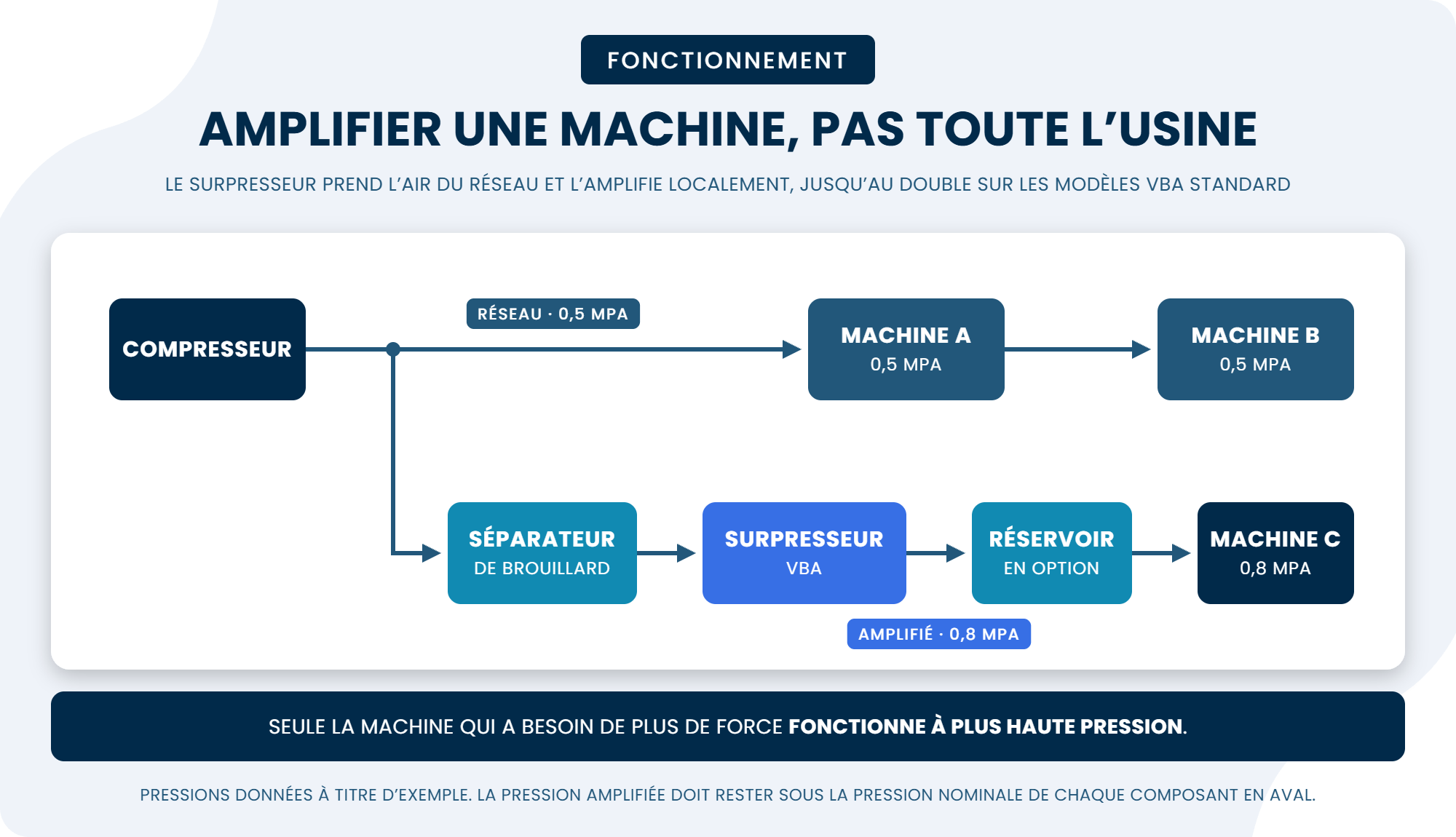

Un surpresseur est le plus utile quand une machine a besoin de plus de pression que le reste de l’usine. Hausser le réglage du compresseur augmente la pression de toutes les lignes, alors qu’un surpresseur laisse le réseau principal tel quel et n’augmente la pression que là où elle est nécessaire.
Ajouter un Surpresseur
- Augmente la Pression sur une Seule Machine
- Le Réseau Principal ne Change pas
- Demande de l’Espace, de la Tuyauterie et un Échappement
- Utilise une Partie de l’Air d’Alimentation pour Fonctionner
Hausser la Pression du Réseau
- Toutes les Lignes Fonctionnent Plus Haut
- Aucun Matériel Ajouté à la Machine
- Chaque Composant Doit Être Conçu pour Cette Pression
- Le Compresseur Travaille Plus pour Toute l’Usine
3. Quelle quantité d’air faut-il, et à quelle fréquence ?
Un surpresseur utilise une partie de l’air entrant pour fonctionner, donc l’alimentation doit fournir plus d’air qu’il n’en sort. Vérifiez le débit requis par la machine et si la demande est continue ou ponctuelle, puis comparez-le au débit du surpresseur à vos pressions à l’aide des courbes de sélection SMC.
Ajoutez un Réservoir d’Air
Un réservoir VBAT à la sortie stocke de l’air amplifié pour les courtes pointes, comme une course de bride ou de presse, ce qui permet d’utiliser un surpresseur plus petit.
Dimensionnez le Surpresseur en Conséquence
Un réservoir n’aide pas en demande continue. SMC recommande de confirmer la durée de vie en fonctionnement continu et de choisir un surpresseur plus gros au besoin.
4. Tout ce qui est en aval supporte-t-il la pression amplifiée ?
Chaque composant après le surpresseur voit la pression plus élevée : tuyaux, raccords, distributeurs, régulateurs et l’actionneur lui-même. Vérifiez chaque pression nominale avant de régler la pression de sortie.
Pression Maximale du CQ2
Un CQ2 de 32 mm porté de 0,5 à 0,65 MPa donne environ 523 N en sortie, dans les limites de sa pression nominale.
Pression Maximale du CQE
Un surpresseur n’aide pas un CQE qui aurait besoin de plus de 0,7 MPa. Sa force supplémentaire vient plutôt de la surface du piston.
Règle Pratique
Réglez la sortie du surpresseur sous la plus basse pression maximale de service de tout ce qu’il alimente, avec une marge.
5. Quel modèle VBA convient ?

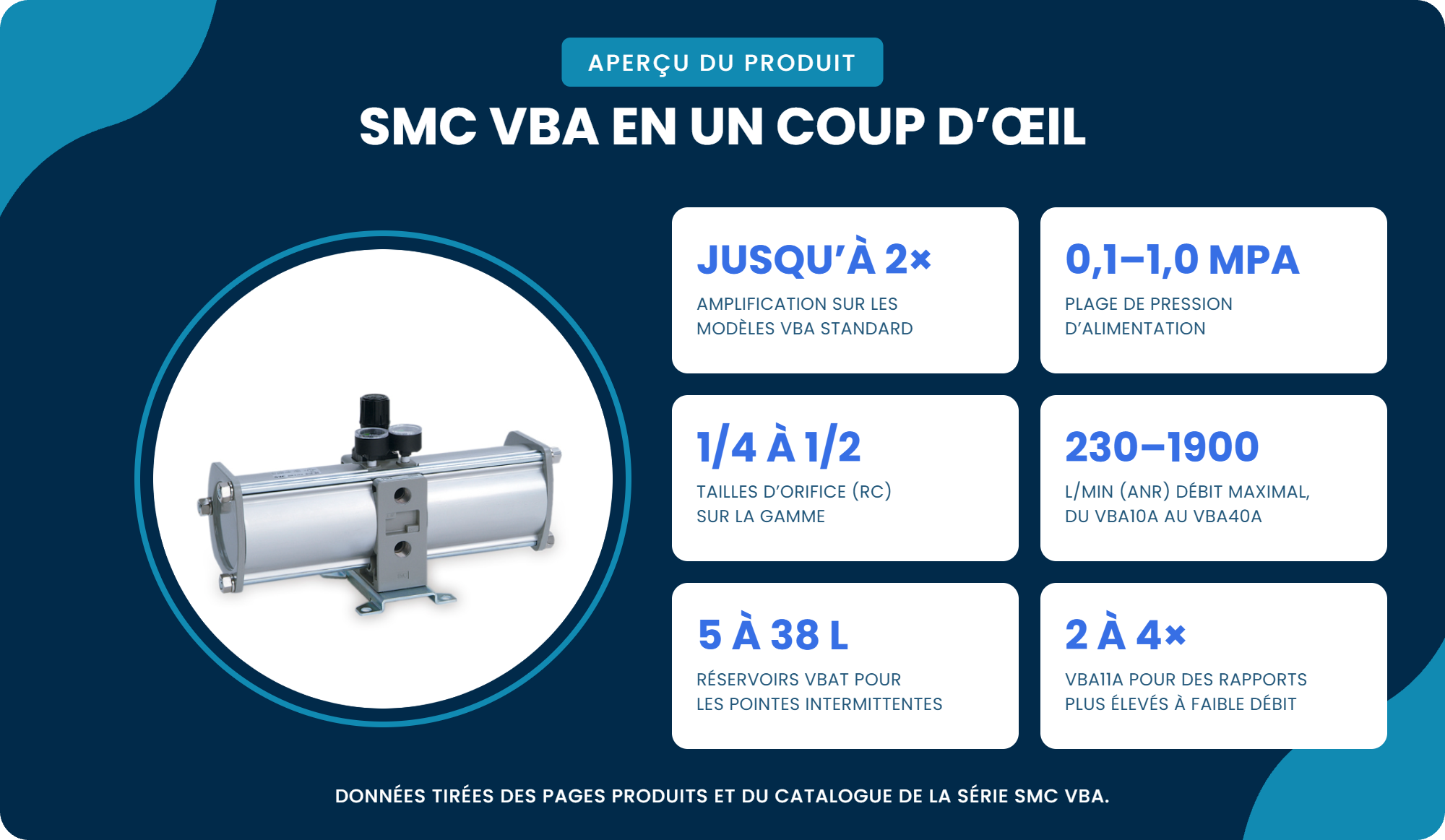

Les modèles VBA standard doublent la pression d’alimentation, avec un réglage manuel ou pneumatique. La taille d’orifice et le débit augmentent avec la taille du corps, et le VBA11A offre des rapports plus élevés à faible débit.
| Modèle | Rapport | Pression de Réglage | Débit Max. (ANR) | Orifice (Rc) | Réglage |
|---|---|---|---|---|---|
| VBA10A-02 | 2× | 0,2–2,0 MPa | 230 L/min | 1/4 | Manuel |
| VBA11A-02 | 2 à 4× | 0,2–2,0 MPa | 70 L/min | 1/4 | Manuel |
| VBA20A-03 | 2× | 0,2–1,0 MPa | 1 000 L/min | 3/8 | Manuel |
| VBA22A-03 | 2× | 0,2–1,0 MPa | 1 000 L/min | 3/8 | Pneumatique |
| VBA40A-04 | 2× | 0,2–1,0 MPa | 1 900 L/min | 1/2 | Manuel |
| VBA42A-04 | 2× | 0,2–1,0 MPa | 1 900 L/min | 1/2 | Pneumatique |
| VBA43A-04 | 2× | 0,2–1,6 MPa | 1 600 L/min | 1/2 | Manuel |
Réglage Pneumatique
Les VBA22A et VBA42A règlent la sortie au moyen d’une pression pilote, ce qui convient au réglage à distance. Les modèles manuels se règlent directement sur l’appareil.
6. Que faut-il pour l’installation ?
Séparateur de Brouillard à l’Entrée
SMC recommande un séparateur de brouillard AM à l’entrée, près du surpresseur. Le tamis d’entrée ne peut pas retirer la poussière en continu ni séparer les condensats.
Montage Horizontal
Montez le surpresseur à l’horizontale, avec les tirants et le couvercle de niveau, sinon il peut mal fonctionner.
Échappement Dédié
Donnez à chaque surpresseur sa propre ligne d’échappement, car des échappements regroupés peuvent créer une contre-pression. Des silencieux en option réduisent le bruit.
Réservoir d’Air à la Sortie
Ajoutez un réservoir VBAT pour les pointes intermittentes. Les tailles vont de 5 à 38 L, en acier au carbone ou inoxydable.
Qualité de l’Air
Un air très sec, avec un point de rosée de −23 °C ou moins, peut réduire la durée de vie en asséchant la graisse interne.
Trousses d’Entretien
SMC offre des trousses d’entretien par modèle. Une fuite constante sous la poignée, ou un bruit d’échappement sans demande à la sortie, sont des signes d’usure.
7. Le modèle est-il disponible quand vous en avez besoin ?
Les délais peuvent varier selon le modèle et le type de filetage. Demandez à Proax de vérifier la disponibilité actuelle de chaque numéro de pièce envisagé, ainsi que du séparateur de brouillard et du réservoir.
Où le SMC VBA trouve sa place
Le VBA convient à une presse, une bride ou un poste d’essai qui a besoin de plus de pression que le réseau ne fournit, surtout quand la demande arrive par pointes qu’un réservoir d’air peut couvrir.
Amplification Locale
Augmente la pression sur une machine, jusqu’au double de l’alimentation sur les modèles standard.
Entraînement par Air
Fonctionne uniquement à l’air comprimé, sans alimentation électrique.
Réglable
Pression de sortie réglée par poignée, ou par pression pilote sur les modèles pneumatiques.
Tailles
Orifices Rc de 1/4, 3/8 et 1/2, avec un débit maximal de 230 à 1 900 L/min.
Réservoirs d’Air
Les réservoirs VBAT de 5 à 38 L stockent de l’air amplifié pour les courtes pointes.
Rapport Plus Élevé
Le VBA11A amplifie de 2 à 4 fois pour les applications à faible débit.
Sources : Série de surpresseurs SMC VBA et catalogue SMC de la série VBA.
Quand une autre option peut être préférable
- Toute l’Usine a Besoin de Plus de Pression
- La Demande est Élevée et Continue
- L’Actionneur est Déjà à sa Pression Maximale
- Un Alésage Supérieur ou un Vérin Haute Puissance Comme le SMC CQE Convient
- La Pression ne Chute qu’à Cause d’une Ligne d’Alimentation Trop Petite

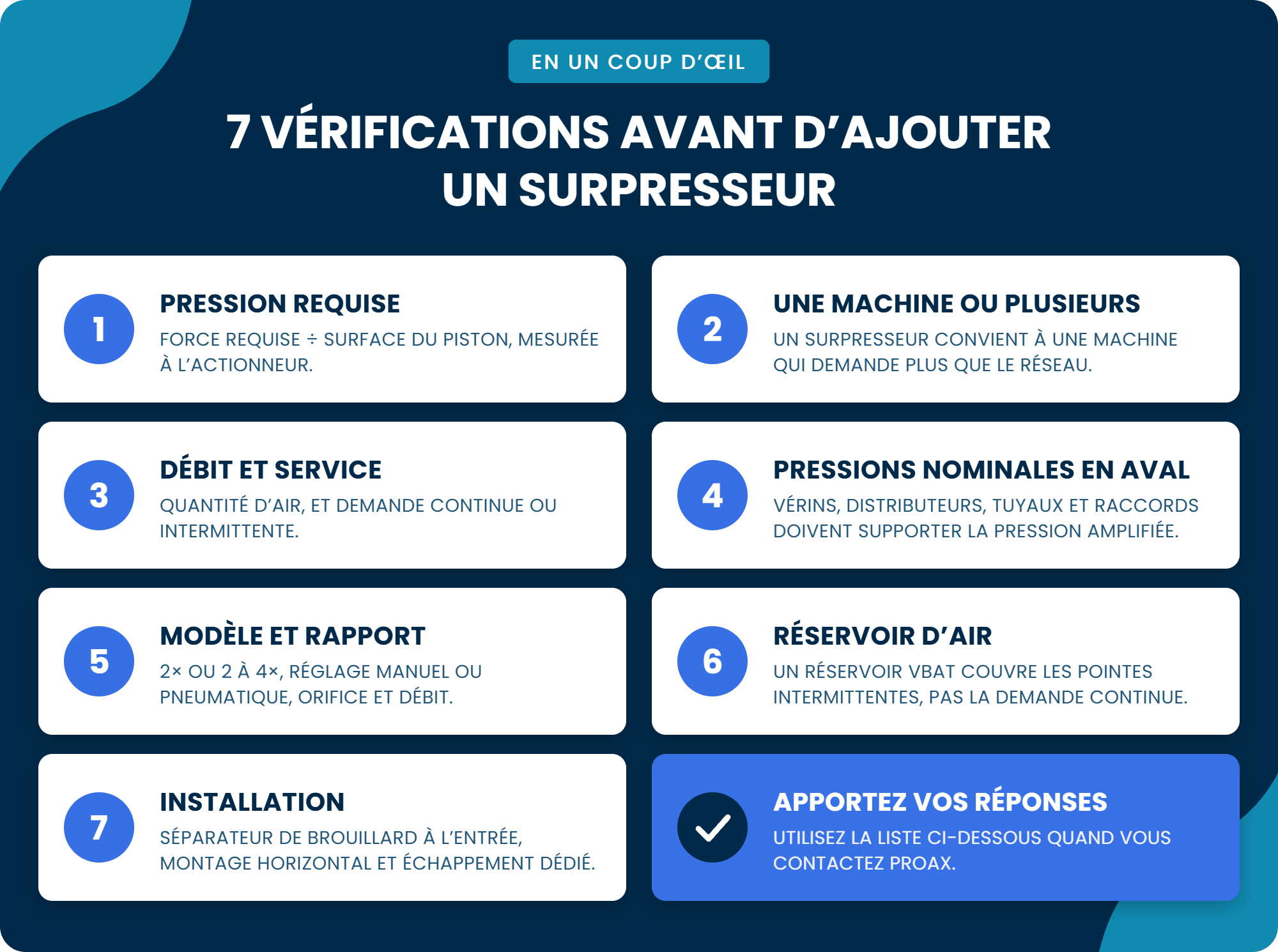

Liste de vérification : ce qu’il faut avant de contacter Proax
Une Analyse de Surpresseur va Plus Vite Avec ces Renseignements :
Besoin de Plus de Pression sur une Seule Machine ?
Envoyez-nous la force, la pression d’alimentation et le débit d’air de votre application, et notre équipe vous aidera à dimensionner un surpresseur et à vérifier les délais.
