Besoin de Plus de Force de Levage avec un Vérin Compact ? Comment Évaluer le SMC CQE par Rapport au CQ2/CDQ2
Pour obtenir plus de force de levage d’un vérin compact, calculez la force à votre pression de service réelle, dans le sens qui effectue le levage, puis choisissez une option : un SMC CQE haute puissance de même taille de corps, l’alésage supérieur de la gamme CQ2 standard ou une pression plus élevée sur le vérin existant. Aucune de ces options n’est automatiquement un remplacement direct ; confirmez donc l’alésage, la course, la fixation, l’extrémité de tige, les orifices et les capteurs, puis vérifiez la disponibilité actuelle auprès de Proax.
Une demande courante : un vérin compact de 32 mm sur un poste de levage ou de presse fait son travail, mais le procédé exige maintenant environ 25 à 30 % de force en plus, et le remplacement haute puissance est fabriqué sur commande. Les étapes ci-dessous montrent comment comparer un vérin compact haute puissance SMC CQE à un CQ2/CDQ2, et quand une autre option est la meilleure réponse.
Existe-t-il une Option plus Rapidement Disponible avec 25 à 30 % plus de Force de Levage?
Quel est le Délai de Livraison Actuel d’Un Vérin Compact Standard?
Quel Vérin a cet Alésage et cette Course?

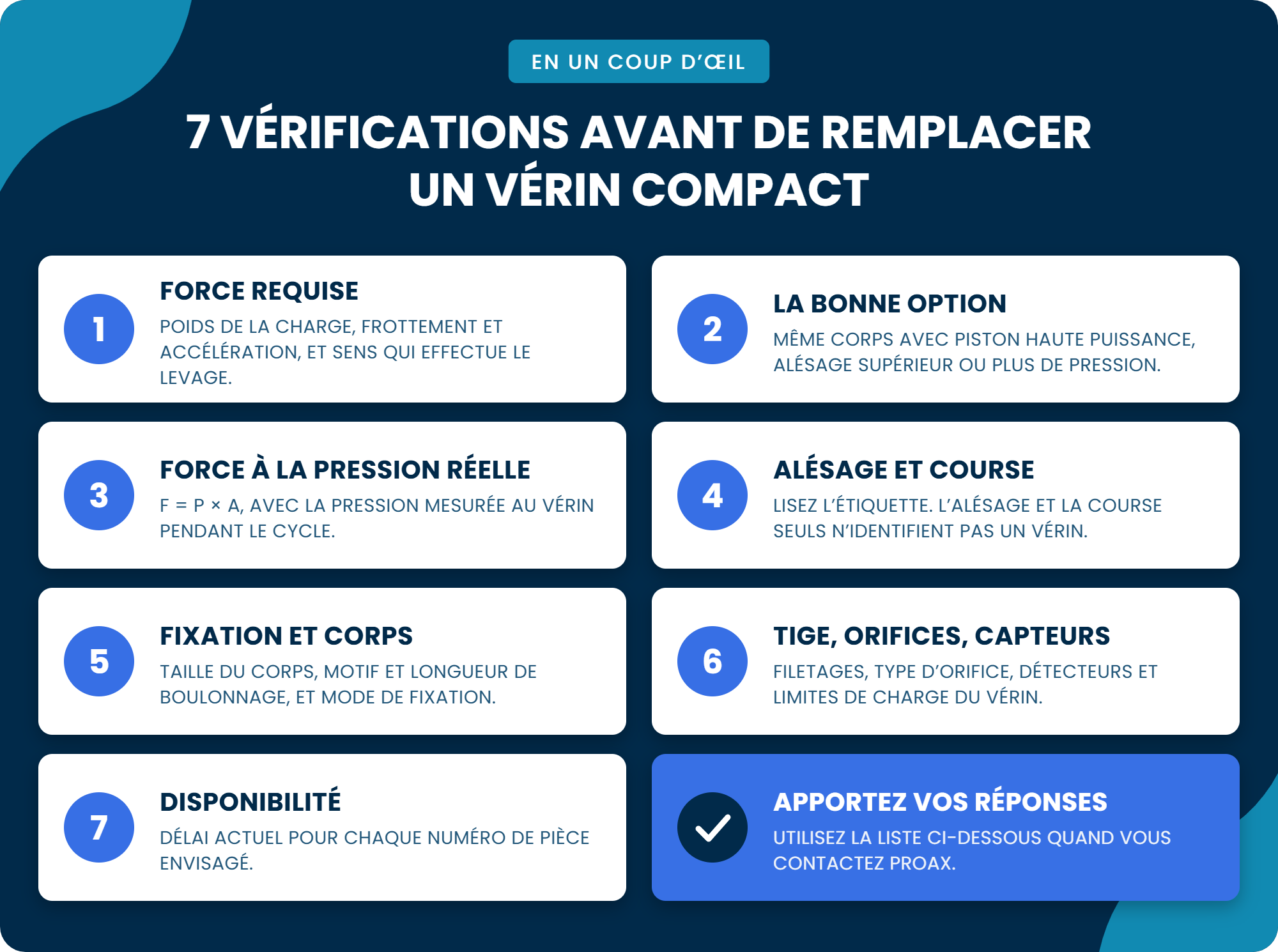

1. De quelle force le levage a-t-il réellement besoin?
Commencez par la charge, pas par le vérin. Comparez ensuite ce besoin à ce que le vérin actuel fournit. « 25 à 30 % de plus » ne devient utile qu’une fois exprimé en newtons à une pression connue.
Pousser par le dessous lève en sortie de tige. Tirer par le dessus lève en rentrée de tige, avec une surface de piston plus petite à cause de la tige.
Règle Générale
La force théorique n’est pas la force utilisable. Plusieurs concepteurs limitent une charge en mouvement à environ la moitié de la force théorique pour garder une marge pour le frottement, l’accélération et la chute de pression.
2. Quelle option vous permet d’y arriver?

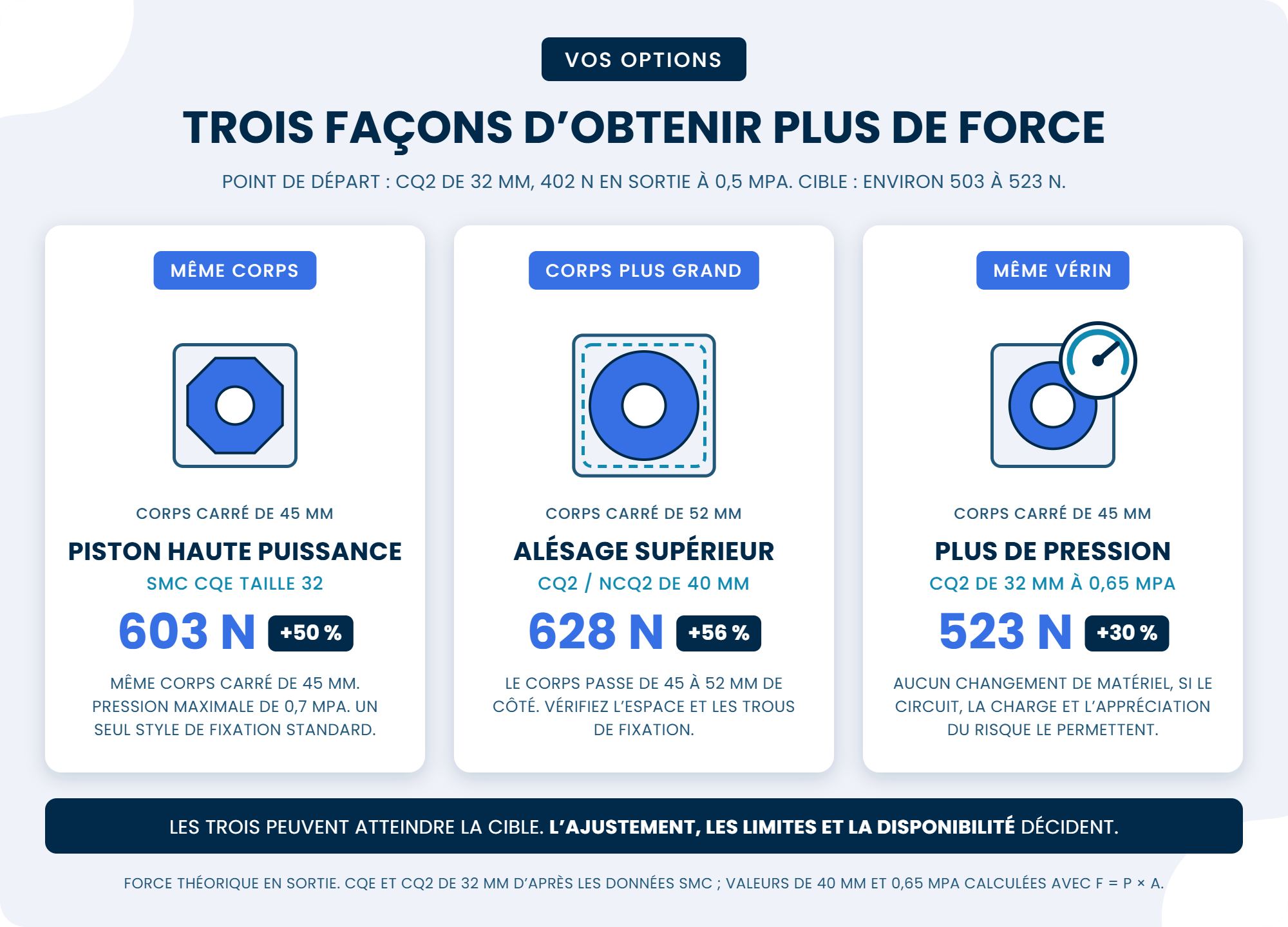

Il existe trois façons courantes d’obtenir plus de force d’une application à vérin compact. Les trois peuvent atteindre un objectif de 25 à 30 %; le bon choix dépend de l’espace autour du vérin, de la fixation, de la pression disponible et du délai de livraison de chaque pièce.
Piston Haute Puissance
- Même Corps Carré de 45 mm
- Pression Maximale de 0,7 MPa
- Un Seul Style de Fixation Standard
- Vérifiez le Délai de Fabrication sur Commande
Alésage Supérieur
- Le Corps Passe de 45 à 52 mm de Côté
- Les Trous de Fixation se Déplacent
- Exige plus d’Espace Autour du Vérin
- Gamme Standard, Souvent plus Facile à Obtenir
Pression plus Élevée
- Aucun Changement de Matériel
- CQ2 Conçu pour 1,0 MPa
- Vérifiez le Distributeur, les Raccords et la Charge
- Confirmez avec Votre Appréciation du Risque
3. Quelle force chaque option donne-t-elle à votre pression réelle?
La force théorique est la pression multipliée par la surface du piston : F = P × A. Pour un piston rond, A = π × D² ÷ 4 en sortie de tige, moins la surface de la tige en rentrée. Le piston polygonal du CQE donne à un corps de taille 32 environ la surface de piston d’un alésage de 40 mm; utilisez donc le tableau de force de SMC pour le CQE plutôt que la formule de l’alésage rond.
| Option | Corps | 0,4 MPa (58 psi) | 0,5 MPa (73 psi) | 0,6 MPa (87 psi) |
|---|---|---|---|---|
| CQ2 32 mm Point de Départ | 45 mm | 322 N | 402 N | 483 N |
| SMC CQE Taille 32 Piston Haute Puissance | 45 mm | 482 N | 603 N | 724 N |
| CQ2 40 mm Alésage Supérieur | 52 mm | 503 N | 628 N | 754 N |
Mesurez au Vérin
Mesurez la pression au vérin pendant le cycle de la machine, pas au compresseur. Les longues conduites, les petits distributeurs et les collecteurs partagés peuvent laisser le vérin bien en dessous du réglage du régulateur.

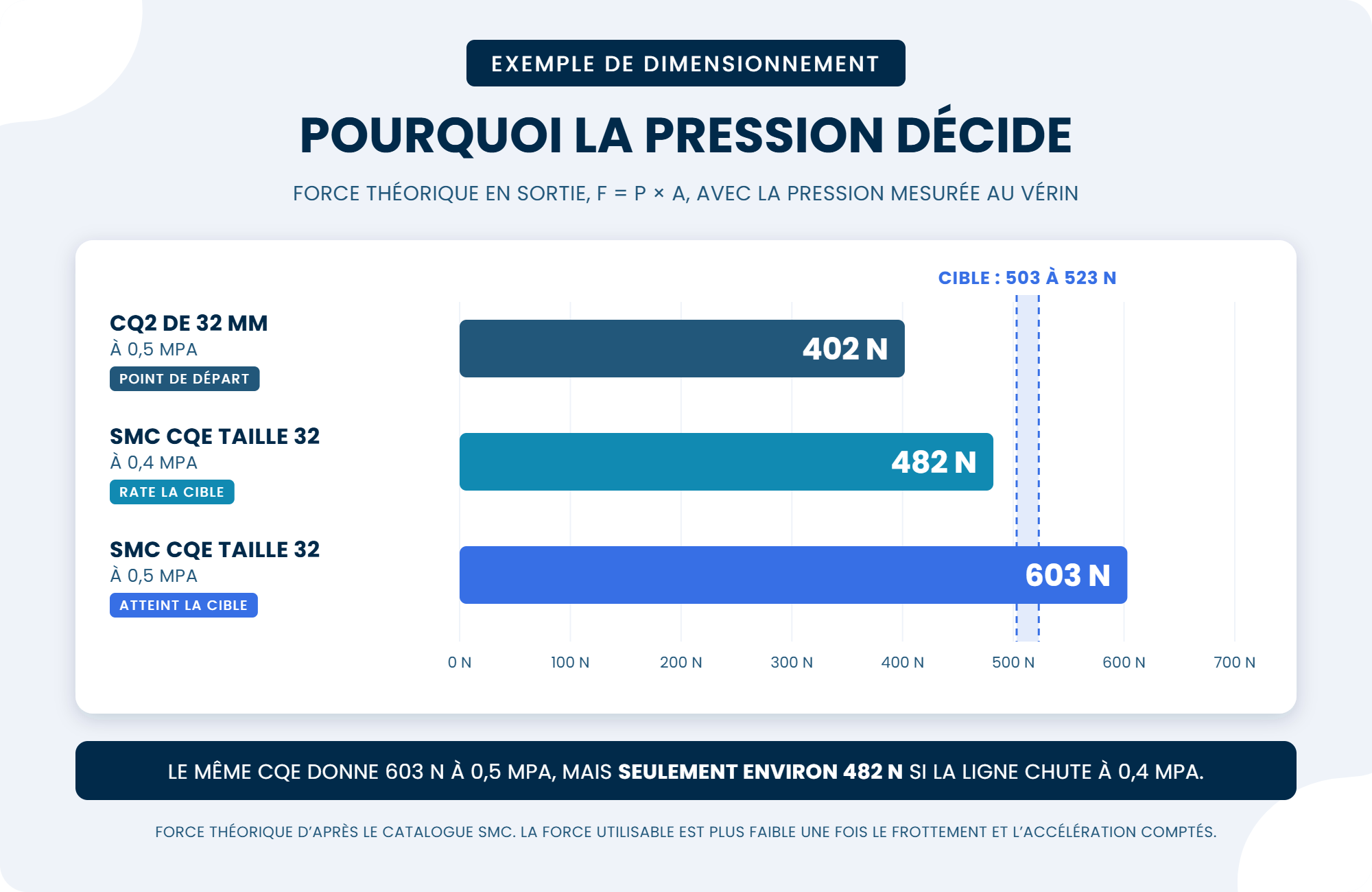

Exemple de Calcul
À 0,5 MPa, un CQ2 de 32 mm sort avec 402 N ; une hausse de 25 à 30 % représente donc environ 503 à 523 N. Un CQE de taille 32 donne 603 N à la même pression, soit environ 50 % de plus. Si la ligne chute à 0,4 MPa au vérin, le CQE donne environ 482 N et rate la cible.
Pression Maximale du CQ2
Porter un CQ2 de 32 mm à environ 0,65 MPa donne environ 523 N en sortie de tige, si le circuit le permet.
Pression Maximale du CQE
Le CQE tire sa force supplémentaire de la surface du piston, pas de la pression. Ne prévoyez pas plus de 0,7 MPa.
4. L’alésage et la course correspondent-ils?
L’Alésage et la Course Seuls n’Identifient pas un Vérin
Une demande pour un alésage d’environ 32 mm et une course de 90 à 100 mm peut s’avérer être un vérin à corps rond plutôt qu’un vérin compact. Lisez le numéro de pièce complet sur l’étiquette, ou envoyez des photos de l’étiquette, du corps, de la fixation, de l’extrémité de tige et des orifices.
Si vous passez à un CQE, vérifiez que ses tailles et ses courses couvrent vos besoins :
Les courses intermédiaires sont offertes par pas de 1 mm, soit avec une entretoise dans un corps plus long, soit avec un corps exclusif, et les deux ont des longueurs hors tout différentes.
5. La fixation et le corps conviennent-ils?
Dans un numéro de pièce comme NCDQ2A32-25DZ, le A signifie taraudé aux deux extrémités. Dans tous les cas, comparez le dessin à la pièce installée et vérifiez la longueur du corps à la course choisie, le motif de boulonnage et la longueur des boulons.
Plusieurs Styles de Fixation
- Taraudé aux Deux Extrémités (A)
- Trou Traversant
- Options à Pied, à Bride et à Chape
- Corps Carré de 45 mm pour l’Alésage de 32 mm
Un Seul Corps Standard
- Trou Traversant et Taraudé aux Deux Extrémités
- Mêmes Dimensions Extérieures que le CQ2
- Boulons de Fixation Commandés Séparément
- Les Montages à Pied, à Bride ou à Chape Demandent un Examen Attentif
6. L’extrémité de tige, les orifices, les capteurs et les limites de charge conviennent-ils?
Extrémité de Tige
Le filetage femelle est standard, avec une option à filetage mâle et des formes d’extrémité fabriquées sur commande. Adaptez-la à la rotule flottante ou à l’outillage existant.
Rotation de la Tige
Le piston polygonal empêche la tige de tourner en fonctionnement normal, mais il ne sert pas de guidage pour les charges latérales.
Orifices
Le catalogue du CQE indique des orifices Rc1/8 pour les tailles 32 et 40. Confirmez le filetage des raccords existants.
Détecteurs
Avec l’aimant intégré, le CQE accepte les détecteurs statiques compacts D-M9 de SMC. Vérifiez le modèle et le câblage.
Limites de Charge
Vérifiez la vitesse du piston, l’énergie cinétique admissible et la charge latérale en bout de tige. Plus de force ne relève pas ces limites.
Délai de Livraison
Les pièces fabriquées sur commande et les pièces standard peuvent avoir des délais très différents. Vérifiez chaque option.
7. La pièce est-elle disponible quand vous en avez besoin?
Le délai de livraison peut départager des options techniquement valables. Un CQE fabriqué sur commande et une configuration CQ2 ou NCQ2 standard peuvent avoir des délais très différents, et ces délais changent. Envoyez à Proax les numéros de pièce exacts envisagés pour que nous puissions vérifier la disponibilité et le délai actuels de chacun avant que vous vous engagiez.

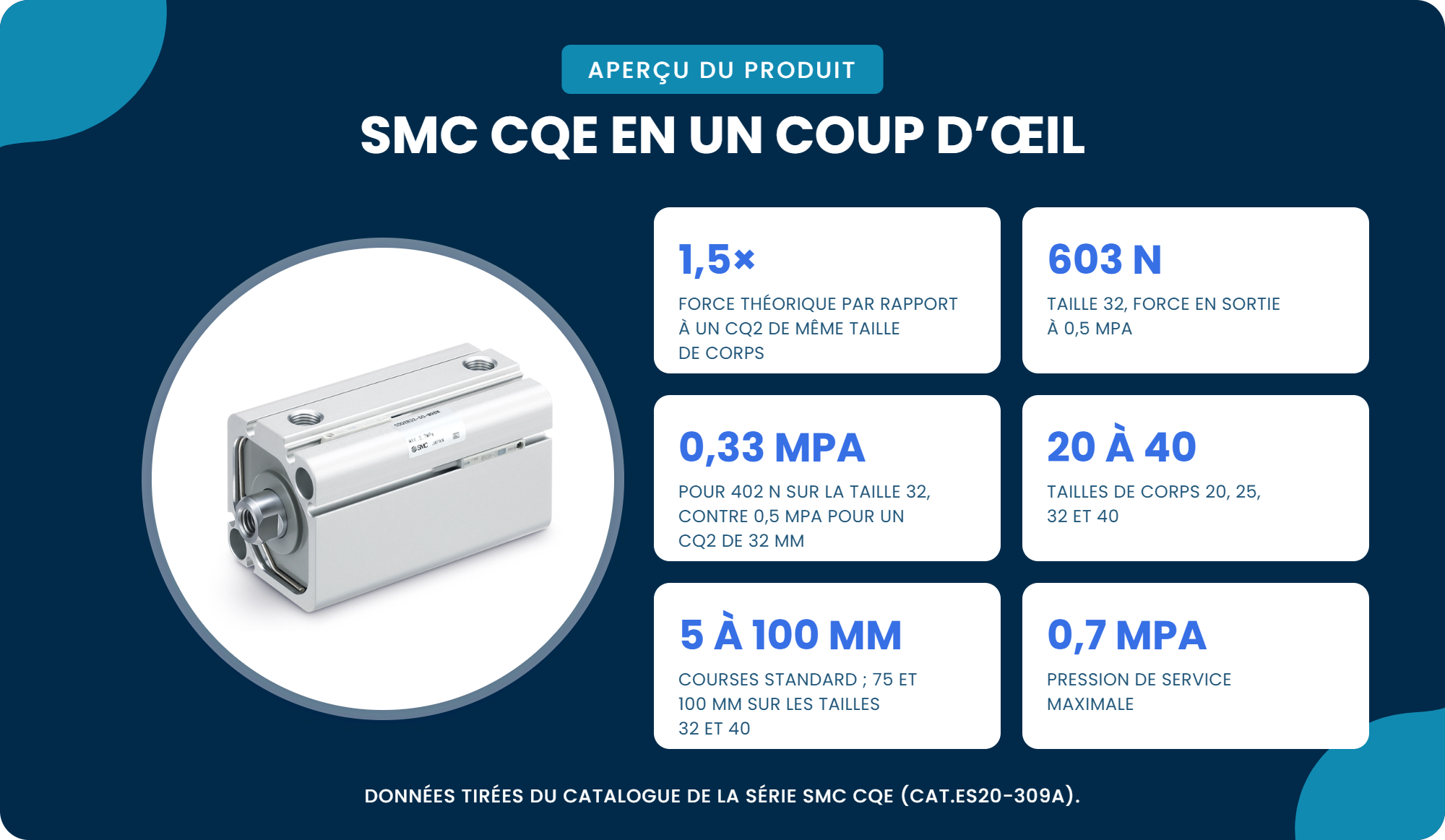

Où se situe le SMC CQE
Le SMC CQE peut convenir aux levages, aux bridages et aux emmanchements qui exigent plus de force dans le même espace, ou la même force à une pression plus basse. Découvrez SMC chez Proax pour la configuration et les soumissions.
Plus de Force
Taille 32 : 603 N en sortie de tige à 0,5 MPa, contre 402 N pour un CQ2 de 32 mm.
Pression plus Basse
La taille 32 atteint environ 402 N à 0,33 MPa, alors qu’un CQ2 de 32 mm exige 0,5 MPa.
Tailles et Courses
Tailles 20, 25, 32 et 40. Courses de 5 à 50 mm, plus 75 et 100 mm pour les tailles 32 et 40.
Fixation
Un seul corps standard : trou traversant et taraudé aux deux extrémités.
Tige
Anti-rotation en fonctionnement normal grâce au piston polygonal. Extrémité de tige femelle ou mâle.
Détection
Option avec aimant intégré et détecteurs statiques compacts D-M9.
Sources : information produit de la série SMC CQE (en anglais) et catalogue de la série SMC CQE (en anglais).
Quand un CQ2 ou un CDQ2 peut rester le meilleur choix
- Le Circuit Fonctionne Au-Dessus de 0,7 MPa
- La Machine Utilise une Fixation à Pied, à Bride ou à Chape
- La Course Dépasse 100 mm
- Il y a de la Place pour un Corps de 52 mm et un Vérin de 40 mm Atteint la Cible
- Une Hausse Modérée de la Pression sur le CQ2 Existant Couvre la Cible
Liste de vérification : ce qu’il faut rassembler avant de contacter Proax
L’Examen du Remplacement d’Un Vérin Compact Va plus Vite avec ces Renseignements :
