Le nouveau système de bus de terrain de communication de sécurité EX600 de SMC combine les E/S de sécurité et à usage général dans un seul collecteur, s'attaquant à la complexité de la gestion de systèmes séparés en automatisation industrielle. Ce système prend en charge les protocoles EtherNet/IP™ et CIP Safety™ tout en respectant les normes de sécurité IEC 61508/IEC 62061 SIL3 et ISO 13849 PL e. En tant que distributeur élite de SMC, Proax est fier d'offrir cette solution novatrice à nos clients.
Caractéristiques principales
Intégration unifiée
Les modules d'E/S de sécurité et à usage général travaillent ensemble dans le même collecteur, réduisant l'encombrement et simplifiant le câblage.
Sortie de sécurité avancée
Trois sorties de sécurité dédiées avec commutateurs de sécurité redondants (côtés 24V et 0V) offrent une surveillance diagnostique continue. Si une anomalie est détectée, le système passe automatiquement à un état sécuritaire.
Entrée de sécurité flexible
Connectez jusqu'à 16 dispositifs de sécurité comme les vannes d'évacuation de pression résiduelle, capteurs de position et rideaux laser avec deux options de configuration :
- Entrée simple (1oo1) : 16 entrées de sécurité (SIL2, PL d)
- Entrée double (1oo2) : 8 entrées de sécurité (SIL3, PL e)
Configuration directe
Configurez le système directement sur le module de bus de terrain sans nécessiter un API ou PC, simplifiant l'installation et la maintenance.
Certifications de sécurité
La série EX600 est certifiée par TÜV SÜD et conforme aux normes de sécurité fonctionnelle IEC 61508/IEC 62061 SIL 3 et ISO 13849-1 PL e. Cette certification garantit que le système répond aux niveaux d'intégrité de sécurité les plus élevés pour les applications industrielles.
SIL (Niveau d'intégrité de sécurité) - Défini par la norme internationale IEC 61508/IEC 62061, avec des niveaux de sécurité de SIL 1 à 4, où SIL 1 est le plus bas et SIL 4 est le plus élevé.
PL (Niveau de performance) - Spécifié par la norme internationale ISO 13849, avec des niveaux de sécurité de PL a à PL e, où PL a est le plus bas et PL e représente la capacité de fonction de sécurité la plus élevée.
Modèles disponibles
| Modèle | Entrées de sécurité | Sorties de sécurité | Max. solénoïdes | Séries de vannes compatibles |
|---|---|---|---|---|
| EX600-FV□1 | 16 | 1 pour vannes, 2 pour dispositifs externes | 32 | JSY, SY, VQC |
| EX600-FV□2 | 16 | 1 pour vannes, 2 pour dispositifs externes | 128 | JSY3000-L/P, IITV23 |

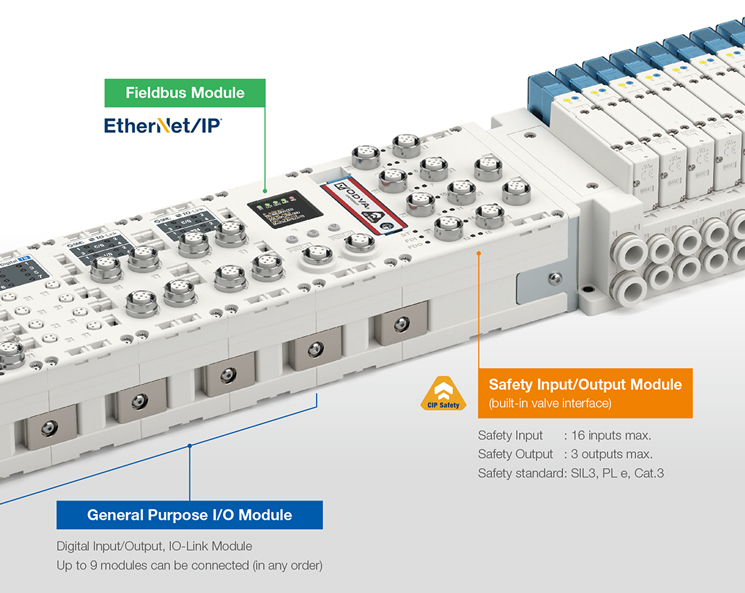

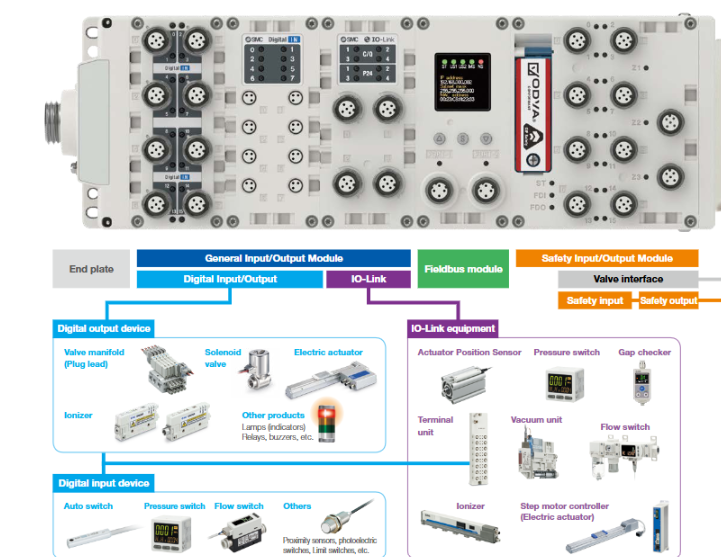

Composants du système
Module de bus de terrain : Gère la communication réseau avec affichage intégré pour la surveillance et configuration locales.
Module d'entrée/sortie de sécurité : Gère les fonctions critiques de sécurité tout en maintenant la conformité aux normes de sécurité internationales.
Module d'E/S à usage général : Gère les opérations numériques standard avec jusqu'à 9 modules configurables dans n'importe quel ordre.
Foire aux questions
Est-il possible de monter une résistance de terminaison sur une unité SI ?
Oui, vous pouvez monter une résistance de terminaison sur une unité SI. Pour des instructions détaillées, consultez le manuel d'utilisation sur le site Web de SMC. Le numéro de pièce de l'unité SI (EX□-□) est déterminé par votre modèle de collecteur de vannes - vérifiez le catalogue des vannes pour les numéros de pièces d'unités SI correspondants.
Quelle est la correspondance entre le numéro de sortie de l'unité SI et la bobine de vanne ?
Le numéro de sortie fait référence à la position du solénoïde côté D sur le collecteur, commençant à zéro. Lorsque le port de tuyauterie A/B vous fait face, le côté D est à votre gauche. Pour les collecteurs à double solénoïde standard, les numéros de sortie sont assignés du côté A au côté B. Les vannes simples laissent la sortie côté B vide. Pour les collecteurs à spécification de câblage spécial, vérifiez la fiche de spécification individuelle.
Avez-vous d'autres questions ou êtes-vous prêt à commander ?
La série EX600 sera disponible sur notre site Web sous peu. Si vous avez des questions supplémentaires sur le système ou souhaitez passer une commande, contactez notre équipe dès aujourd'hui pour obtenir des conseils d'experts sur les options de configuration pour votre application spécifique.
