En ce qui concerne les systèmes de traitement de l'air, les sécheurs d'air jouent un rôle pivot, surtout dans les applications industrielles. Mais qu'est-ce exactement qu'un sécheur d'air, et comment fonctionne-t-il ? Quels sont les différents types de sécheurs d'air disponibles, et lequel est le plus adapté à vos besoins ? Nous allons répondre à toutes ces questions dans ce blogue, en soulignant également la distinction entre les compresseurs d'air et les sécheurs d'air. Alors, commençons!
Qu'est-ce qu'un sécheur d'air ?
Un sécheur d'air est un équipement essentiel souvent utilisé en conjonction avec les systèmes d'air comprimé. Il sert à éliminer la vapeur d'eau de l'air comprimé. En faisant cela, il aide à protéger le système contre les dommages potentiels causés par la condensation de la vapeur d'eau dans le système, une tâche critique, surtout dans les climats humides et les applications industrielles exigeantes.
Que fait un sécheur d'air ?
Maintenant que nous savons ce qu'est un sécheur d'air, comprenons sa fonction de plus près. Un sécheur d'air fonctionne pour déshumidifier ou "sécher" l'air en éliminant efficacement la vapeur d'eau. Ce processus est essentiel dans des secteurs comme la fabrication, l'automobile et les centrales électriques, où l'eau dans l'air peut causer des dommages significatifs, conduisant à la rouille, à la corrosion et même au dysfonctionnement des équipements.
En séchant l'air, les sécheurs d'air maintiennent l'intégrité de vos systèmes, améliorent les performances, prolongent la durée de vie et réduisent les coûts de maintenance.
Types de sécheurs d'air
Les sécheurs d'air se déclinent en différents types, chacun conçu pour répondre à des applications et des exigences spécifiques. Voici les types de sécheurs d'air les plus courants
Sécheurs d'air réfrigérés
Les sécheurs d'air réfrigérés sont le type de sécheur d'air le plus couramment utilisé. Ils fonctionnent un peu comme votre réfrigérateur à la maison, en refroidissant l'air entrant jusqu'à ce que l'humidité se condense. Cette eau est ensuite évacuée, laissant l'air sec. Les sécheurs d'air réfrigérés sont généralement utilisés dans les applications industrielles générales où l'exigence de sécheresse n'est pas trop rigoureuse.
Un sécheur d'air réfrigéré est un choix populaire pour de nombreuses industries en raison de son efficacité énergétique et de son rapport coût-efficacité. La fonction principale d'un sécheur d'air réfrigéré est de diminuer la température de l'air comprimé, ce qui conduit à la condensation et, finalement, à l'élimination de l'eau.
Voici un aperçu étape par étape du processus :
Entrée d'air comprimé : L'air comprimé chaud et humide entre dans le sécheur d'air.
Refroidissement de l'air : L'air entrant est d'abord pré-refroidi dans un échangeur de chaleur air-air. Cette étape est essentielle pour l'efficacité énergétique. L'air sec et froid sortant refroidit l'air chaud et humide entrant.
Cycle de réfrigération : L'air entre ensuite dans un échangeur de chaleur air-réfrigérant. Ici, il est encore refroidi jusqu'à une température légèrement au-dessus du point de congélation, ce qui entraîne la condensation de la vapeur d'eau présente dans l'air.
Séparation de l'eau et drainage : Les gouttelettes d'eau condensées sont ensuite séparées du flux d'air, généralement à l'aide d'un séparateur centrifuge ou d'un autre type de séparateur d'humidité, et évacuées.
Réchauffage de l'air : Enfin, l'air sec et froid est réchauffé dans l'échangeur de chaleur air-air par l'air entrant. Cette étape empêche la condensation sur les tuyaux en aval et contribue également à l'efficacité énergétique globale du système.
Le résultat est de l'air comprimé sec, dépourvu d'humidité, qui est maintenant adapté à l'utilisation dans divers outils et machines sans risque de dommages causés par l'eau. Le point de rosée atteint par un sécheur d'air réfrigéré varie généralement entre 1,7 et 10 degrés Celsius, ce qui le rend adapté à la plupart des applications industrielles générales.
Sécheurs d'Air à Membrane
Les sécheurs d'air à membrane fonctionnent sur le principe de la perméation sélective. Dans ce processus, l'air comprimé traverse une membrane, la vapeur d'eau et d'autres impuretés traversent la paroi de la membrane et l'air sec passe à travers.
Les sécheurs d'air à membrane offrent une solution unique au défi du séchage de l'air comprimé. Au lieu d'utiliser des changements de température ou des produits chimiques pour éliminer l'humidité, ces systèmes utilisent des matériaux de membrane spéciaux pour séparer la vapeur d'eau de l'air. Voici un regard plus détaillé sur le processus :
Entrée d'Air Comprimé : L'air comprimé entre d'abord dans le sécheur d'air, emportant avec lui son humidité contenue.
Séparation par Membrane : L'air passe ensuite à travers un faisceau de fibres de membrane spécialement conçues. Ces fibres ont une perméabilité sélective, ce qui signifie qu'elles permettent à certaines composantes de l'air, comme la vapeur d'eau et d'autres petites particules, de passer plus facilement que d'autres.
Processus de Perméation : Au fur et à mesure que l'air comprimé parcourt la longueur des fibres de membrane, la vapeur d'eau traverse les parois des fibres et est balayée par un flux d'air de purge, laissant l'air sec continuer à travers le système. Certains systèmes utilisent une partie de l'air comprimé séché comme air de purge, tandis que d'autres peuvent utiliser une source d'air séparée ou un autre gaz.
Élimination de l'eau collectée : Les sécheurs à membrane nécessitent un pourcentage d'air sec et propre pour éliminer l'eau collectée. La quantité d'air de purge peut varier en fonction du point de rosée requis, mais en général, elle est entre 10 et 40% de votre air comprimé qui est évacué vers l'atmosphère pour l'élimination de l'eau collectée.
Sortie d'Air Sec : Le résultat est de l'air comprimé propre et sec à la sortie, prêt à être utilisé dans votre équipement ou vos processus.
Les sécheurs d'air à membrane sont particulièrement utiles dans les applications où l'espace est limité ou, si aucune source d'énergie n'est disponible, car ils sont généralement compacts et ne nécessitent pas d'électricité. De plus, ces systèmes sont silencieux et ont peu de pièces mobiles, ce qui les rend fiables et nécessitant peu d'entretien. Ils peuvent atteindre une large gamme de points de rosée, d'environ +40 degrés Celsius à aussi bas que -40 degrés Celsius, ce qui les rend polyvalents pour une gamme d'applications.
Quel sécheur d'air comprimé me convient-il ?
Les sécheurs d'air comprimé sont des composants indispensables d'un système d'air comprimé. Bien que l'humidité dans votre installation de compresseur soit inévitable, les problèmes que cette humidité peut causer en aval peuvent être significatifs. Laisser cette humidité dans votre système de compresseur est inacceptable, car elle peut contaminer les produits finaux et endommager l'équipement pneumatique et d'autres composants. C'est ici qu'un sécheur d'air entre en jeu. Les sécheurs sont l'un des équipements (avec les refroidisseurs) qui aident à sécher l'air humide, protégeant ainsi votre installation des effets néfastes de l'humidité. Mais quel type de sécheur d'air comprimé convient le mieux à vos besoins ?
Comment choisir un sécheur pour compresseur d'air ?
Essentiellement, la taille appropriée du sécheur doit sécher l'air au même rythme que votre compresseur produit de l'air pour répondre aux besoins de votre processus. Comme pour tout le reste sur l'air comprimé, des outils de calcul sont disponibles pour déterminer le sécheur optimal, et il n'est pas recommandé de se fier à des suppositions ou de simplement remplacer ce qui était là. En fin de compte, il y a six facteurs principaux à considérer lors de la sélection du sécheur approprié :
•Vitesse d'air maximale en pieds cubes standard par minute (scfm)
•Point de rosée souhaité
•Pression d'entrée de l'air comprimé
•Température de l'air d'entrée
•Température de l'air ambiant (et de l'eau, si le condenseur est refroidi à l'eau). En général, les sécheurs à dessiccant peuvent fournir un point de rosée aussi bas que -40°C / -40°F. Les applications exigeantes dans des industries telles que les tuyaux exposés au gel, les produits pharmaceutiques, la transformation des aliments et les applications nécessitant un air de très haute qualité peuvent bénéficier de l'air avec un point de rosée constant et prévisible. Les sécheurs frigorifiques atteignent généralement un point de rosée d'environ 3°C / 37°F. Cependant, les sécheurs à dessiccant ont un coût d'exploitation élevé en termes de consommation d'énergie et/ou de remplacement des médias. Un sécheur d'air frigorifique serait un excellent choix pour des applications qui nécessitent de l'air sec mais n'exigent pas un point de rosée critique.
Devriez-vous acheter un compresseur d'air avec un sécheur intégré ?
C'est un choix populaire, en général ! Lorsque l'espace est limité et que de l'air séché est requis, l'utilisation d'un compresseur avec un sécheur intégré est logique, mais si le compresseur ou le sécheur nécessite une réparation, le coût est souvent plus élevé que s'ils étaient achetés séparément. Le sécheur est conçu pour fonctionner avec le compresseur correspondant. L'ensemble du système est dans une armoire qui minimise l'empreinte nécessaire. À quel point le choix du sécheur est-il crucial pour l'efficacité globale du système ? Il peut être particulièrement significatif. Un sécheur d'air comprimé non optimisé pour l'efficacité peut facilement ajouter 25% à votre facture d'énergie globale. En revanche, un sécheur d'air compact optimisé pour l'efficacité ne devrait contribuer qu'à hauteur de 2%. La technologie de séchage et la taille du sécheur que vous choisissez devraient correspondre à votre débit de sortie d'air comprimé et aux spécifications de qualité de l'air.
Différence entre compresseur d'air et sécheur d'air
| Compresseur d'Air | Sécheur d'Air |
Fonction | Aspire l'air et le livre à une pression plus élevée. | Enlève l'humidité de l'air comprimé. |
Utilisation | Utilisé dans de nombreuses industries pour sa rapidité, sa propreté et sa faible génération de chaleur. | Associé à des systèmes d'air comprimé pour prévenir les problèmes liés à l'humidité. |
Types | À piston, à vis, centrifuge, etc. | Réfrigérant, déshydratant (desiccant), à membrane, etc. |
Opérations | Augmente la pression de l'air en diminuant le volume. | Réduit la teneur en humidité par refroidissement, absorption ou perméation. |
Composants | Moteur d'entraînement, chambre de compression, réservoir de stockage. | Entrée, mécanisme d'élimination de l'humidité, sortie. |

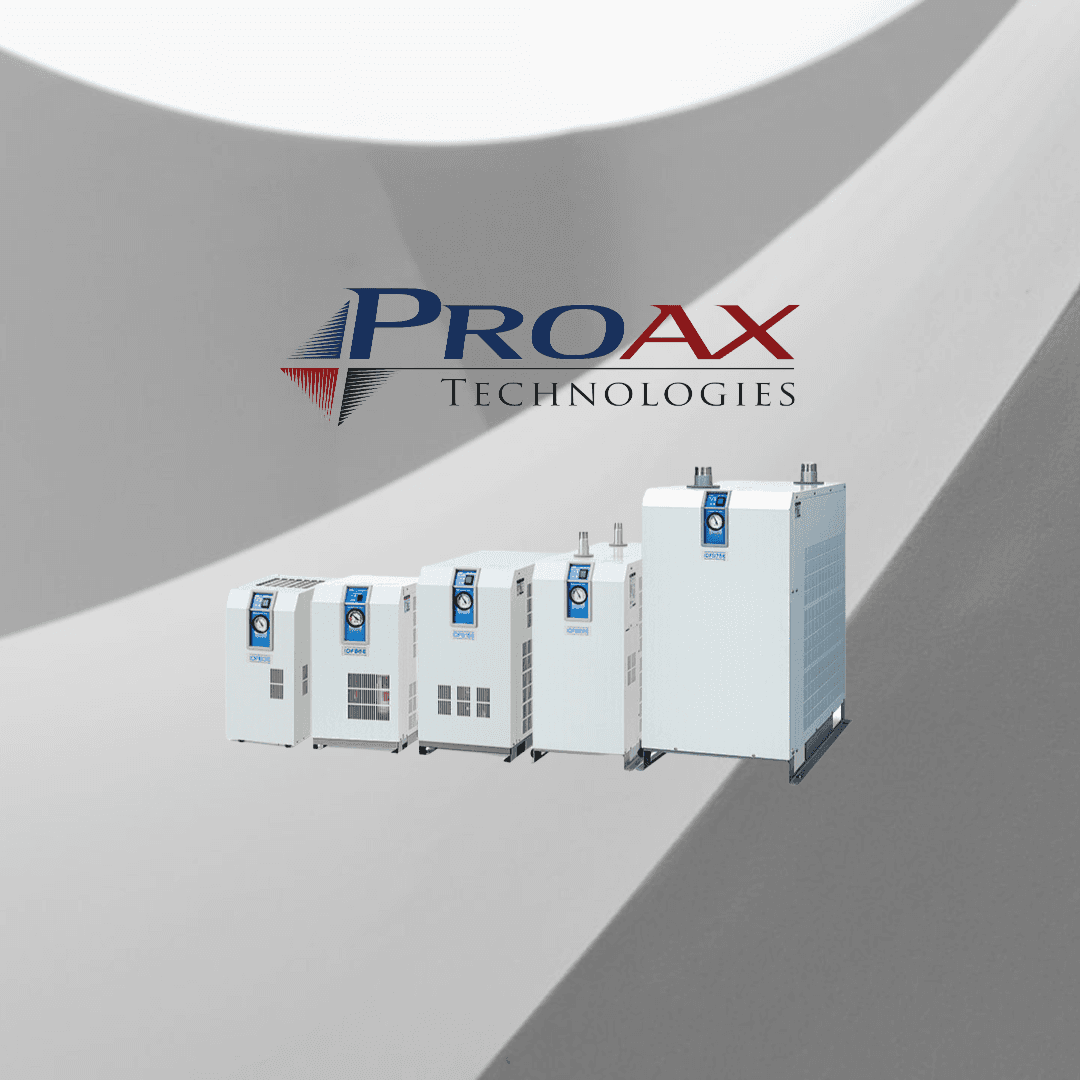

Les sécheurs d'air SMC sont des dispositifs conçus pour éliminer l'humidité de l'air comprimé de manière très efficace. Dans un système d'air compact, l'humidité peut être préjudiciable, causant la corrosion, l'entartrage et la contamination. En utilisant un sécheur d'air SMC, les industries peuvent prévenir ces dommages et prolonger la durée de vie utile de leurs instruments et équipements pneumatiques.
Contactez-nous dès aujourd'hui pour découvrir comment notre équipe peut vous aider à choisir les sécheurs d'air appropriés pour vos besoins, maximiser l'efficacité et repousser les limites de ce qui est possible.
