PHX2800900
MPN
CB TM2 16A F1 P
Weight
0.068 kg
Series CB-TM
CB TM2 16A F1 P - Disjoncteur de protection d'appareils thermomagnétique

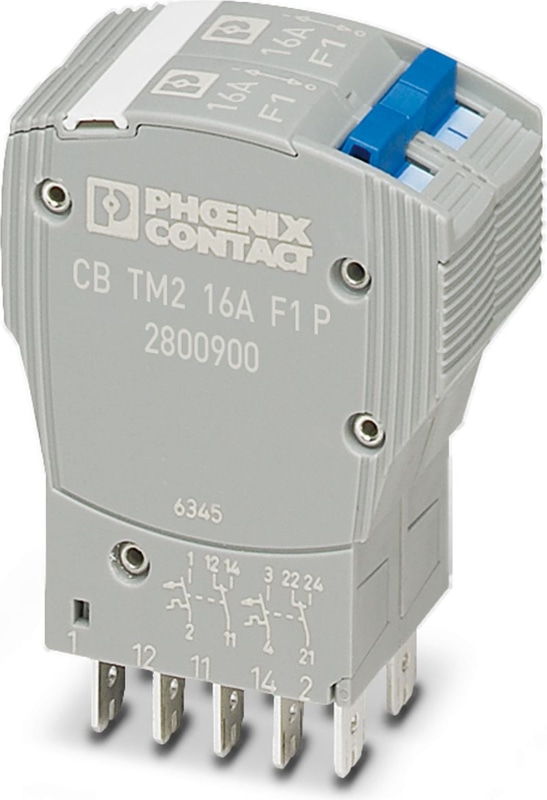

Support de protection d'appareil thermomagnétique, 2 pôles, ligne de caractéristique de déclenchement F1 (rapide), 2 contacts inverseurs, connecteur mâle pour élément de base.
Spécifications techniques
| Hauteur | 45 mm |
| Largeur | 24,6 mm |
| Profondeur | 52 mm |
| Température ambiante (fonctionnement) | -30 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Test d'humidité | 240 h, 95 % HR, 40 °C |
| Choc (fonctionnement) | 15g (IEC 60068-2-27, Test Ea) |
| Vibrations (fonctionnement) | 5g (IEC 60068-2-6, Test Fc) |
| Degré de protection | IP30 (zone d'actionnement) |
| Note d'assemblage | En cas de montage en rangée, le courant nominal de l'appareil peut être limité à 80 % seulement ou doit être surdimensionné en conséquence. |
| Indice d'inflammabilité selon UL 94 | V-0 |
| Type de montage | Sur l'élément de base |
| Couleur | gris |
| Nombre de postes | 2 |
| Groupe de matériaux isolants | II |
| Degré de pollution | 2 |
| Type | Homme |
| Type de fusible | F1 (coup rapide) |
| Tension de choc nominale | 2,5 kV (isolation accrue dans la zone d'actionnement) |
| Tension nominale | 80 V DC (IEC 60934) |
| Tension nominale | 80 V DC (UL 1077) |
| Tension nominale | 80 V DC (UL 508 - avec base enfichable) |
| Courant nominal IN | 16 A (IEC 60934) |
| Courant nominal IN | charge inductive selon UL 1077 |
| Courant nominal IN | 16 A DC (charge à faible induction selon UL 1077) |
| Courant nominal IN | 16 A DC (charge à faible induction selon UL 508 - avec base enfichable) |
| Courant nominal IN | 16 A |
| Tension nominale d'isolation Ui | 277 V AC (UL 1077) |
| Tension nominale d'isolation Ui | 250 V AC (IEC 60934) |
| Dissipation de puissance | 5,12 W (en fonctionnement nominal par canal) |
| Résistance de l'appareil | 8 mΩ |
| Résistance d'isolation Riso | > 100 MΩ (500 V DC) |
| Type d'actionnement | Type S |
| Méthode de déclenchement | TM (thermomagnétique) |
| Niveau de déclenchement | Mécanisme sans déclenchement (positif) |
| Pouvoir de coupure nominale en court-circuit Icn | 600 A (80 V DC) |
| Fusible de secours nécessaire | ≥ 64 A (I > Icn) |
| Capacité de commutation en court-circuit | 1000 A AC (277 V AC) |
| Capacité de commutation en court-circuit | 1000 A DC (50 V DC) |
| Rigidité diélectrique | 3000 V AC (zone d'action) |
| Rigidité diélectrique | 1500 V AC (circuit principal vers circuit auxiliaire) |
| Rigidité diélectrique | 1500 V AC (circuit principal ouvert) |
| Rigidité diélectrique | 1000 V AC (circuit auxiliaire ouvert) |
| Rigidité diélectrique | 1500 V AC (position à position) |
| Chute de tension | 0,13 V (à 1 x In) |
| Cycles de commutation, max. | 6000 (240 V AC / 1 x In) |
| Cycles de commutation, max. | 3000 (80 V DC/1 x In) |
| Circuit auxiliaire | 277 V AC / 0,5 A (faible induction) |
| Circuit auxiliaire | 277 V AC / 1 A (faible induction, maximum de 2000 cycles) |
| Circuit auxiliaire | 50 V DC / 1 A (faible induction) |
| Tension minimale de fonctionnement du contact auxiliaire | 10 V |
| Tension maximale de fonctionnement du contact auxiliaire | 240 V |
| Tension maximale de fonctionnement du contact auxiliaire | 240 V |
| Courant minimal de fonctionnement du contact auxiliaire | 10 mA |
| Courant maximal de fonctionnement du contact auxiliaire | 1 A |
| Normes/spécifications | EN 60934 |
| Désignation | Homologation UL |
| Identification | Listé UL UL 508 |
| Identification | Reconnu par UL/C-UL UL 1077 |
| Désignation | CSA |
| Identification | CSA CAN/CSA-C22.2 No. 235-04 |
| Désignation | Approbation de la construction navale |
| Identification | DNV GL |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement = 25 ; |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Outil de coupe, pour séparer les barres de pontage des ponts enfichables FBS ... et des ponts d'insertion EB ...
Ruban de repérage ZB, plat, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 12 mm, Nombre d'étiquettes: 5, hauteur du champ de texte: 12,15 mm, largeur du champ de texte: 5,15 mm
