Name: 1414373
Brand: Phoenix Contact
SKU: PHX1414373
Price: 17.4800 CAD
Availability: InStock

Distributeur Officiel

By Phoenix Contact

SKU

MPN

HC-M-20-CT-F

Weight

0.023 kg

Prendre note que cet item est Non Cancellable / Non Retournable

Series HC-M

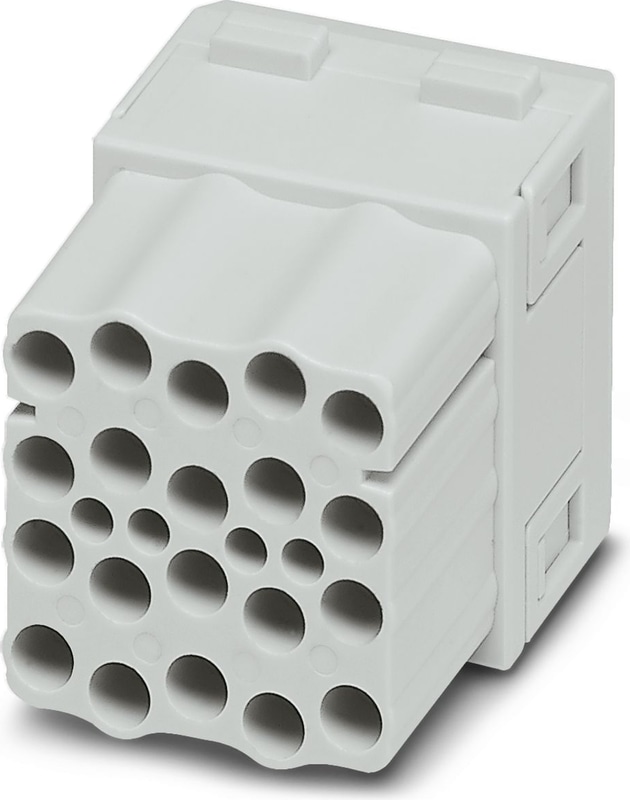

HC-M-20-CT-F - Module à élément de contact

Module à élément de contact, nombre de pôles: 20, contacts de puissance: 20, contacts de commande: 0, Connecteur femelle, Raccordement à sertir, 690 V, 16 A, 0,5 mm2 ... 4 mm2, application: Puissance

Hauteur	39,95 mm
Largeur	34,2 mm
Longueur	29,4 mm
Tension nominale (III/3)	690 V
Courant nominal	16 A
Tension de choc nominale	6 kV
Profil de connexion	20
Température ambiante (fonctionnement)	-40 °C ... 125 °C
Section du conducteur	0,5 mm² ... 4 mm²
Section de raccordement AWG	20 ... 12
Longueur de dénudage du fil individuel	7,5 mm
Diamètre de contact	2,5 mm
Cycles d'insertion/retrait	≥ 500
Note	Pour les boîtiers HEAVYCONNEC de type B6 à B48, cadre porte-modules articulé HC-M-B...MF-... requis, contacts imp CK2,5-ED..., contacts à sertir non fournis en standard.
Note	Les connecteurs ne peuvent être utilisés qu'en l'absence de charge ou de tension.
Série	HC-M-20

Couleur	Gris clair
Nombre d'emplacements pour les modules	2
Technologie de connexion	Connexion à sertir
Type de contact	tourné
Indice d'inflammabilité selon UL 94	V0
Degré de pollution	3
Catégorie de surtension	III
Instructions de montage	Pour garantir une utilisation correcte, l'installation dans un boîtier avec une protection IP54 ou supérieure est requise.
Type de support de contact	Modulaire
Matériau de contact	Alliage de cuivre
Matériau de la surface de contact	Ag (alternativement Au)
Matériau de support de contact	PC
Normes/réglementations	PC : Protection contre l'incendie dans les véhicules ferroviaires - ensembles d'exigences R22, R23 et R24 selon DIN EN 45545-2 (Niveau de risque HL1 - HL3)
Normes/réglementations	PC : Protection contre l'incendie dans les véhicules ferroviaires - ensembles d'exigences R22, R23 et R24 selon DIN EN 45545-2 (Niveau de risque HL1 - HL3)
Chine RoHS	Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e
Chine RoHS	Pas de substances dangereuses au-dessus des valeurs seuils

1584693
Douille entretoise pour porte-contacts avec contacts femelles CK 2,5-ED... torsadés. Pour éléments de contact série HC-A../ HC-BB.../ HC-M...)
1072067
Outil de déverrouillage, pour contacts tournés CK- 2,5-...
1212113
Pince à sertir, pour contacts tournés 1,6-ED..., CK 2,5-ED..., CK 4,0-ED..., 4 stations de matrice repérées, dispositif de verrouillage déverrouillable, introduction latérale, aide au positionnement incluse
1089092
Outil de montage, pour contacts à sertir CK 1,6... pour conducteurs de petite section
1663640
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 0,5 mm2 ... 0,5 mm2, AWG 20
1663653
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 0,75 mm2 ... 0,75 mm2, AWG 18
1663666
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 1 mm2 ... 1 mm2, AWG 18
1663679
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 1,5 mm2 ... 1,5 mm2, AWG 16
1663682
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 2,5 mm2 ... 2,5 mm2, AWG 14
1663695
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 3 mm2 ... 3 mm2, AWG 12
1663705
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 4 mm2 ... 4 mm2, AWG 12
1585647
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 0,14 mm2 ... 0,37 mm2, AWG 22 ... 26
1674859
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 0,5 mm2 ... 0,5 mm2, AWG 20
1674833
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 1 mm2 ... 1 mm2, AWG 18
1674820
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 1,5 mm2 ... 1,5 mm2, AWG 16
1674862
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 2,5 mm2 ... 2,5 mm2, AWG 14
1674846
Contact à sertir, diamètre de contact: 2,5 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 4 mm2 ... 4 mm2, AWG 12
1182085
Cadre support de module, taille: B6, version : pour le côté embase (a, b, c, ...), 4 mm2 ... 6 mm2, application: Cadre support de module
1182088
Cadre support de module, taille: B10, version : pour le côté embase (a, b, c, ...), 4 mm2 ... 6 mm2, application: Cadre support de module
1182090
Cadre support de module, taille: B16, version : pour le côté embase (a, b, c, ...), 4 mm2 ... 6 mm2, application: Cadre support de module
1182094
Cadre support de module, taille: B24, version : pour le côté embase (a, b, c, ...), 4 mm2 ... 6 mm2, application: Cadre support de module
1182087
Cadre support de module, taille: B6, version : pour le côté capot (A, B, C, ...), 4 mm2 ... 6 mm2, application: Cadre support de module
1182089
Cadre support de module, taille: B10, version : pour le côté capot (A, B, C, ...), 4 mm2 ... 6 mm2, application: Cadre support de module
1182093
Cadre support de module, taille: B16, version : pour le côté capot (A, B, C, ...), 4 mm2 ... 6 mm2, application: Cadre support de module
1182095
Cadre support de module, taille: B24, version : pour le côté capot (A, B, C, ...), 4 mm2 ... 6 mm2, application: Cadre support de module
