1414375
Distributeur OfficielSKU
PHX1414375
MPN
HC-M-25-CT-F
Weight
0.009 kg
Series HC-M

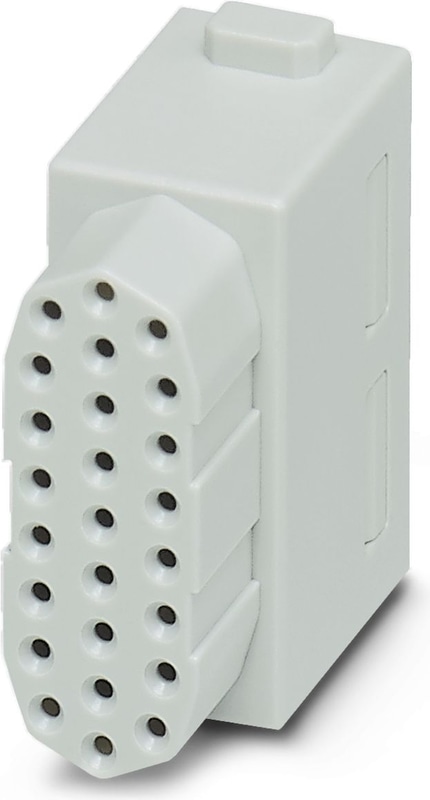

HC-M-25-CT-F - Module à élément de contact
Module à élément de contact, nombre de pôles: 25, contacts de puissance: 0, contacts de commande: 25, Connecteur femelle, Raccordement à sertir, 30 V, 4 A, 0,08 mm2 ... 0,5 mm2, application: Signal
Spécifications techniques
| Hauteur | 30,65 mm |
| Largeur | 34,2 mm |
| Longueur | 14,6 mm |
| Tension nominale (III/3) | 30 V |
| Tension nominale (III/2) | 60 V |
| Courant nominal | 4 A |
| Tension de choc nominale | 0,8 kV |
| Tension de choc nominale (III/2) | 0,8 kV |
| Tension de choc nominale (III/3) | 0,8 kV |
| Profil de connexion | 25 |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
| Section du conducteur | 0,08 mm² ... 0,5 mm² |
| Section de raccordement AWG | 28 ... 20 |
| Longueur de dénudage du fil individuel | 4,2 mm |
| Diamètre du câble externe | 2,2 mm |
| Diamètre de contact | 1 mm |
| Cycles d'insertion/retrait | ≥ 500 |
| Hauteur minimale du logement | 52 mm |
| Note | Pour boîtier HEAVYCONNEC de type B6 à B48, cadres à encliqueter nécessaires, contacts à sertir VS-...CD-1,0... (contacts à sertir non compris dans la livraison) |
| Note | Les connecteurs ne peuvent être utilisés qu'en l'absence de charge ou de tension. |
| Note | L'utilisation de goupilles de guidage (HC-CST) et de douilles (HC-CBU) est recommandée pour éviter les collisions de pointes dues à un mauvais alignement. |
| Série | HC-M-25 |
| Couleur | Gris clair |
| Nombre d'emplacements pour les modules | 1 |
| Technologie de connexion | Connexion à sertir |
| Type de contact | tourné |
| Indice d'inflammabilité selon UL 94 | V0 |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Instructions de montage | Pour garantir une utilisation correcte, l'installation dans un boîtier avec une protection IP54 ou supérieure est requise. |
| Type de support de contact | Modulaire |
| Matériau de contact | Alliage de cuivre |
| Matériau de la surface de contact | Au |
| Matériau de support de contact | PC |
| Normes/réglementations | PC : Protection contre l'incendie dans les véhicules ferroviaires - ensembles d'exigences R22, R23 et R24 selon DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
| Normes/réglementations | PC : Protection contre l'incendie dans les véhicules ferroviaires - ensembles d'exigences R22, R23 et R24 selon DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
