Distributeur OfficielSKU
MPN
EV-T2G4CC-DC80A-5,0M16ESBK11
Weight
4.5 kg
Series EV-T

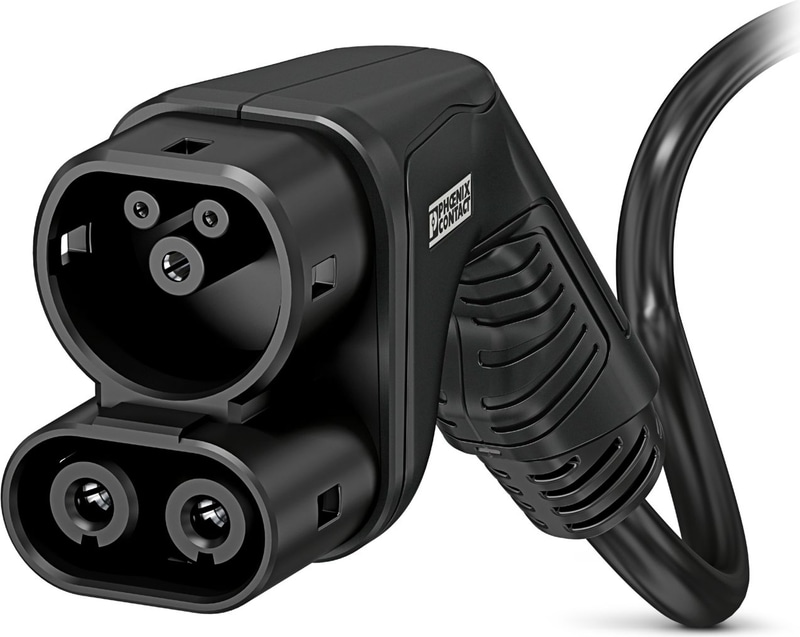

EV-T2G4CC-DC80A-5,0M16ESBK11 - Câble de charge DC
CHARX connect compact, CCS type 2, Câble de charge DC, avec connecteur de charge côté véhicule et extrémité de câble libre, avec contact PP raccordé, avec capteurs de température analogiques, pour la charge en courant continu (DC) des véhicules électriques (VE) 80 A / 1000 V (DC), Logo PHOENIX CONTACT, câble: 5 m, noir, droit, CEI 62196-3
- Gamme de produits complète
- Le bon câble de charge pour chaque application, de l'abri pour voiture au parc de charge
- Manipulation pratique grâce à la conception ergonomique
- Sur demande avec votre logo - pour une image de marque cohérente de votre station de recharge
- Conception et production conformes aux normes de l'industrie automobile IATF 16949 et ISO 9001
Spécifications techniques
| Type | Câble de chargement DC |
| Type | avec connecteur de chargement du véhicule et extrémité ouverte du câble |
| Type | Couleur du boîtier noir |
| Type | avec contact PP connecté |
| Application | pour recharger les véhicules électriques (VE) en courant continu (CC) |
| Application | pour l'installation de stations de recharge pour l'électromobilité (EVSE) |
| Application | Système de charge combiné |
| Logo apposé | "Logo "PHOENIX CONTACT |
| Conception | C-Line |
| Normes/réglementations | IEC 62196-3 |
| Norme de charge | CCS type 2 |
| Mode de chargement | Mode 4 |
| Hauteur | 144 mm (connecteur de chargement du véhicule) |
| Largeur | 71 mm (connecteur de charge du véhicule) |
| Profondeur | 243 mm (connecteur de charge du véhicule) |
| Longueur du conducteur | 5 m |
| Longueur de dénudage | 140 mm ±10 mm |
| Température ambiante (fonctionnement) | -30 °C ... 40 °C |
| Température ambiante (fonctionnement) | max. 55 °C (réduction du courant nécessaire, respecter la valeur limite de la température du contact DC de 90 °C) |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude maximale | 5000 m (au-dessus du niveau de la mer) |
| Degré de protection | IP54 (enfiché ; lorsque l'appareil est enfiché et prêt à fonctionner, le degré de protection n'est garanti que si les deux composants enfichés sont des produits d'origine de Phoenix Contact ou des produits appropriés conformes à la norme) |
| Puissance de charge (fonctionnement nominal) | 80 kW |
| Nombre de contacts de puissance | 3 (PE, DC+, DC-) |
| Courant nominal des contacts de puissance | 80 A (jusqu'à 40 °C) |
| Tension nominale pour les contacts de puissance | 1000 V DC |
| Nombre de contacts de signalisation | 2 (CP, PP) |
| Courant nominal pour les contacts de signalisation | 2 A |
| Tension nominale pour les contacts de signalisation | 30 V AC |
| Type de transmission du signal | Modulation de largeur d'impulsion avec communication par courant porteur modulé selon ISO/IEC 15118 / DIN SPEC 70121 |
| Note sur la méthode de connexion | Connexion sertie, ne peut être déconnectée |
| Codage des résistances | 1500 Ω (entre PE et PP) |
| Contrôle de la température | 2x Pt 1000 |
| Cycles d'insertion/retrait | > 10000 |
| Force d'insertion | < 100 N |
| Force de retrait | < 100 N |
| Ligne de conception | Standard |
| Couleur du boîtier | Noir |
| Couleur de la face d'accouplement | Noir |
| Zone de poignée en couleur | Noir |
| Étiquette | 8,9 mm x 28,9 mm (logo du client sur demande) |
| Matériau du boîtier | Plastique |
| Zone de manipulation des matériaux | Plastique |
| Matériau face d'accouplement | Plastique |
| Indice d'inflammabilité | V0 |
| Surface matérielle des contacts | Ag |
| Structure du câble | 3 x 16 mm² + 3 x 2 x 0.75 mm² |
| Normes/réglementations en matière de câblage | prEN 50620 / DIN EN 50620 |
| Classe de câblage | Classe 6 |
| Diamètre du câble externe | 21,2 mm ±0,4 mm |
| Type de conducteur | Droit |
| Résistance du câble | ≤ 0,00121 Ω/m (sur la base d'un noyau de puissance, à une température ambiante de 20°C). |
| Gaine extérieure, matériau | TPE-U |
| Gaine externe, couleur | Noir |
| Rayon de courbure minimal | 212 mm (10 x diamètre) |
| Poids du câble | max. 820 kg/km |
| Type de capteur | Pt 1000 |
| Normes/réglementations | DIN EN 60751 |
| Courant mesuré recommandé | 1 mA (1 V à 0°C) |
| Tolérance au niveau du capteur avec le courant mesuré recommandé | ±1 K |
| Plage de température | -50 °C ... 130 °C |
| Coefficient de température (TCR) | 3850 ppm/K |
| Stabilité à long terme (max. R0-Dérive) | 0,06 % (après 1000 heures à 130 °C) |
| Température d'arrêt | 90 °C équivalent à une valeur Pt 1000 de 1346,5 Ω |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement = 10 ; |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Pourquoi Proax pour Phoenix Contact 1106633?
Proax est le distributeur autorisé de Phoenix Contact 1106633. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 2 |
