1157954
Distributeur OfficielSKU
PHX1157954
MPN
REL-SR- 24DC/3X1AU/1X2AU/FG
Weight
0.022 kg
Series REL-SR

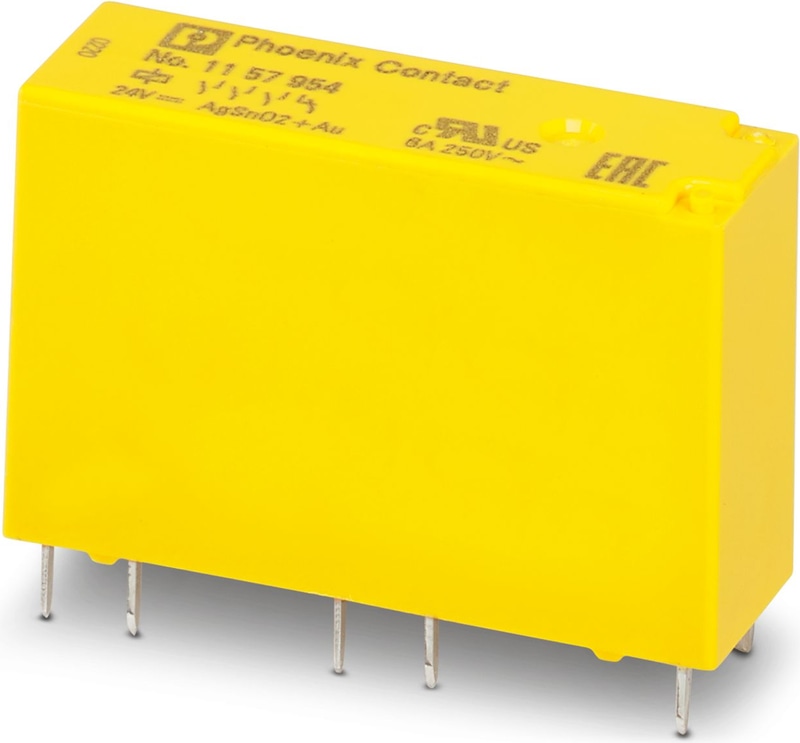

REL-SR- 24DC/3X1AU/1X2AU/FG - Relais de sécurité
Relais de sécurité à contacts forcés selon la norme DIN EN 61810-3 (type A), tension d'entrée 24 V DC, à contact doré multicouche, 3 contacts NO et 1 contact NF
Spécifications techniques
| Largeur | 13 mm |
| Hauteur | 24 mm |
| Profondeur | 40 mm |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude maximale | ≤ 2000 m |
| Degré de protection | RT II |
| Degré de protection | IP54 (lieu d'installation) |
| Tension d'entrée nominale UN | 24 V DC |
| Plage de tension d'entrée en référence à UN | voir le schéma |
| Courant d'entrée typique à UN | 15 mA |
| Temps de réponse typique | 10 ms |
| Délai de publication typique | 5 ms |
| Type de tension pour l'actionnement | DC |
| Puissance dissipée dans les conditions nominales | 0.36 W |
| Type de contact | 3 contacts N/O, 1 contact N/F |
| Type de contact de commutation | Contact unique |
| Matériau de contact | AgSnO, plaqué or dur |
| Contacts à guidage forcé selon la norme EN 61810-3 | Type A |
| Tension de commutation maximale | 250 V AC |
| Tension de commutation maximale | 300 V DC |
| Tension de commutation minimale | 10 V |
| Courant de commutation min. | 5 mA (10 V) |
| Courant d'appel maximum | 35 A (20 ms) |
| Limitation du courant continu | 6 A |
| Pouvoir de coupure (charge ohmique) max. | 144 W (24 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 100 W (48 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 75 W (60 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 55 W (110 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 50 W (220 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 1500 VA (250 V AC) |
| Capacité de commutation | 2 A (24 V, DC13) |
| Capacité de commutation | 3 A (230 V, AC15) |
| Tension d'essai | 4 kVrms (50 Hz, 1 min., enroulement/contact) |
| Tension d'essai | 2,5 kVrms (50 Hz, 1 min., contact/contact) |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Durée de vie mécanique | environ 107 cycles |
| Position de montage | tous |
| B10d | 810000 cycles (AC15, 250 V / 0,5 A, 1 NO) |
| B10d | 170000 cycles (AC15 ; 250 V / 2 A ; 1 NO) |
| B10d | 318000 cycles (DC13, 24 V / 1 A, 1 NO) |
| B10d | 208000 cycles (DC13, 24 V / 2 A, 1 NO) |
| Méthode de connexion | Connexion par soudure |
| Désignation | Distances d'isolement dans l'air et lignes de fuite entre les circuits de puissance |
| Normes/réglementations | DIN EN 50178 |
| Normes/réglementations | EN 61810-1 |
| Tension d'isolation nominale | 250 V AC |
| Tension de choc nominale | 4 kV |
| Isolation | Isolation de base |
| Isolation | Isolation sûre, isolation renforcée et 6 KV entre la bobine et le circuit de contact et entre les contacts 3-4, 5-6 à 7-8, 9-10 |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Désignation | Essai de gaz corrosif |
| Identification | ISA-S71.04. G3 Groupe dur |
| Identification | EN 60068-2-60 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
