PTMC 1,5/24-3 VDE0815
Weight
0.11 kg
Series PTMC
PTMC 1,5/24-3 VDE0815 - Panneau de brassage

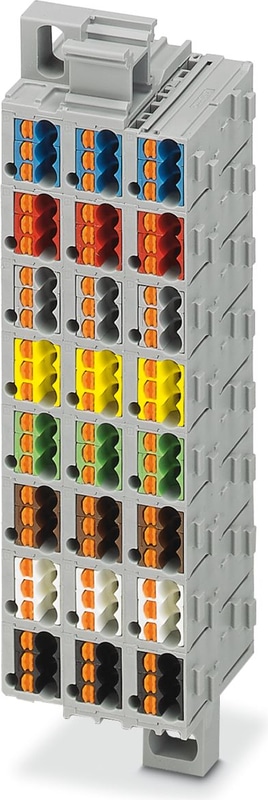

Panneau de brassage, Repérage de 1 - 24, tension nominale: 500 V, intensité nominale: 17,5 A, type de raccordement: Raccordement Push-in, section : 0,14 mm2 - 2,5 mm2, montage: Montage mural, coloris: gris
- Configuration colorée conforme à la norme VDE 0815
- Vue d'ensemble des points d'actionnement et de raccordement via un guidage de conducteur vertical
- Câblage sans outil dans des espaces très réduits grâce à une forme compacte
- Contact de qualité via la technologie Push-in en remplacement pour Wire-Wrap, Termi-Point, etc
Spécifications techniques
| Note | Étiquetés de 1 à 24 |
| Degré de pollution | 3 |
| Spécification de l'essai de protection contre les chocs | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protection du dos de la main | garantie |
| Protection des doigts | garantie |
| Résultat de l'essai de surtension | Test réussi |
| Résultat de l'essai de tension de tenue à fréquence industrielle | Test réussi |
| Consigne de tension de tenue de la fréquence d'alimentation | 1.89 |
| Résultat de l'essai de stabilité mécanique des points de connexion (connexion de 5 x conducteurs) | Test réussi |
| Note | Exemple de calcul pour la largeur du terminal: Pour chaque panneau de connexion à baies, 11 mm doivent être ajoutés. Exemple : Panneau de jonction 4 positions = n x 11 mm + 1,48 mm (4 x 11 mm + 1,48 mm = 45,48 mm) |
| Résultat du test de flexion et d'arrachement | Test réussi |
| Vitesse de rotation de l'essai de flexion | 10 tr/min |
| Essai de flexion | 135 |
| Essai de flexion section du conducteur/poids | 0,14 mm² / 0,2 kg |
| Essai de flexion section du conducteur/poids | 1,5 mm² / 0,4 kg |
| Essai de flexion section du conducteur/poids | 2,5 mm² / 0,7 kg |
| Résultat de l'essai de traction | Test réussi |
| Note | Exemple de calcul pour la hauteur des bornes: Pour chaque plaque de répartition ajoutée, il faut ajouter 8,60 mm. Exemple : Panneau de jonction 4 positions = n x 8,60 mm + 0,85 mm (4 x 8,60 mm + 0,85 mm = 35,25 mm). |
| Résultat de l'ajustement serré du support | Test réussi |
| Ajustement serré sur le support | NS 35 |
| Point de consigne | 1 N |
| Résultat du test de chute de tension | Test réussi |
| Résultat de l'essai de montée en température | Test réussi |
| Exigence essai d'élévation de la température | Augmentation de la température ≤ 45 K |
| Note | Le courant de charge maximal ne doit pas être dépassé par le courant total de tous les conducteurs connectés. |
| Résultat de la stabilité en court-circuit | Test réussi |
| Essai de court-circuit sur la section du conducteur | 1.5 |
| Courant de courte durée | 0,18 kA |
| Essai de court-circuit sur la section du conducteur | 2.5 |
| Courant de courte durée | 0,3 kA |
| Résultat de l'essai thermique | Test réussi |
| Preuve des caractéristiques thermiques (flamme d'aiguille) durée effective | 30 s |
| Résultat du test de vieillissement | Test réussi |
| Essai de vieillissement du bornier modulaire sans vis cycles de température | 192 |
| Oscillation, résultat du test de bruit à large bande | Test réussi |
| Spécification d'essai, oscillation, bruit à large bande | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre d'essai | Essai de durée de vie catégorie 1, classe B, montage sur le corps |
| Fréquence des tests | f1 = 5 Hz à f2 = 150 Hz |
| Niveau de TSA | 0,964 (m/s²)²/Hz |
| Accélération | 0.58g |
| Durée du test par axe | 5 h |
| Directives du test | Axes X, Y et Z |
| Résultat de l'essai de choc | Test réussi |
| Spécification d'essai, essai de choc | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Demi-sinus |
| Accélération | 5g |
| Durée du choc | 30 ms |
| Nombre de chocs par direction | 3 |
| Directives du test | Axes X, Y et Z (positif et négatif) |
| Indice de température relative du matériau isolant (Elec., UL 746 B) | 130 |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 |
| Application d'un matériau d'isolation statique dans le froid | -60 |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passé |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | passé |
| Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passé |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Raccordement selon la norme | IEC 60947-7-1 |
| Jauge cylindrique interne | A1 |
Accessories
Capot à bride, pour le montage direct en hauteur et support du repérage, profondeur: 13 mm, largeur: 22 mm, hauteur: 30 mm, coloris: gris
Capot à bride, pour montage direct inférieur, profondeur: 12,8 mm, largeur: 22 mm, hauteur: 29,1 mm, coloris: gris
Adaptateur de repérage, pour le montage direct en hauteur et support du repérage, profondeur: 13 mm, largeur: 11 mm, hauteur: 30 mm, coloris: gris
Outil de déverrouillage, pour blocs de jonction ST, s'utilise aussi comme tournevis pour tête fendue, dimensions : 0,4 x 2,5 x 75 mm, manche à deux composants, antidérapant
Adaptateur de repérage, pour le support du repérage, profondeur: 13 mm, largeur: 12,2 mm, hauteur: 30 mm, coloris: gris
Pont à boucle de fil métallique flexible, 50 pôles, section de conducteur : 0,5 mm2, longueur de boucle : 90 mm, longueur des embouts : 8 mm, couleur : bleu
Pont à boucle de fil métallique flexible, 50 pôles, section de conducteur : 0,5 mm2, longueur de boucle : 90 mm, longueur des embouts : 8 mm, couleur : noir
Pont à boucle de fil métallique flexible, 50 pôles, section de conducteur : 0,5 mm2, longueur de boucle : 90 mm, longueur des embouts : 8 mm, couleur : gris
Pont à boucle de fil métallique flexible, 50 pôles, section de conducteur : 0,5 mm2, longueur de boucle : 90 mm, longueur des embouts : 8 mm, couleur : rouge
Fiche de test, avec raccordement soudé, section de conducteur jusqu'à 1 mm2, nombre de pôles: 1, coloris: gris
