3050317
Distributeur OfficielSKU
PHX3050317
MPN
QTCU 2,5-TWIN-MT BU
Weight
0.014 kg
Series QTCU

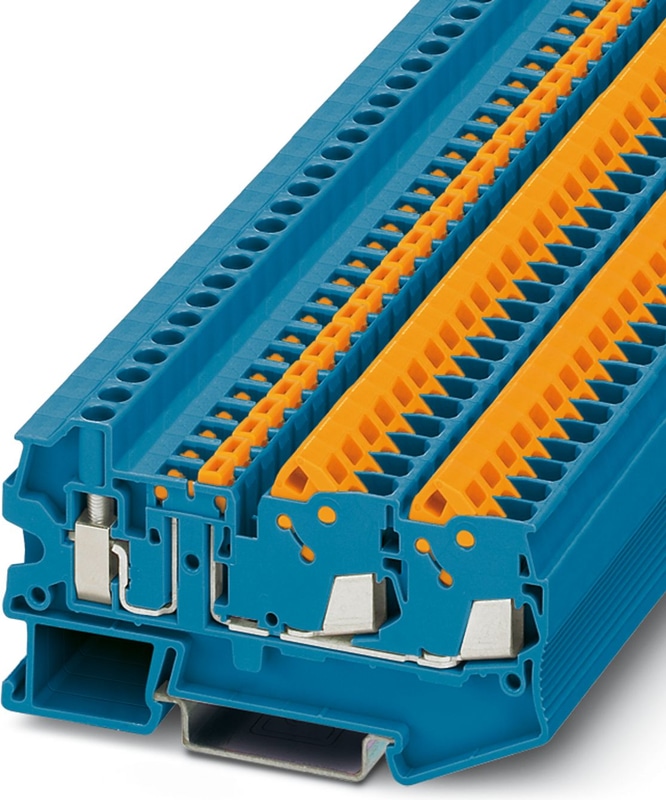

QTCU 2,5-TWIN-MT BU - Bloc de jonction à couteau de sectionnement
Bloc de jonction à couteau de sectionnement, tension nominale: 400 V, intensité nominale: 20 A, type de raccordement: Raccordement rapide, Section de référence: 2,5 mm2, section: 0,5 mm2 - 2,5 mm2, type de raccordement: Raccordement vissé, Section de référence: 2,5 mm2, section: 0,14 mm2 - 6 mm2, montage: NS 35/7,5, NS 35/15, coloris: bleu
- Le raccordement autodénudant QUICKON est utilisé côté armoire électrique.
- Les modèles hybrides combinent les avantages des différents modes de raccordement.
- Le raccordement vissé est utilisé côté raccordement.
Spécifications techniques
| Nombre de lignes | 1 |
| Nombre de connexions | 3 |
| Section nominale | 2,5 mm² |
| Couleur | Bleu |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Tension de choc nominale | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Raccordement selon la norme | IEC 60947-7-1 |
| Courant nominal IN | 20 A |
| Courant de charge maximal | 20 A (avec une section de conducteur de 2,5 mm²) |
| Tension nominale UN | 400 V |
| Panneau latéral ouvert | Oui |
| Puissance dissipée maximale dans les conditions nominales | 0.77 W |
| Indice de température relative du matériau isolant (Elec., UL 746 B) | 130 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Application d'un matériau d'isolation statique dans le froid | -60 °C |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passé |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | passé |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passé |
| Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Largeur | 6,2 mm |
| Largeur du couvercle d'extrémité | 2,2 mm |
| Longueur | 79,3 mm |
| Hauteur NS 35/7,5 | 42,8 mm |
| Hauteur NS 35/15 | 50,3 mm |
| Section transversale du conducteur solide min. | 0,5 mm² |
| Section du conducteur solide max. | 2,5 mm² |
| Section du conducteur flexible min. | 0,5 mm² |
| Section du conducteur flexible max. | 2,5 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 14 |
| Méthode de connexion | Connexion rapide |
| Matériau d'isolation du fil | PVC / PE |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60947-7-1 |
| Raccordement selon la norme | IEC 60947-7-1 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
