3050303
Distributeur OfficielSKU
PHX3050303
MPN
QTCU 2,5-TWIN
Weight
0.015 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series QTCU

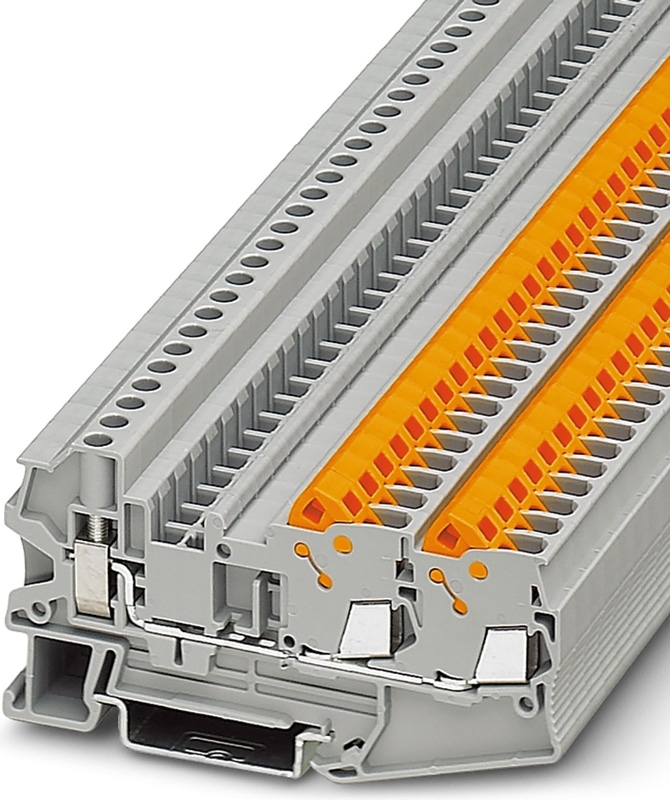

QTCU 2,5-TWIN - Blocs de jonction simple
Blocs de jonction simple, tension nominale: 800 V, intensité nominale: 24 A, type de raccordement: Raccordement rapide, Section de référence: 2,5 mm2, section: 0,5 mm2 - 2,5 mm2, type de raccordement: Raccordement vissé, Section de référence: 2,5 mm2, section: 0,14 mm2 - 6 mm2, montage: NS 35/7,5, NS 35/15, coloris: gris
- Les modèles hybrides combinent les avantages des différents modes de raccordement.
- Le raccordement autodénudant QUICKON est utilisé côté armoire électrique.
- Le raccordement vissé est utilisé côté raccordement.
Spécifications techniques
| Nombre de lignes | 1 |
| Nombre de connexions | 3 |
| Section nominale | 2,5 mm² |
| Couleur | gris |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Tension de choc nominale | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 0.77 W |
| Méthode de connexion | Connexion rapide |
| Raccordement selon la norme | IEC 60947-7-1 |
| Courant de charge maximal | 24 A (avec une section de conducteur de 2,5 mm²) |
| Courant nominal IN | 24 A |
| Tension nominale UN | 800 V |
| Méthode de connexion | Raccordement à vis |
| Raccordement selon la norme | IEC 60947-7-1 |
| Courant de charge maximal | 24 A (avec une section de conducteur de 2,5 mm²) |
| Courant nominal IN | 24 A |
| Tension nominale UN | 800 V |
| Panneau latéral ouvert | Oui |
| Spécification de l'essai de protection contre les chocs | IEC 60529:2001-02 |
| Protection du dos de la main | garantie |
| Protection des doigts | garantie |
| Résultat de l'essai de surtension | Test réussi |
| Point de consigne de l'essai de tension de surtension | 9,8 kV |
| Résultat de l'essai de tension de tenue à fréquence industrielle | Test réussi |
| Consigne de tension de tenue de la fréquence d'alimentation | 2 kV |
| Résultat de l'essai de stabilité mécanique des points de connexion (connexion de 5 x conducteurs) | Test réussi |
| Résultat du test de flexion et d'arrachement | Test réussi |
| Vitesse de rotation de l'essai de flexion | 10 tr/min |
| Essai de flexion | 135 |
| Essai de flexion section du conducteur/poids | 0,2 mm² / 0,2 kg |
| Essai de flexion section du conducteur/poids | 4 mm² / 0,9 kg |
| Essai de flexion section du conducteur/poids | 6 mm² / 1,4 kg |
| Résultat de l'essai de traction | Test réussi |
| Essai de traction sur la section transversale du conducteur | 0,2 mm² |
| Consigne de force de traction | 10 N |
| Essai de traction sur la section transversale du conducteur | 4 mm² |
| Consigne de force de traction | 60 N |
| Essai de traction sur la section transversale du conducteur | 6 mm² |
| Consigne de force de traction | 80 N |
| Résultat de l'ajustement serré du support | Test réussi |
| Ajustement serré sur le support | NS 35 |
| Point de consigne | 1 N |
| Résultat du test de chute de tension | Test réussi |
| Exigences, chute de tension | ≤ 3,2 mV |
| Résultat de l'essai de montée en température | Test réussi |
| Résultat de la stabilité en court-circuit | Test réussi |
| Essai de court-circuit sur la section du conducteur | 2,5 mm² |
| Courant de courte durée | 0,3 kA |
| Résultat du test de vieillissement | Test réussi |
| Essai de vieillissement du bornier modulaire sans vis cycles de température | 192 |
| Résultat de l'essai thermique | Test réussi |
| Preuve des caractéristiques thermiques (flamme d'aiguille) durée effective | 30 s |
| Indice de température relative du matériau isolant (Elec., UL 746 B) | 130 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Application d'un matériau d'isolation statique dans le froid | -60 °C |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passé |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | passé |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passé |
| Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Largeur | 6,2 mm |
| Longueur | 82,5 mm |
| Hauteur NS 35/7,5 | 42,8 mm |
| Hauteur NS 35/15 | 50,3 mm |
| Largeur du couvercle d'extrémité | 2,2 mm |
| Méthode de connexion | Connexion rapide |
| Raccordement selon la norme | IEC 60947-7-1 |
| Couple de serrage, min | 0,6 Nm |
| Couple de serrage max | 0,8 Nm |
| Longueur de dénudage | 9 mm |
| Diamètre maximal du fil, isolation comprise | 3,8 mm |
| Section transversale du conducteur solide min. | 0,5 mm² |
| Section du conducteur solide max. | 2,5 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 14 |
| Section du conducteur flexible min. | 0,5 mm² |
| Section du conducteur flexible max. | 2,5 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 20 |
| Max. Section du conducteur AWG, flexible | 14 |
| Raccordement selon la norme | IEC/EN 60079-7 |
| Nom du certificat de test | KEMA 05ATEX2148 U |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 14 |
| Matériau d'isolation du fil | PVC / PE |
| Méthode de connexion | Raccordement à vis |
| Raccordement selon la norme | IEC 60947-7-1 |
| Filet de vis | M3 |
| Section transversale du conducteur solide min. | 0,14 mm² |
| Section du conducteur solide max. | 6 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 10 |
| Section du conducteur flexible min. | 0,14 mm² |
| Section du conducteur flexible max. | 4 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 4 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 4 mm² |
| 2 conducteurs de même section, solides min. | 0,14 mm² |
| 2 conducteurs de même section, solides max. | 1,5 mm² |
| 2 conducteurs de même section, toronnés min. | 0,14 mm² |
| 2 conducteurs de même section, toronnés max. | 1,5 mm² |
| Deux conducteurs de même section toronnés, avec embout et sans gaine plastique, au minimum | 0,14 mm² |
| Deux conducteurs de même section toronnés, avec embout et sans gaine plastique, au maximum | 1,5 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au minimum | 0,5 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum | 2,5 mm² |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60947-7-1 |
| Raccordement selon la norme | IEC/EN 60079-7 |
| Raccordement selon la norme | IEC 60947-7-1 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
