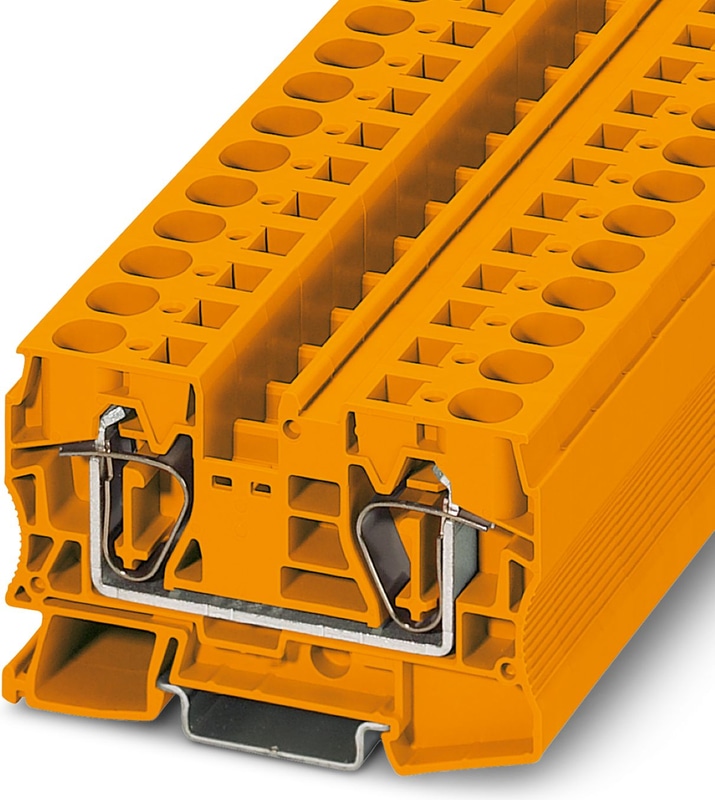

ST 16 OG - Blocs de jonction simple
Blocs de jonction simple, tension nominale: 1000 V, intensité nominale: 76 A, nombre de connexions: 2, type de raccordement: Raccordement à ressort, Section de référence: 16 mm2, section : 0,2 mm2 - 25 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: orange
- Les possibilités des ponts réducteurs dans le système CLIPLINE complete sont décrites au chapitre « Accessoires pour le système CLIPLINE complete ».
- La double ligne de pontage permet de réaliser, outre un pontage en chaîne individuel, un pont réducteur sur les bloc de jonction par tension à ressort de petite section.
Spécifications techniques
| Nombre de lignes | 1 |
| Nombre de connexions | 2 |
| Potentiels | 1 |
| Section nominale | 16 mm² |
| Couleur | Orange |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Type de montage | NS 35/7,5 |
| Tension de choc nominale | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 2.43 W |
| Courant de charge maximal | 90 A (avec une section de conducteur de 25 mm²) |
| Courant nominal IN | 76 A |
| Tension nominale UN | 1000 V |
| Panneau latéral ouvert | Oui |
| Largeur | 12,2 mm |
| Largeur du couvercle d'extrémité | 2,2 mm |
| Longueur | 80 mm |
| Hauteur NS 35/7,5 | 51,5 mm |
| Hauteur NS 35/15 | 59 mm |
| Connexion | 1 niveau |
| Méthode de connexion | Connexion à ressort |
| Longueur de dénudage | 18 mm |
| Raccordement selon la norme | IEC 60947-7-1 |
| Section transversale du conducteur solide min. | 0,2 mm² |
| Section du conducteur solide max. | 25 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 4 |
| Section du conducteur flexible min. | 0,2 mm² |
| Section du conducteur flexible max. | 16 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 24 |
| Max. Section du conducteur AWG, flexible | 6 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,25 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 16 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,25 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 16 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au minimum | 1,5 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum | 4 mm² |
| Jauge cylindrique interne | A7 |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60947-7-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Outil de déverrouillage, pour blocs de jonction ST, s'utilise aussi comme tournevis pour tête fendue, dimensions : 1,0 x 5,5 x 150 mm, manche à deux composants, antidérapant
Pont réducteur, Pontage de PTPOWER 35 sur les blocs de jonction ST 16 ou PT 16 N, pas: 14,5 mm, nombre de pôles: 2, longueur: 5 mm, coloris: rouge
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argent
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté- Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Aluminium, aucun revêtement, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
Ruban de repérage ZB, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 12,2 mm, Nombre d'étiquettes: 5, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 12,15 mm
Ruban de repérage ZB, Rubans, blanc, repéré, impression longitudinale: L1, L2, L3, N, PE, type de montage: encliqueter, pour bloc de jonction au pas de : 12,2 mm, Nombre d'étiquettes: 5, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 12,15 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 12 mm, Nombre d'étiquettes: 40, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 11,45 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : TOPMARK NEO, LASER TOPMARK, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, type de montage: encliqueter, pour bloc de jonction au pas de : 12 mm, Nombre d'étiquettes: 30, hauteur du champ de texte: 9,6 mm, largeur du champ de texte: 10,8 mm
Ruban de repérage ZB, plat, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 12 mm, Nombre d'étiquettes: 5, hauteur du champ de texte: 12,15 mm, largeur du champ de texte: 5,15 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 12 mm, Nombre d'étiquettes: 40, hauteur du champ de texte: 5,1 mm, largeur du champ de texte: 11,45 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : TOPMARK NEO, LASER TOPMARK, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, type de montage: encliqueter, pour bloc de jonction au pas de : 12 mm, Nombre d'étiquettes: 30, hauteur du champ de texte: 4,7 mm, largeur du champ de texte: 11,2 mm
Fiche de test, avec raccordement soudé, section de conducteur jusqu'à 1 mm2, nombre de pôles: 1, coloris: gris
Butée, support terminal des UKH 50 à UKH 240, s'insère sur le profilé NS 35 et se fixe avec 2 vis, largeur : 10 mm, coloris : aluminium
