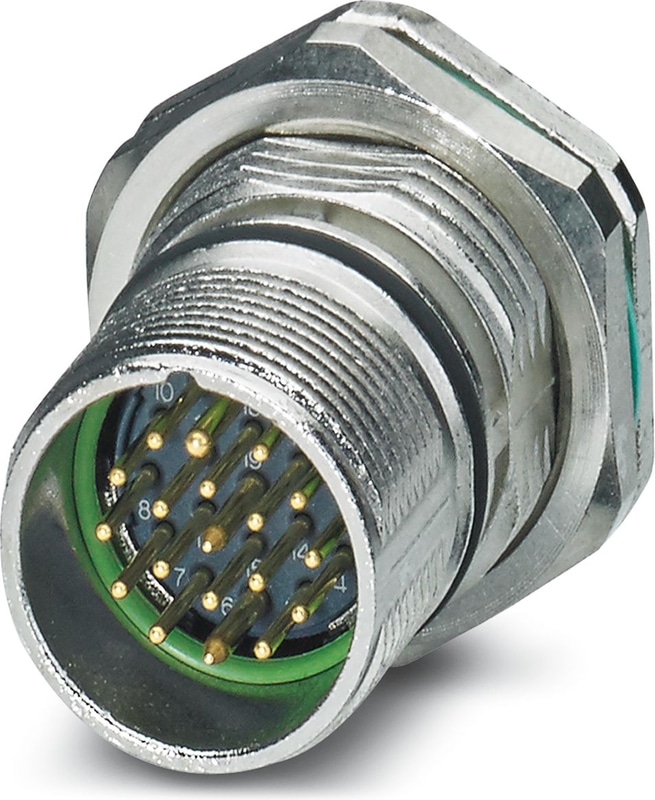

Similar to figure, please order crimp contacts separately
1624020
Distributeur OfficielSKU
PHX1624020
MPN
CA-1RP1N8AHZ00
Weight
0.048 kg
Series CA
CA-1RP1N8AHZ00 - Connecteur d'appareil face arrière
M23, Connecteur d'appareil face arrière, série: CA, droit, blindé: oui, Pour verrouillage standard et SPEEDCON, Nombre de pôles: 16+2+FE, Sens de rotation: standard, type de contact: Mâle, Raccordement à sertir, Joint axial, Fixation centrale, codage: N, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1245049
- Utilisation sûre sur le terrain grâce aux indices de protection élevés
- Connecteurs pour l'équipement flexible sur site
- Protection CEM globale pour une transmission fiable des signaux
- Raccordement à sertir : équipement résistant aux vibrations et aux températures
- Montage mural spécifique à l'application, disponible au choix avec filetage ou protection anti-torsion et contre-écrou
Spécifications techniques
| Note | Informations pour la commande : Commander séparément les contacts à sertir 16 x Ø 1 mm, 2 x Ø 1,5 mm, 1 x Ø 1,5 (PE, premier) |
| Codage | n |
| Matériau de l'isolant | PA 6.6 |
| Méthode de connexion des contacts | Connexion à sertir |
| Type de contacts | Épingle |
| Application | Signal |
| Nombre de postes | 19 |
| Sens de rotation | Standard |
| Diamètre des contacts de puissance | 1,5 mm |
| Section du fil de Litz des contacts de puissance min. | 0,08 mm² |
| Section du fil de Litz des contacts de puissance max. | 1 mm² |
| Courant nominal pour les contacts de puissance | 10 A |
| Note | pour une section de raccordement maximale |
| Tension nominale | 48 V AC |
| Tension nominale | 74 V DC |
| Tension de choc nominale | 1,5 kV |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Diamètre des contacts de signalisation | 1 mm |
| Section du fil de Litz des contacts de signalisation min. | 0,08 mm² |
| Section du fil de Litz des contacts de signal max. | 1 mm² |
| Courant nominal par contact de signal | 8 A |
| Tension nominale du contact de signalisation | 48 V AC |
| Tension de choc nominale | 1,5 kV |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Matériau du boîtier | Pièces tournées : alliage de cuivre et de zinc (CuZn), pièces moulées sous pression : zinc (GD-Zn) |
| Type de verrouillage | pour le verrouillage standard et SPEEDCON |
| Degré de protection (lorsqu'il est branché) | IP67 |
| Type de fil | M23 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Contact à sertir, Mâle, tourné, diamètre de contact: 1 mm, zone de sertissage: 0,08 mm2 ... 0,22 mm2, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1244971- Contact à sertir, Mâle, tourné, diamètre de contact: 1 mm, zone de sertissage: 0,14 mm2 ... 0,56 mm2, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1244971
- Contact à sertir, Mâle, tourné, diamètre de contact: 1 mm, zone de sertissage: 0,5 mm2 ... 1 mm2, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1244972
Contact à sertir, Mâle, tourné, diamètre de contact: 1,5 mm, zone de sertissage: 0,08 mm2 ... 0,22 mm2, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1245475- Contact à sertir, Mâle, tourné, diamètre de contact: 1,5 mm, zone de sertissage: 0,14 mm2 ... 0,56 mm2, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1245475
- Contact à sertir, Mâle, tourné, diamètre de contact: 1,5 mm, zone de sertissage: 0,5 mm2 ... 1 mm2, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1244973
- Contact à sertir, Tige, avancé, tourné, diamètre de contact: 1,5 mm, zone de sertissage: 0,5 mm2 ... 1 mm2, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1244974
Cache de protection en plastique, antistatique, pour connecteurs des séries RF, SF, CA, RC, avec filet extérieur M23
Cache de protection métallique, M23, série: RC, UC, RF, SF, NC, RM, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1241739
Cache de protection métallique, M23, série: RC, UC, RF, SF, NC, RM, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1241735
Outil de déverrouillage pour porte-contacts pour la fixation des connecteurs d'appareil de signal M23
