Name: 1624014
Brand: Phoenix Contact
SKU: PHX1624014
Price: 36.5100 CAD
Availability: InStock

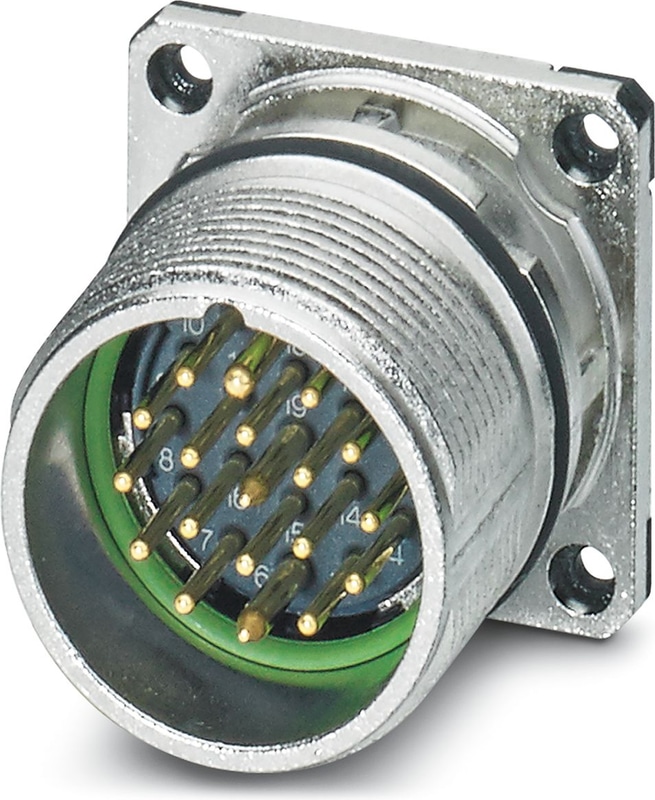

Similar to figure, please order crimp contacts separately

Distributeur Officiel

By Phoenix Contact

SKU

MPN

CA-1RP1N8A2S00

Weight

0.026 kg

Series CA

CA-1RP1N8A2S00 - Embases paroi avant

M23, Embases paroi avant, série: CA, droit, blindé: oui, Pour verrouillage standard et SPEEDCON, Nombre de pôles: 16+2+FE, Sens de rotation: standard, type de contact: Mâle, Raccordement à sertir, Joint plat, 4x Ø 3,2, cote de bride: 25 mm x 25 mm, codage: N

Utilisation sûre sur le terrain grâce aux indices de protection élevés
Connecteurs pour l'équipement flexible sur site
Protection CEM globale pour une transmission fiable des signaux
Raccordement à sertir : équipement résistant aux vibrations et aux températures

Note	Informations pour la commande : Commander séparément les contacts à sertir 16 x Ø 1 mm, 2 x Ø 1,5 mm, 1 x Ø 1,5 (PE, premier)
Codage	n
Matériau de l'isolant	PA 6.6
Méthode de connexion des contacts	Connexion à sertir
Type de contacts	Épingle
Application	Signal
Nombre de postes	19
Sens de rotation	Standard
Diamètre des contacts de puissance	1,5 mm
Section du fil de Litz des contacts de puissance min.	0,08 mm²
Section du fil de Litz des contacts de puissance max.	1 mm²
Courant nominal pour les contacts de puissance	10 A
Note	pour une section de raccordement maximale
Tension nominale	48 V AC
Tension nominale	74 V DC
Tension de choc nominale	1,5 kV
Catégorie de surtension	III

Degré de pollution	3
Diamètre des contacts de signalisation	1 mm
Section du fil de Litz des contacts de signalisation min.	0,08 mm²
Section du fil de Litz des contacts de signal max.	1 mm²
Courant nominal par contact de signal	8 A
Tension nominale du contact de signalisation	48 V AC
Tension de choc nominale	1,5 kV
Catégorie de surtension	III
Degré de pollution	3
Matériau du boîtier	GD-Zn
Dimensions de la bride	25 mm x 25 mm
Type de verrouillage	pour le verrouillage standard et SPEEDCON
Degré de protection (lorsqu'il est branché)	IP67
Type de fil	M23
Chine RoHS	Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e
Chine RoHS	Pas de substances dangereuses au-dessus des valeurs seuils

1623776
Contact à sertir, Mâle, tourné, diamètre de contact: 1 mm, zone de sertissage: 0,08 mm2 ... 0,22 mm2, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1244971
1623777
Contact à sertir, Mâle, tourné, diamètre de contact: 1 mm, zone de sertissage: 0,14 mm2 ... 0,56 mm2, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1244971
1623778
Contact à sertir, Mâle, tourné, diamètre de contact: 1 mm, zone de sertissage: 0,5 mm2 ... 1 mm2, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1244972
1627292
Contact à sertir, Mâle, tourné, diamètre de contact: 1,5 mm, zone de sertissage: 0,08 mm2 ... 0,22 mm2, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1245475
1627291
Contact à sertir, Mâle, tourné, diamètre de contact: 1,5 mm, zone de sertissage: 0,14 mm2 ... 0,56 mm2, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1245475
1623779
Contact à sertir, Mâle, tourné, diamètre de contact: 1,5 mm, zone de sertissage: 0,5 mm2 ... 1 mm2, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1244973
1623780
Contact à sertir, Tige, avancé, tourné, diamètre de contact: 1,5 mm, zone de sertissage: 0,5 mm2 ... 1 mm2, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1244974
1604225
Capuchon de protection - RC-Z2059
1611797
Cache de protection en plastique, antistatique, pour connecteurs des séries RF, SF, CA, RC, avec filet extérieur M23
1604260
Cache de protection métallique, M23, série: RC, UC, RF, SF, NC, RM, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1241739
1604236
Cache de protection métallique, M23, série: RC, UC, RF, SF, NC, RM, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1241735
1620699
Outil de déverrouillage pour porte-contacts pour la fixation des connecteurs d'appareil de signal M23
1620704
Détrompage par couleur, coloris: vert
1620705
Détrompage par couleur, coloris: orange
1620706
Détrompage par couleur, coloris: noir
