Distributeur OfficielSKU
MPN
SAC-4P-M12MS/ 2,0-960 VA
Weight
0.148 kg
Series SAC-4P

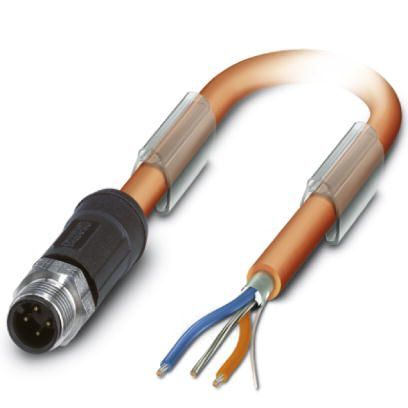

SAC-4P-M12MS/ 2,0-960 VA - Câble préconfectionné pour bus
Câble préconfectionné pour bus, FOUNDATION Fieldbus (31,25 kbit/s), 3-pôles, PVC, orange RAL 2003, blindé, connecteur mâle droit M12, codage: A, sur extrémité libre, longueur de câble: 2 m
Spécifications techniques
| Longueur du câble | 2 m |
| Longueur de dénudage de l'extrémité libre du conducteur | 50 mm |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| Degré de protection | IP65 |
| Degré de protection | IP67 |
| Degré de protection | IP68 |
| Degré de protection | IP69K |
| Note | D'autres produits avec un type de câble variable et une longueur de câble variable peuvent être trouvés dans la section des accessoires. |
| Courant nominal à 40°C | 4 A |
| Tension nominale | 48 V AC |
| Tension nominale | 60 V DC |
| Nombre de postes | 3 |
| Zone de poignée en couleur | Noir |
| Résistance de l'isolation | ≥ 100 MΩ |
| Codage | A - standard |
| Type/catégorie de signal | FOUNDATION Fieldbus, 31,25 kbps |
| Affichage de l'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Cycles d'insertion/retrait | ≥ 100 |
| Couple | 0,4 Nm (connecteur M12) |
| Indice d'inflammabilité selon UL 94 | HB |
| Matériau de contact | CuSn |
| Matériau de la surface de contact | Ni/Au |
| Matériau de support de contact | TPU GF |
| Matériau du corps de la poignée | TPU, difficilement inflammable, auto-extinguible |
| Matériau, molettes | Acier inoxydable |
| Matériau d'étanchéité | NBR |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 1 (Fiche) = BU (DATA-) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 2 (Fiche) = OG (DATA+) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 3 (fiche) = SR (bouclier) |
| Type de câble | FOUNDATION Fieldbus orange |
| Type de câble (abréviation) | 960 |
| Structure du câble | 2xAWG18/7 + 1xAWG20/7 |
| Section du conducteur | 2x 0,75 mm² (ligne de signal) |
| Section du conducteur | 1x 0,5 mm² (fil de drainage) |
| AWG Ligne de signal | 18 |
| Structure du conducteur Ligne de signal | 7x 0,40 mm |
| Diamètre de l'âme, isolation comprise | 2,24 mm ±0,05 mm |
| Épaisseur, isolation | 0,5 mm |
| Couleurs des fils | Bleu, orange |
| Paires torsadées | 2 cœurs pour la paire |
| Torsion générale | Une paire avec un fil de vidange et des pièces de remplissage pour l'âme |
| Blindage | Feuille d'aluminium plastifiée avec fil d'évacuation |
| Couverture du blindage optique | 100 % |
| Épaisseur de la gaine extérieure | 1 mm |
| Diamètre extérieur du câble D | 7,5 mm ±0,25 mm |
| Rayon de courbure le plus faible, installation fixe | 75 mm |
| Poids du câble | 56,552 kg/km |
| Résistance à la traction PRV | 260 N |
| Gaine externe, couleur | orange RAL 2003 |
| Gaine extérieure, matériau | PVC |
| Matériau isolation du conducteur | PO (ligne de signal) |
| Matériau du conducteur | Fils de litz en Cu étamé |
| Résistance du conducteur | ≤ 19,35 Ω/km (ligne de signalisation) |
| Résistance du conducteur | 26 Ω/km (bouclier) |
| Capacité de travail | 78 nF (à 1 kHz) |
| Capacité du câble | 147 pF/m (à 1 kHz, âme/blindage) |
| Capacité du câble | ≤ 3,94 pF/m (déséquilibre de capacité) |
| Vitesse du signal | 0.66 c |
| Atténuation du blindage | 3 dB/km (à 39 kHz) |
| Impédance du câble | 100 Ω ±20 % (à 31,25 kHz) |
| Inductance du conducteur | 0,6233 µH/m |
| Tension nominale, câble | 300 V |
| Propriétés particulières | Normes UL PLTC-ER et ITC |
| Résistance à la flamme | UL 1685 (CSA FT 4) |
| Résistance à la flamme | UL 1685 (plateau vertical) |
| Résistance à la flamme | UL 1666 (colonne montante) |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (câble, installation fixe) |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Cache de protection M12 en plastique avec bande de fixation pour lignes de capteurs, pour des connecteurs mâles M12 non affectés
Tournevis dynamométrique, couple de serrage préréglé de 0,4 Nm et entraînement hexagonal de 4 mm pour connecteur M12
Embout d'adaptateur, pour outils dynamométriques TSD-M..., entraînement 1/4"-E6,3, avec six pans de 4 mm pour embouts SAC
Embout enfichable pour le montage de câbles de capteurs/actionneurs munis de connecteurs M12 et de connecteurs M12 à équiper avec diamètre d'écrou moleté à six pans de 14 mm, pour emmanchement à six pans de 4 mm
Connecteur, 5-pôles, blindé, connecteur mâle droit M12, codage: A, Raccordement vissé, matériau de la molette: Acier inoxydable 1.4404, presse-étoupe M16, diamètre extérieur du câble 5,5 mm ... 8,6 mm
Connecteur, 5-pôles, blindé, connecteur femelle droit M12, codage: A, Raccordement vissé, matériau de la molette: Acier inoxydable 1.4404, presse-étoupe M16, diamètre extérieur du câble 5,5 mm ... 8,6 mm
Répartiteur en T, FOUNDATION Fieldbus, PROFIBUS PA, 4-pôles, non blindé, connecteur mâle droit M12, codage: A, sur Connecteur femelle droit M12, codage: A et Connecteur femelle droit M12, codage: A, Répartiteur parallèle
Résistance de terminaison FOUNDATION Fieldbus™, 4 pôles, connecteur mâle M12, acier inoxydable
