Distributeur OfficielSKU
MPN
SAC-4P-M12MS/ 2,0-990/M12FS
Weight
0.193 kg
Series SAC-4P

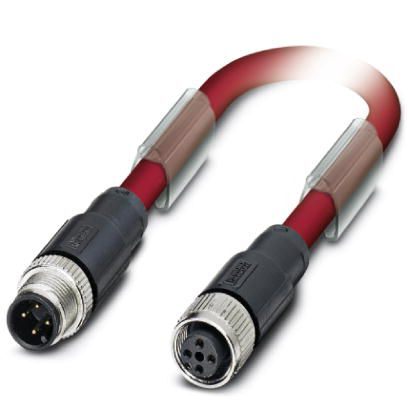

Bus system cable - SAC-4P-M12MS/ 2,0-990/M12FS
Bus system cable, CC link (10 Mbps), 4-position, PVC, red, shielded, Plug straight M12, coding: A, on Socket straight M12, coding: A, cable length: 2 m
Spécifications techniques
| Longueur du câble | 2 m |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| Degré de protection | IP65 |
| Degré de protection | IP67 |
| Courant nominal à 40°C | 4 A |
| Tension nominale | 48 V AC |
| Tension nominale | 60 V DC |
| Nombre de postes | 4 |
| Zone de poignée en couleur | Noir |
| Résistance de l'isolation | ≥ 100 MΩ |
| Codage | A - standard |
| Type/catégorie de signal | Liaison CC, 10 Mbps |
| Affichage de l'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Cycles d'insertion/retrait | ≥ 100 |
| Couple | 0,4 Nm (connecteur M12) |
| Indice d'inflammabilité selon UL 94 | HB |
| Matériau de contact | CuZn |
| Matériau de la surface de contact | Ni/Au |
| Matériau de support de contact | TPU GF |
| Matériau du corps de la poignée | TPU, difficilement inflammable, auto-extinguible |
| Matériau, molettes | Zinc moulé sous pression, nickelé |
| Matériau d'étanchéité | NBR |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 1 (fiche) = SR (bouclier) = 1 (prise) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 2 (fiche) = WH (DB) = 2 (prise) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 3 (fiche) = YE (DG) = 3 (prise) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 4 (Plug) = BU (DA) = 4 (Socket) |
| Type de câble | CC-Link |
| Type de câble (abréviation) | 990 |
| Structure du câble | 3xAWG20/7 + 1xAWG22/19 (fil de litz de remplissage) |
| Section du conducteur | 0,5 mm² |
| AWG Ligne de signal | 20 |
| Structure du conducteur Ligne de signal | 7x 0,28 mm |
| Épaisseur, isolation | 0,89 mm (gaine extérieure du câble) |
| Couleurs des fils | blanc, jaune, bleu |
| Blindage | Feuille d'aluminium plastifiée, blindage tressé en cuivre étamé |
| Couverture du blindage optique | 78 % |
| Diamètre extérieur du câble D | 7,7 mm |
| Rayon de courbure le plus faible, installation fixe | 77 mm |
| Poids du câble | 78,8 kg/km |
| Gaine externe, couleur | Rouge |
| Gaine extérieure, matériau | PVC |
| Matériau isolation du conducteur | PE expansé, à haute densité |
| Matériau du conducteur | Fils de cuivre nus |
| Résistance du conducteur | 31,2 Ω/km |
| Vitesse de transmission | 10 Mbps |
| Capacité de travail | 61 pF |
| Impédance d'onde | 110 Ω |
| Tension nominale, câble | 300 V |
| Température ambiante (fonctionnement) | -30 °C ... 60 °C (câble, installation fixe) |
| Température ambiante (fonctionnement) | -5 °C ... 60 °C (câble, installation flexible) |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
