Distributeur OfficielSKU
MPN
PSR-M-TBUS1-SC
Weight
0.15 kg
Series PSR-M-TBUS

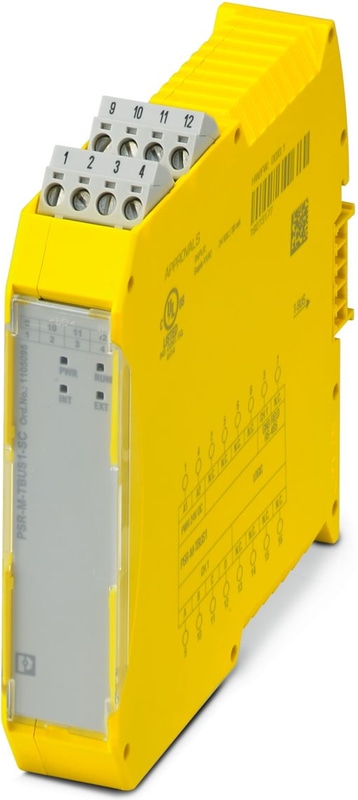

PSR-M-TBUS1-SC - Module d'extension
Module d'extension sécurisé pour l'extension du bus local, 1 canal de fonction, interface TBUS, jusqu'au SIL 3, cat. 4/PL e, bloc de jonction à vis enfichable, connecteur TBUS fourni
- Solution de sécurité économique grâce à une grande capacité d'adaptation aux besoins individuels
- Mise en service rapide grâce à une configuration facile du matériel et du logiciel
- Temps d'arrêt des machines réduits grâce à un diagnostic complet et facilement compréhensible
- Largeur de boîtier de 22,6 mm seulement
Spécifications techniques
| Largeur | 22,61 mm |
| Hauteur | 112,58 mm |
| Profondeur | 113,6 mm |
| Température ambiante (fonctionnement) | -10 °C ... 55 °C (respecter le déclassement) |
| Température ambiante (stockage/transport) | -20 °C ... 85 °C |
| Humidité relative maximale admissible (fonctionnement) | 95 % (sans condensation) |
| Humidité maximale admissible (stockage/transport) | 95 % (sans condensation) |
| Altitude maximale | ≤ 2000 m (au-dessus du niveau de la mer) |
| Désignation | A1/A2 |
| Tension d'alimentation nominale du circuit de commande US | 24 V DC -20 % / +20 % (prévoir une protection externe, typiquement 1 A) |
| Tension d'alimentation nominale du circuit de commande US | 19,2 V DC ... 28,8 V DC |
| Courant nominal d'alimentation de commande IS | typ. 21 mA (à US) |
| Consommation électrique à US | typ. 0,5 W |
| Courant d'appel | max. 8 A (Δt = 200 µs à Us) |
| Temps de filtrage | typ. 20 ms (en cas de chute de tension à Us) |
| Circuit de protection | Protection en série contre l'inversion de polarité |
| Circuit de protection | Varistor |
| Mode de fonctionnement nominal | Facteur de fonctionnement de 100 |
| Poids net | 116 g |
| Position de montage | verticale ou horizontale |
| Type de montage | Montage sur rail DIN |
| Degré de protection | IP20 |
| Degré de protection minimal de l'emplacement de l'installation | IP54 |
| Classe de protection | III (EN 50178) |
| Matériau du boîtier | Polyamide PA non renforcé |
| Couleur du boîtier | Jaune |
| Affichage de la tension de fonctionnement | 1 x LED verte |
| Affichage de l'état | 1 x LED verte |
| Indication | 2 x LED (rouge) |
| Méthode de connexion | Raccordement à vis |
| Enfichable | Oui |
| Section transversale du conducteur solide | 0,2 mm² ... 2,5 mm². |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Longueur de dénudage | 7 mm |
| Filet de vis | M3 |
| Couple | 0,5 Nm ... 0,6 Nm |
| Normes/réglementations | EN 50178 |
| Tension d'isolation nominale | 250 V AC |
| Tension de choc nominale/isolation | Isolation de base 4 kV entre tous les circuits de courant et le boîtier |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Choc | 10g pour Δt = 16 ms (choc continu, 1000 chocs dans chaque direction de l'espace) |
| Vibrations (fonctionnement) | 10 Hz ... 150 Hz, 2g |
| Conformité | Conformité CE |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
