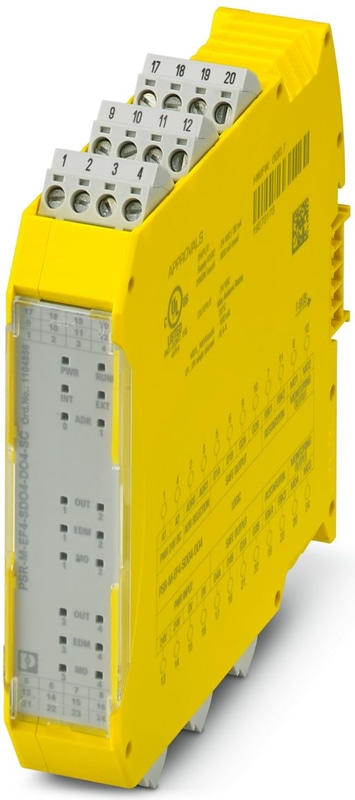

PSR-M-EF4-SDO4-DO4-SC - Module d'extension
Module d'extension sécurisé avec 4 sorties sécurisées (0,4 A), 4 entrées de reset, 4 sorties de signalisation, interface TBUS, jusqu'au SIL 3, cat. 4/PL e, bloc de jonction à vis enfichable, connecteur TBUS fourni
- Solution de sécurité économique grâce à une grande capacité d'adaptation aux besoins individuels
- Mise en service rapide grâce à une configuration facile du matériel et du logiciel
- Temps d'arrêt des machines réduits grâce à un diagnostic complet et facilement compréhensible
- Largeur de boîtier de 22,6 mm seulement
- Jusqu'à la catégorie 4/PL e selon la norme ISO 13849-1, SIL 3 selon la norme EN CEI 62061 et SIL 3 selon la norme CEI 61508
- Adapté aux applications d'ascenseurs selon EN 81-20
Spécifications techniques
| Largeur | 22,61 mm |
| Hauteur | 112,58 mm |
| Profondeur | 113,6 mm |
| Température ambiante (fonctionnement) | -10 °C ... 55 °C (respecter le déclassement) |
| Température ambiante (stockage/transport) | -20 °C ... 85 °C |
| Humidité relative maximale admissible (fonctionnement) | 95 % (sans condensation) |
| Humidité maximale admissible (stockage/transport) | 95 % (sans condensation) |
| Altitude maximale | ≤ 2000 m (au-dessus du niveau de la mer) |
| Désignation | A1/A2 |
| Tension d'alimentation nominale du circuit de commande US | 24 V DC -20 % / +20 % (fusible externe, typiquement 6 A) |
| Tension d'alimentation nominale du circuit de commande US | 19,2 V DC ... 28,8 V DC |
| Courant nominal d'alimentation de commande IS | typ. 30 mA (sorties inactives) |
| Courant nominal d'alimentation de commande IS | typ. 55 mA (sorties actives, sans charge) |
| Consommation électrique à US | typ. 0,72 W (sorties inactives) |
| Courant d'appel | < 10 A (Δt = 1 ms à Us) |
| Temps de filtrage | typ. 5 ms (à A1 en cas de chute de tension à Us) |
| Circuit de protection | Protection en série contre l'inversion de polarité |
| Circuit de protection | Diode de suppression |
| Désignation | 24V/0V |
| Description | Alimentation de sortie, connectée en interne à A1/A2 |
| Tension d'alimentation nominale du circuit de commande US | 24 V DC -20 % / +20 % (prévoir une protection externe, typiquement 5 A) |
| Courant nominal d'alimentation de commande IS | Voir alimentation A1/A2 |
| Courant d'appel | 10 A (Δt = 1 ms à Us) |
| Temps de filtrage | typ. 1 ms (en cas de chute de tension) |
| Circuit de protection | Protection en série contre l'inversion de polarité |
| Circuit de protection | Diode de suppression |
| Nom de l'entrée | Entrées de réinitialisation |
| Nom de l'entrée | FBK1, FBK2, FBK3, FBK4 |
| Description de l'entrée | IEC 61131-2 type 3 |
| Nombre d'entrées | 4 |
| Plage de tension d'entrée Signal "0 | 0 V DC ... 5 V DC |
| Plage de tension d'entrée Signal "1 | 11 V DC ... 28,8 V DC |
| Plage de courant d'entrée Signal "0 | < 1 mA |
| Consommation de courant | typ. 10 mA (typiquement avec US) |
| Consommation de courant | max. 13 mA (à une tension de commande de 28,8 V DC) |
| Temps de filtrage | 250 ms ±2 ms (fréquence d'impulsion du test > 500 ms) |
| Résistance globale maximale admissible du conducteur | 1,2 kΩ (circuit d'entrée et de réinitialisation à US) |
| Longueur du câble | max. 100 m (par entrée) |
| Circuit de protection/composant | Diode de suppression |
| Nom de la sortie | O1A, O1B, O2A, O2B, O3A, O3B, O4A, O4B |
| Description de la sortie | Sorties numériques relatives à la sécurité |
| Description de la sortie | PNP, OSSD |
| Description de la sortie | IEC 61131-2 type 0.5 (observer la limitation du courant continu) |
| Nombre de sorties | 8 (peut être utilisé comme 4 sorties à deux canaux) |
| Tension de sortie nominale | 24 V DC (alimentation via A1) |
| Plage de tension de sortie nominale | 18 V DC ... 27,6 V DC (US - 1,2 V) |
| Limitation du courant continu | 400 mA (par canal) |
| Limitation du courant continu | 3,2 A (courant total de toutes les sorties numériques sécurisées) |
| Courant d'appel | max. 750 mA (Δt 1 s) |
| Tension de sortie à l'arrêt | < 0.1 V |
| Courant de fuite | max. 500 µA |
| Longueur du câble | max. 100 m (par sortie) |
| Charge ohmique | min. 50 Ω (Respecter la limitation du courant continu) |
| Charge capacitive maximale | max. 680 nF |
| Charge inductive maximale | max. 1,4 mH |
| Fréquence de commutation | max. 1/4 x tCycle [Hz] |
| Impulsions de test | < 80 µs (largeur d'impulsion des impulsions d'essai basses) |
| Impulsions de test | Taux d'impulsions d'essai pour les impulsions d'essai faibles > 2 x TCycle |
| Impulsions de test | < 20 µs (largeur de l'impulsion d'essai, impulsion d'essai élevée) |
| Impulsions de test | ≥ 1,5 s (taux d'impulsion d'essai, impulsion d'essai élevée) |
| Circuit de protection/composant | Diode de suppression |
| Protection contre les courts-circuits | Oui (autolimitation à 1,1 A) |
| Temps de détection d'erreur pour une structure à 1 canal | < 3,5 s (état OFF) |
| Temps de détection d'erreur pour une structure à 1 canal | < 4 x tCycle [ms] (état ON) |
| Circuit de décharge | Oui, interne |
| Désignation | MO1, MO2, MO3, MO4 |
| Description de la sortie | PNP, IEC 61131-2 Typ 0,1 |
| Description de la sortie | sans rapport avec la sécurité |
| Description de la sortie | Masse de référence A2/0V |
| Nombre de sorties | 4 |
| Tension | 24 V DC (via A1) |
| Plage de tension de sortie | 18,2 V DC ... 27,8 V DC (US - 1 V) |
| Tension de sortie à l'arrêt | max. 0.1 V |
| Courant d'appel maximum | 1,1 A (Δt = 3 s à Us) |
| Fréquence de commutation | max. 1/4 x tCycle [Hz] |
| Limitation du courant continu | 100 mA (par canal) |
| Limitation du courant continu | 400 mA (courant total de toutes les sorties de signaux numériques) |
| Courant de fuite | max. 100 µA |
| Circuit de protection/composant | Diode de suppression |
| Protection contre les courts-circuits | Oui (autolimitation à 1,1 A) |
| Longueur du câble | max. 100 m (par sortie) |
| Temps de réponse | voir le manuel de l'utilisateur |
| Temps de redémarrage | min. 5 s (temps de démarrage) |
| Temps de redémarrage | max. 10 s (temps de démarrage) |
| Durée du cycle | voir le manuel de l'utilisateur |
| Mode de fonctionnement nominal | Facteur de fonctionnement de 100 |
| Poids net | 159 g |
| Position de montage | verticale ou horizontale |
| Type de montage | Montage sur rail DIN |
| Instructions de montage | Respecter le déclassement |
| Degré de protection | IP20 |
| Degré de protection minimal de l'emplacement de l'installation | IP54 |
| Classe de protection | III (EN 50178) |
| Matériau du boîtier | Polyamide PA non renforcé |
| Couleur du boîtier | Jaune |
| Affichage de la tension de fonctionnement | 1 x LED verte |
| Affichage de l'état | 1 x LED (verte), 2 x LED (orange) |
| Affichage de l'état | 8 x LED (jaune) |
| Affichage de l'état | 4 x LED (vertes, rouges) |
| Indication | 2 x LED (rouge) |
| Méthode de connexion | Raccordement à vis |
| Enfichable | Oui |
| Section transversale du conducteur solide | 0,2 mm² ... 2,5 mm². |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Longueur de dénudage | 7 mm |
| Filet de vis | M3 |
| Couple | 0,5 Nm ... 0,6 Nm |
| Catégorie d'arrêt conformément à la norme IEC 60204 | 0 |
| Désignation | IEC 61508 - Haute exigence pour le câblage à 2 canaux |
| Niveau d'intégrité de la sécurité (SIL) | 3 |
| Désignation | IEC 61508 - Demande élevée pour le câblage à 1 canal |
| Niveau d'intégrité de la sécurité (SIL) | 2 |
| Désignation | EN ISO 13849 |
| Niveau de performance (PL) | e (câblage à 2 canaux) |
| Niveau de performance (PL) | d (câblage à 1 canal) |
| Désignation | EN 62061 |
| Niveau d'intégrité de la sécurité (SIL) | 3 (câblage à 2 canaux) |
| Niveau d'intégrité de la sécurité (SIL) | 2 (câblage à 1 canal) |
| Désignation | Distances d'isolement dans l'air et lignes de fuite entre les circuits de puissance |
| Normes/réglementations | EN 50178 |
| Tension d'isolation nominale | 250 V AC |
| Tension de choc nominale/isolation | Isolation de base 4 kV entre l'alimentation 24 V et les E/S du boîtier |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Choc | 10g pour Δt = 16 ms (choc continu, 1000 chocs dans chaque direction de l'espace) |
| Vibrations (fonctionnement) | 10 Hz ... 150 Hz, 2g |
| Conformité | Conformité CE |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
