3209028
Distributeur OfficielSKU
PHX3209028
MPN
STIO 2,5/3-2B/L-LA24RD/O-M
Weight
0.01 kg
Series STIO

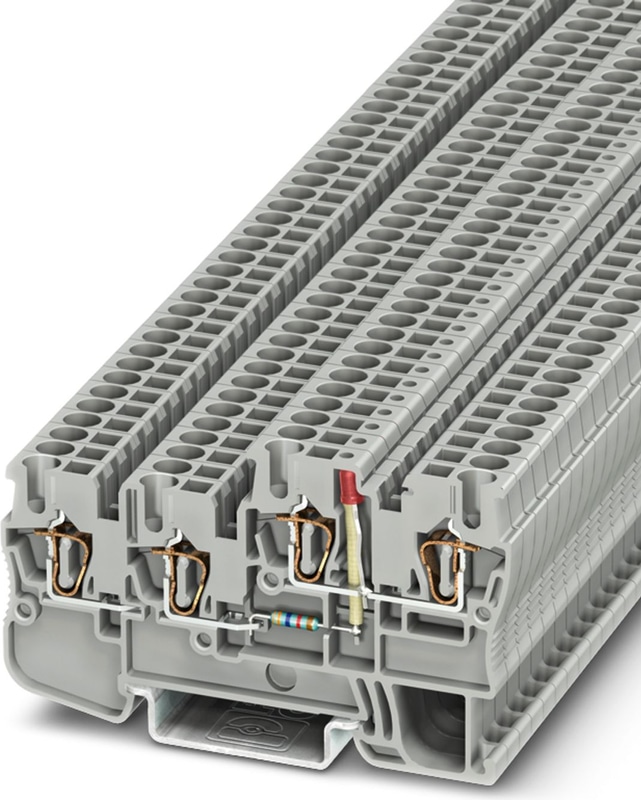

STIO 2,5/3-2B/L-LA24RD/O-M - Bloc de jonction pour capteurs/actionneurs
Bloc de jonction pour capteurs/actionneurs, tension nominale: 24 V, intensité nominale: 18 A, nombre de connexions: 4, type de raccordement: Raccordement à ressort, Section de référence: 2,5 mm2, section : 0,08 mm2 - 4 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: gris
- Bloc de jonction de sortie à trois conducteurs de forme identique avec raccordement PE à l'étage inférieur, pour le câblage des actionneurs
- Les modules d'alimentation peuvent être utilisés dans n'importe quelle position sur la barrette de raccordement à des fins d'alimentation ou d'extension.
- Variantes avec voyant lumineux, pour signalisation des états de commutation
- Pontage et répartition du potentiel simples avec les ponts enfichables brevetés du système CLIPLINE complete
- Pour le câblage compact et rapide des capteurs et actionneurs à trois fils
- Alimentation de potentiel via les modules d'alimentation STIO-IN
- Étage supérieur pour le câblage de signalisation ; les deux étages inférieurs sont utilisés pour la répartition des potentiels positif et négatif.
Spécifications techniques
| Nombre de lignes | 3 |
| Nombre de connexions | 4 |
| Section nominale | 2,5 mm² |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Tension de choc nominale | 4 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 0.77 W |
| Raccordement selon la norme | IEC 60947-7-1 |
| Courant nominal IN | 18 A |
| Courant de charge maximal | 18 A (avec une section de conducteur de 4 mm²) |
| Tension nominale UN | 24 V (Indicateur lumineux, rouge) |
| Panneau latéral ouvert | Oui |
| Indice de température relative du matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Application d'un matériau d'isolation statique dans le froid | -60 °C |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passé |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | passé |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passé |
| Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Largeur | 5,2 mm |
| Largeur du couvercle d'extrémité | 2,2 mm |
| Longueur | 75 mm |
| Méthode de connexion | Connexion à ressort |
| Section transversale du conducteur solide min. | 0,08 mm² |
| Section du conducteur solide max. | 4 mm² |
| Section du conducteur flexible min. | 0,08 mm² |
| Section du conducteur flexible max. | 2,5 mm² |
| Section du conducteur AWG min. | 28 |
| Section du conducteur AWG max. | 12 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 2,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 2,5 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum | 0,5 mm² |
| Longueur de dénudage | 8 mm ... 10 mm |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60947-7-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
