STIO 2,5/3-2B/L
Weight
0.01 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series STIO

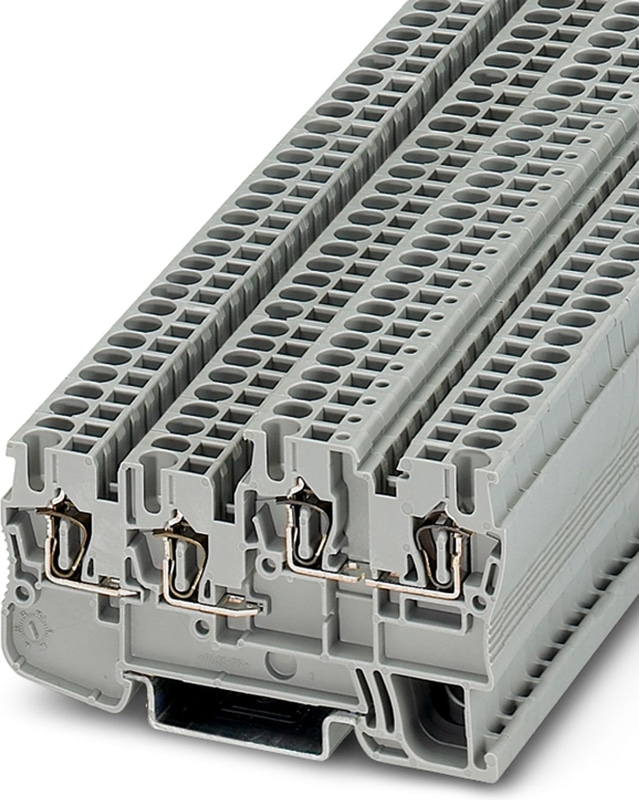

STIO 2,5/3-2B/L - Bloc de jonction pour capteurs/actionneurs
Bloc de jonction pour capteurs/actionneurs, tension nominale: 250 V, intensité nominale: 18 A, nombre de connexions: 4, type de raccordement: Raccordement à ressort, Section de référence: 2,5 mm2, section : 0,08 mm2 - 4 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: gris
- Bloc de jonction de sortie à trois conducteurs de forme identique avec raccordement PE à l'étage inférieur, pour le câblage des actionneurs
- Les modules d'alimentation peuvent être utilisés dans n'importe quelle position sur la barrette de raccordement à des fins d'alimentation ou d'extension.
- Variantes avec voyant lumineux, pour signalisation des états de commutation
- Pontage et répartition du potentiel simples avec les ponts enfichables brevetés du système CLIPLINE complete
- Alimentation de potentiel via les modules d'alimentation STIO-IN
- Étage supérieur pour le câblage de signalisation ; les deux étages inférieurs sont utilisés pour la répartition des potentiels positif et négatif.
- Pour le câblage compact et rapide des capteurs et actionneurs à trois fils
Spécifications techniques
| Nombre de lignes | 2 |
| Nombre de connexions | 4 |
| Section nominale | 2,5 mm² |
| Couleur | gris |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Tension de choc nominale | 4 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 0.77 W |
| Raccordement selon la norme | IEC 60947-7-1 |
| Courant nominal IN | 18 A |
| Courant de charge maximal | 18 A (avec une section de conducteur de 4 mm²) |
| Tension nominale UN | 250 V |
| Panneau latéral ouvert | Oui |
| Spécification de l'essai de protection contre les chocs | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protection du dos de la main | garantie |
| Protection des doigts | garantie |
| Résultat de l'essai de surtension | Test réussi |
| Point de consigne de l'essai de tension de surtension | 4,8 kV |
| Note | Entre les blocs de terminaison pontés de polarité différente, un couvercle doit être utilisé pour maintenir les distances d'air et de fluage. |
| Résultat de l'essai de tension de tenue à fréquence industrielle | Test réussi |
| Consigne de tension de tenue de la fréquence d'alimentation | 1,5 kV |
| Note | Entre les blocs de terminaison pontés de polarité différente, un couvercle doit être utilisé pour maintenir les distances d'air et de fluage. |
| Vérification de la stabilité mécanique des points de connexion (connexion de 5 x conducteurs) | Test réussi |
| Résultat du test de flexion et d'arrachement | Test réussi |
| Vitesse de rotation de l'essai de flexion | 10 tr/min |
| Essai de flexion | 135 |
| Essai de flexion section du conducteur/poids | 0,08 mm² / 0,1 kg |
| Essai de flexion section du conducteur/poids | 2,5 mm² / 0,7 kg |
| Essai de flexion section du conducteur/poids | 4 mm² / 0,9 kg |
| Résultat de l'essai de traction | Test réussi |
| Résultat de l'ajustement serré du support | Test réussi |
| Ajustement serré sur le support | NS 35 |
| Point de consigne | 1 N |
| Résultat du test de chute de tension | Test réussi |
| Résultat de l'essai de montée en température | Test réussi |
| Résultat de la stabilité en court-circuit | Test réussi |
| Essai de court-circuit sur la section du conducteur | 2,5 mm² |
| Courant de courte durée | 0,3 kA |
| Résultat du test de vieillissement | Test réussi |
| Essai de vieillissement du bornier modulaire sans vis cycles de température | 192 |
| Résultat de l'essai thermique | Test réussi |
| Preuve des caractéristiques thermiques (flamme d'aiguille) durée effective | 30 s |
| Indice de température relative du matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Application d'un matériau d'isolation statique dans le froid | -60 °C |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passé |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | passé |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passé |
| Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Largeur | 5,2 mm |
| Largeur du couvercle d'extrémité | 2,2 mm |
| Longueur | 75 mm |
| Hauteur NS 35/7,5 | 44,5 mm |
| Hauteur NS 35/15 | 52 mm |
| Méthode de connexion | Connexion à ressort |
| Section transversale du conducteur solide min. | 0,08 mm² |
| Section du conducteur solide max. | 4 mm² |
| Section du conducteur flexible min. | 0,08 mm² |
| Section du conducteur flexible max. | 2,5 mm² |
| Section du conducteur AWG min. | 28 |
| Section du conducteur AWG max. | 12 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 2,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 2,5 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum | 0,5 mm² |
| Longueur de dénudage | 8 mm ... 10 mm |
| Jauge cylindrique interne | A3 |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60947-7-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Capot pour orifice de conducteur, 10 pôles, pour blocs de jonction par tension à ressort (ST) et blocs de jonction à technologie Push-in (PT) de 5,2 mm de largeur
Capot pour orifice d'ouverture, 5 pôles, pour blocs de jonction par tension à ressort dans la largeur : 5,2 mm
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argent
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté- Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Aluminium, aucun revêtement, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
Ruban de repérage ZB, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: bloccaggio, pour bloc de jonction au pas de : 5,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 5,1 mm
Ruban de repérage ZB, Rubans, blanc, repéré, impression longitudinale: numérotation continue 1 ... 10, 11 ... 20, etc. jusqu'à 491 ... 500, type de montage: bloccaggio, pour bloc de jonction au pas de : 5,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 5,15 mm
Ruban de repérage ZB, blanc, impression transversale: numérotation continue 1 ... 10, 11 ... 20, etc. jusqu'à 491 ... 500, type de montage: bloccaggio, pour bloc de jonction au pas de : 5,2 mm, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 5,15 mm
Ruban de repérage ZB, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, impression longitudinale: chiffres identiques 1 ou 2, etc. jusqu'à 100, type de montage: encliqueter, pour bloc de jonction au pas de : 5,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 5,15 mm
Ruban de repérage ZB, Rubans, blanc, repéré, longitudinal: L1, L2, L3, N, PE, L1, L2, L3, N, PE, type de montage: encliqueter, pour bloc de jonction au pas de : 5,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 5,15 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 5,2 mm, Nombre d'étiquettes: 96, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 4,6 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : TOPMARK NEO, LASER TOPMARK, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, type de montage: bloccaggio, pour bloc de jonction au pas de : 5,2 mm, Nombre d'étiquettes: 72, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 4,6 mm
Ruban de repérage ZB, plat, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 5 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 5,15 mm, largeur du champ de texte: 5,15 mm
Ruban de repérage ZB, plat, Rubans, blanc, repéré, impression longitudinale: nombres pairs croissants 2 ... 20, 22 ... 40, etc. jusqu'à 82 ... 100, type de montage: encliqueter, pour bloc de jonction au pas de : 5 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 5,15 mm, largeur du champ de texte: 5,15 mm
Ruban de repérage ZB, plat, Rubans, blanc, repéré, impression longitudinale: numérotation impaire 1-19, 21-39, etc. jusqu'à 81-99, type de montage: encliqueter, pour bloc de jonction au pas de : 5 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 5,15 mm, largeur du champ de texte: 5,15 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, type de montage: bloccaggio, pour bloc de jonction au pas de : 5,2 mm, Nombre d'étiquettes: 96, hauteur du champ de texte: 5,1 mm, largeur du champ de texte: 4,6 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : TOPMARK NEO, LASER TOPMARK, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, type de montage: encliqueter, pour bloc de jonction au pas de : 5,2 mm, Nombre d'étiquettes: 72, hauteur du champ de texte: 4,7 mm, largeur du champ de texte: 4,4 mm
