3036194
Distributeur OfficielSKU
PHX3036194
MPN
ST 35-PE
Weight
0.248 kg

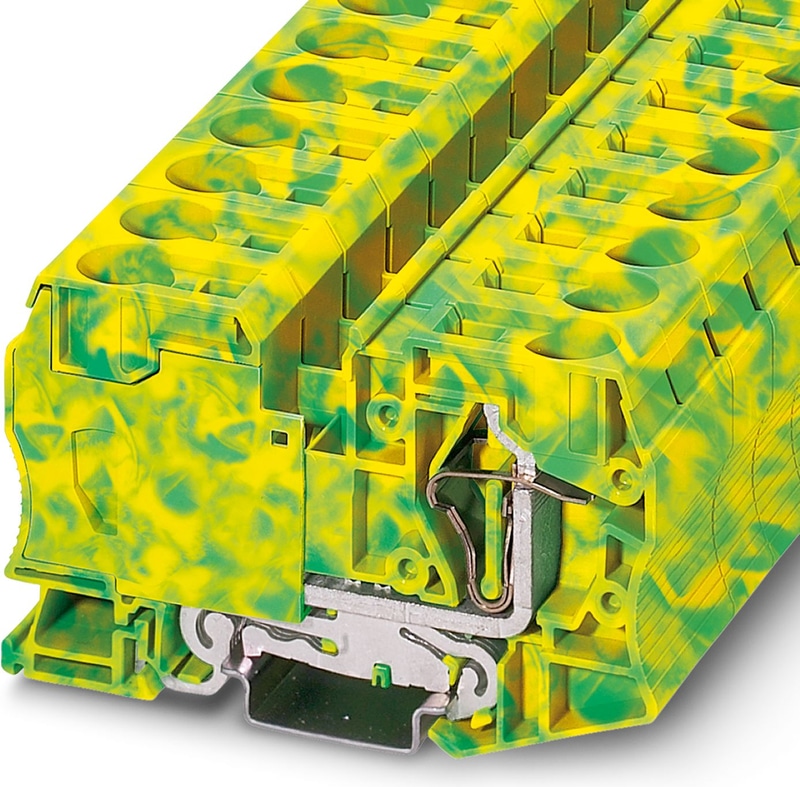

ST 35-PE - Bloc de jonction pour conducteur de protection
Bloc de jonction pour conducteur de protection, tension nominale: 1000 V, intensité nominale: 125 A, nombre de connexions: 2, type de raccordement: Raccordement à ressort, 1er étage, Section de référence: 35 mm2, section : 2,5 mm2 - 35 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: vert/jaune
Spécifications techniques
| Nombre de lignes | 1 |
| Nombre de connexions | 2 |
| Potentiels | 1 |
| Section nominale | 35 mm² |
| Couleur | vert-jaune |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Type de montage | NS 35/7,5 |
| Tension de choc nominale | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 4.06 W |
| Courant de charge maximal | 125 A (avec une section de conducteur de 35 mm²) |
| Courant nominal IN | 125 A |
| Tension nominale UN | 1000 V |
| Panneau latéral ouvert | Non |
| Spécification de l'essai de protection contre les chocs | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protection du dos de la main | garantie |
| Oscillation, résultat du test de bruit à large bande | Test réussi |
| Spécification d'essai, oscillation, bruit à large bande | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre d'essai | Essai de durée de vie catégorie 2, monté sur bogie |
| Fréquence des tests | f1 = 5 Hz à f2 = 250 Hz |
| Niveau de TSA | 6,12 (m/s²)²/Hz |
| Accélération | 3.12g |
| Durée du test par axe | 5 h |
| Directives du test | Axes X, Y et Z |
| Résultat de l'essai de choc | Test réussi |
| Spécification d'essai, essai de choc | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Demi-sinus |
| Accélération | 30g |
| Durée du choc | 18 ms |
| Nombre de chocs par direction | 3 |
| Directives du test | Axes X, Y et Z (positif et négatif) |
| Indice de température relative du matériau isolant (Elec., UL 746 B) | 130 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Application d'un matériau d'isolation statique dans le froid | -60 °C |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passé |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | passé |
| Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passé |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Largeur | 16 mm |
| Longueur | 100 mm |
| Hauteur NS 35/7,5 | 59 mm |
| Hauteur NS 35/15 | 66,5 mm |
| Connexion | 1 niveau |
| Méthode de connexion | Connexion à ressort |
| Longueur de dénudage | 25 mm |
| Raccordement selon la norme | IEC 60947-7-1 |
| Note | L'alimentation du bornier ST 35 au bornier ST 16 TWIN avec le pont de réduction RB-ST 35 se fait d'un seul côté. Dans le cas d'une alimentation centrale, le couvercle D-ST 16-TWIN ne peut pas être ponté par le pont de réduction. |
| Section transversale du conducteur solide min. | 2,5 mm² |
| Section du conducteur solide max. | 35 mm² |
| Section du conducteur AWG min. | 14 |
| Section du conducteur AWG max. | 2 |
| Section du conducteur flexible min. | 2,5 mm² |
| Section du conducteur flexible max. | 35 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 14 |
| Max. Section du conducteur AWG, flexible | 2 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 2,5 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 35 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 2,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 35 mm² |
| Jauge cylindrique interne | A8 |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60947-7-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Outil de déverrouillage, pour blocs de jonction ST, s'utilise aussi comme tournevis pour tête fendue, dimensions : 1,0 x 5,5 x 150 mm, manche à deux composants, antidérapant
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argent
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté- Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Aluminium, aucun revêtement, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
Ruban de repérage ZB, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 16 mm, Nombre d'étiquettes: 50, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 16 mm
Ruban de repérage ZB, Rubans, blanc, repéré, impression longitudinale: L1, L2, L3, N, PE, type de montage: encliqueter, pour bloc de jonction au pas de : 16,3 mm, Nombre d'étiquettes: 5, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 16,25 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 16 mm, Nombre d'étiquettes: 32, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 15,45 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : TOPMARK NEO, LASER TOPMARK, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, type de montage: encliqueter, pour bloc de jonction au pas de : 16 mm, Nombre d'étiquettes: 18, hauteur du champ de texte: 9,6 mm, largeur du champ de texte: 14,8 mm
Ruban de repérage ZB, plat, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 16 mm, Nombre d'étiquettes: 50, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 16,25 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 16 mm, Nombre d'étiquettes: 32, hauteur du champ de texte: 5,1 mm, largeur du champ de texte: 15,45 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : TOPMARK NEO, LASER TOPMARK, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, type de montage: bloccaggio, pour bloc de jonction au pas de : 16 mm, Nombre d'étiquettes: 24, hauteur du champ de texte: 4,7 mm, largeur du champ de texte: 15,2 mm
Fiche de test, avec raccordement soudé, section de conducteur jusqu'à 1 mm2, nombre de pôles: 1, coloris: gris
Butée, support terminal des UKH 50 à UKH 240, s'insère sur le profilé NS 35 et se fixe avec 2 vis, largeur : 10 mm, coloris : aluminium
