Name: 3035696
Brand: Phoenix Contact
SKU: PHX3035696
Price: 19.1800 CAD
Availability: BackOrder

Distributeur Officiel

By Phoenix Contact

SKU

MPN

PTME 6 HV

Weight

0.028 kg

Prendre note que cet item est Non Cancellable / Non Retournable

Series PTME

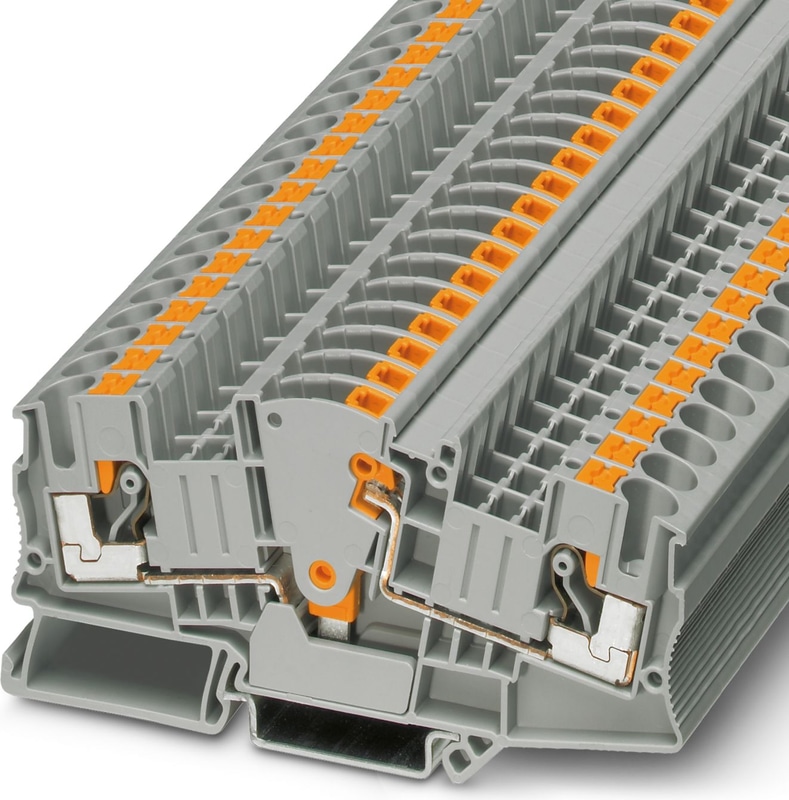

PTME 6 HV - Bloc de jonction de sectionnement pour essais

Bloc de jonction de sectionnement pour essais, tension nominale: 1000 V, intensité nominale: 30 A, nombre de connexions: 2, type de raccordement: Raccordement Push-in, 1er étage, Section de référence: 6 mm2, section : 0,5 mm2 - 10 mm2, type de montage: NS 35/15, NS 35/7,5, coloris: gris

Nombre de lignes	1
Nombre de connexions	2
Potentiels	1
Section nominale	6 mm²
Couleur	gris
Matériau isolant	PA
Indice d'inflammabilité selon UL 94	V0
Type de montage	NS 35/15
Tension de choc nominale	8 kV
Degré de pollution	3
Catégorie de surtension	III
Groupe de matériaux isolants	I
Puissance dissipée maximale dans les conditions nominales	1.31 W
Courant de charge maximal	30 A (avec une section de conducteur de 10 mm²)
Courant nominal I_N	30 A
Tension nominale U_N	1000 V
Panneau latéral ouvert	Oui
Spécification de l'essai de protection contre les chocs	IEC 60529:2001-02
Protection du dos de la main	garantie
Protection des doigts	garantie
Résultat de l'essai de surtension	Test réussi
Point de consigne de l'essai de tension de surtension	9,6 kV
Résultat de l'essai de tension de tenue à fréquence industrielle	Test réussi
Consigne de tension de tenue de la fréquence d'alimentation	2,2 kV
Résultat de l'essai de stabilité mécanique des points de connexion (connexion de 5 x conducteurs)	Test réussi
Résultat du test de flexion et d'arrachement	Test réussi
Vitesse de rotation de l'essai de flexion	10 (+/- 2) tr/min
Essai de flexion	135
Essai de flexion section du conducteur/poids	0,5 mm² / 0,3 kg
Essai de flexion section du conducteur/poids	6 mm² / 1,4 kg
Essai de flexion section du conducteur/poids	10 mm² / 2 kg
Résultat de l'essai de traction	Test réussi
Essai de traction sur la section transversale du conducteur	0,5 mm²
Consigne de force de traction	20 N
Essai de traction sur la section transversale du conducteur	6 mm²
Consigne de force de traction	80 N
Essai de traction sur la section transversale du conducteur	10 mm²
Consigne de force de traction	90 N
Résultat de l'ajustement serré du support	Test réussi
Ajustement serré sur le support	NS 35
Point de consigne	5 N
Résultat du test de chute de tension	Test réussi
Exigences, chute de tension	U₁ ≤ 6,4 mV (1,6 mV x nombre d'unités de serrage de conducteurs ou d'unités de déconnexion points de contact) U₂ ≤ 1,5 x U₁.
Résultat de l'essai de montée en température	Test réussi
Exigence essai d'élévation de la température	Augmentation de la température ≤ 45 K
Résultat de la stabilité en court-circuit	Test réussi
Essai de court-circuit sur la section du conducteur	4 mm²
Courant de courte durée	0,48 kA
Résultat de l'essai thermique	Test réussi
Preuve des caractéristiques thermiques (flamme d'aiguille) durée effective	30 s
Essai de vieillissement du bornier modulaire sans vis cycles de température	192
Spécification d'essai, oscillation, bruit à large bande	DIN EN 50155 (VDE 0115-200):2018-05
Spectre d'essai	Essai de durée de vie catégorie 2, monté sur bogie
Fréquence des tests	f₁ = 5 Hz à f₂ = 250 Hz
Niveau de TSA	6,12 (m/s²)²/Hz
Accélération	3.12g
Durée du test par axe	5 h
Directives du test	Axes X, Y et Z

Spécification d'essai, essai de choc	DIN EN 50155 (VDE 0115-200):2008-03
Forme de choc	Semi-sinusoïdale
Accélération	30g
Durée du choc	18 ms
Nombre de chocs par direction	3
Directives du test	Axes X, Y et Z (positif et négatif)
Indice de température relative du matériau isolant (Elec., UL 746 B)	130 °C
Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21))	125 °C
Application d'un matériau d'isolation statique dans le froid	-60 °C
Inflammabilité de surface NFPA 130 (ASTM E 162)	passé
Densité optique spécifique des fumées NFPA 130 (ASTM E 662)	passé
Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Toxicité des gaz de fumée NFPA 130 (SMP 800C)	passé
Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3
Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3
Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3
Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3
Largeur	8,2 mm
Largeur du couvercle d'extrémité	2,2 mm
Longueur	100,8 mm
Hauteur	49 mm
Hauteur NS 35/7,5	49,6 mm
Hauteur NS 35/15	57,1 mm
Connexion	1 niveau
Méthode de connexion	Raccordement par emboîtement
Longueur de dénudage	12 mm
Raccordement selon la norme	IEC 60947-7-1
Section transversale du conducteur solide min.	0,5 mm²
Section du conducteur solide max.	10 mm²
Section du conducteur AWG min.	20
Section du conducteur AWG max.	8
Section du conducteur flexible min.	0,5 mm²
Section du conducteur flexible max.	6 mm²
Section du conducteur min. Section du conducteur AWG, flexible	20
Max. Section du conducteur AWG, flexible	10
Section du conducteur flexible, avec embout sans gaine plastique min.	0,5 mm²
Section du conducteur flexible, avec embout sans gaine plastique max.	6 mm²
Section du conducteur flexible, avec embout avec manchon en plastique min.	0,5 mm²
Section du conducteur flexible, avec embout avec manchon en plastique max.	6 mm²
Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au minimum	0,5 mm²
Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum	1,5 mm²
Sections de raccordement directement enfichables	1 mm² 10 mm²
Section transversale du conducteur solide min.	1 mm²
Section du conducteur solide max.	10 mm²
Section du conducteur flexible, avec embout sans gaine plastique min.	1 mm²
Section du conducteur flexible, avec embout sans gaine plastique max.	6 mm²
Section du conducteur flexible, avec embout avec manchon en plastique min.	1 mm²
Section du conducteur flexible, avec embout avec manchon en plastique max.	6 mm²
Jauge cylindrique interne	A5
Température de fonctionnement	-60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.)
Température ambiante (stockage/transport)	-25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C)
Humidité admissible (stockage/transport)	30 % ... 70 %
Température ambiante (assemblage)	-5 °C ... 70 °C
Température ambiante (actionnement)	-5 °C ... 70 °C
Raccordement selon la norme	IEC 60947-7-1
Chine RoHS	Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e
Chine RoHS	Pas de substances dangereuses au-dessus des valeurs seuils
