2987312
Distributeur OfficielSKU
PHX2987312
MPN
PLC-2RSP-24DC/ 1
Weight
0.033 kg
Series PLC

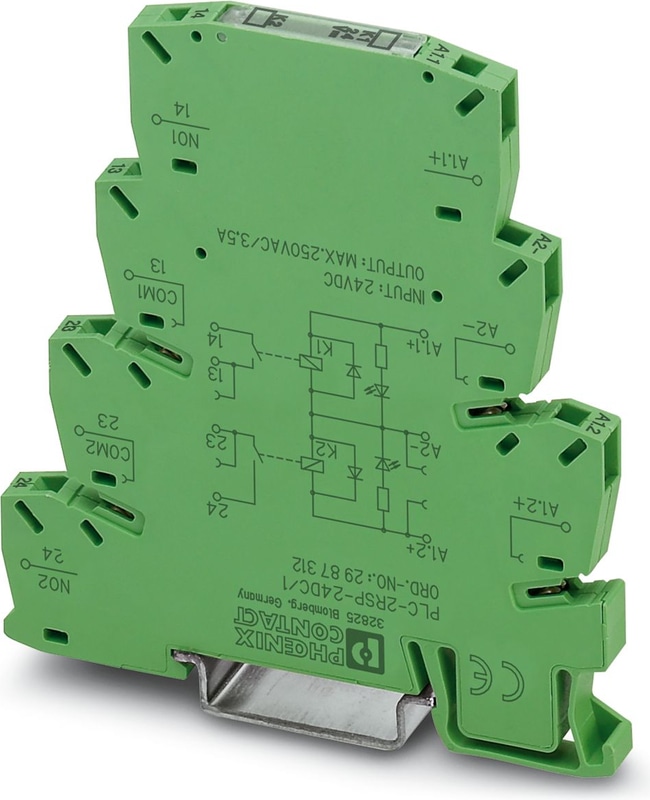

PLC-2RSP-24DC/ 1 - Module à relais
PLC-INTERFACE avec deux relais indépendants, comprend un module de base PLC-BSP.../21 avec raccordement à ressort et deux relais intégrés à contact de puissance, pour montage sur profilé NS 35/7,5, 2 x 1 contact NO, tension d'entrée 24 V DC
- Deux canaux de commutation dans un boîtier de 6,2 mm seulement
- Densité de canal 100 % plus élevée qu'avec les relais 6,2 mm traditionnels
- Isolation sécurisée selon DIN EN 50178 entre la bobine et les contacts, et entre les contacts
- Circuit d'entrée/de protection intégré
- Raccordement à vis et raccordement Push-in
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Largeur | 6,2 mm |
| Hauteur | 80 mm |
| Profondeur | 86 mm |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
| Température ambiante (stockage/transport) | -20 °C ... 60 °C |
| Tension d'entrée nominale UN | 24 V DC |
| Courant d'entrée typique à UN | 7 mA |
| Temps de réponse typique | 4 ms |
| Délai de publication typique | 6 ms |
| Circuit de protection | Protection contre les inversions de polarité Diode de protection contre les inversions de polarité |
| Circuit de protection | Diode de roue libre Diode d'amortissement |
| Affichage de la tension de fonctionnement | LED jaune |
| Puissance dissipée dans les conditions nominales | 0.17 W |
| Type de contact | 2 contacts N/O (2 relais avec 1 contact N/O) |
| Type de contact de commutation | Contact unique |
| Remarque concernant le contact de l'interrupteur | 2x |
| Matériau de contact | AgNi |
| Tension de commutation maximale | 250 V AC |
| Tension de commutation maximale | 30 V DC |
| Tension de commutation minimale | 24 V AC/DC |
| Courant de commutation min. | 5 mA |
| Limitation du courant continu | 3.5 A |
| Pouvoir de coupure (charge ohmique) max. | 84 W (à 24 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 24 W (à 48 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 24 W (à 60 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 31 W (à 110 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 46 W (à 220 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 875 VA (pour 250 V AC) |
| Nom de la connexion | Côté bobine |
| Méthode de connexion | Connexion à ressort |
| Longueur de dénudage | 8 mm |
| Section transversale du conducteur solide | 0,14 mm² ... 2,5 mm² |
| Section transversale du conducteur flexible | 0,14 mm² ... 2,5 mm² |
| Section du conducteur AWG | 26 ... 14 |
| Nom de la connexion | Côté contact |
| Méthode de connexion | Connexion à ressort |
| Longueur de dénudage | 8 mm |
| Section transversale du conducteur solide | 0,14 mm² ... 2,5 mm² |
| Section transversale du conducteur flexible | 0,14 mm² ... 2,5 mm² |
| Section du conducteur AWG | 26 ... 14 |
| Tension d'essai enroulement du relais/contact du relais | 3 kV AC (50 Hz, 1 min.) |
| Tension d'essai contact relais/contact relais | 3 kV AC (50 Hz, 1 min.) |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Degré de protection | IP20 (base du relais) |
| Durée de vie mécanique | 2x 107 cycles |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Désignation | Distances d'isolement dans l'air et lignes de fuite entre les circuits de puissance |
| Normes/réglementations | IEC 60664 |
| Normes/réglementations | EN 50178 |
| Tension d'isolation nominale | 250 V AC |
| Tension de choc nominale | 4 kV |
| Isolation | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Indice d'inflammabilité selon UL 94 | V0 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement = 50 |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier inoxydable V2A, aucun revêtement, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
Profilé plein, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), similaire à EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard 2,3 mm, coloris: argenté
Profilé plein, similaire à EN 60715, matériau: Aluminium, aucun revêtement, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Séparateur, épaisseur 2 mm, se monte aux deux extrémités des barrettes de PLC. Assure en outre : la séparation visuelle des groupes, l'isolement sécurisé entre interfaces PLC voisines avec des tensions différentes selon DIN VDE 0106-101, le sectionnement
Outil de déverrouillage, pour blocs de jonction ST, s'utilise aussi comme tournevis pour tête fendue, dimensions : 0,6 x 3,5 x 100 mm, manche à deux composants, antidérapant
