2987309
Distributeur OfficielSKU
PHX2987309
MPN
PLC-2RSC-24DC/ 1
Weight
0.037 kg
Series PLC

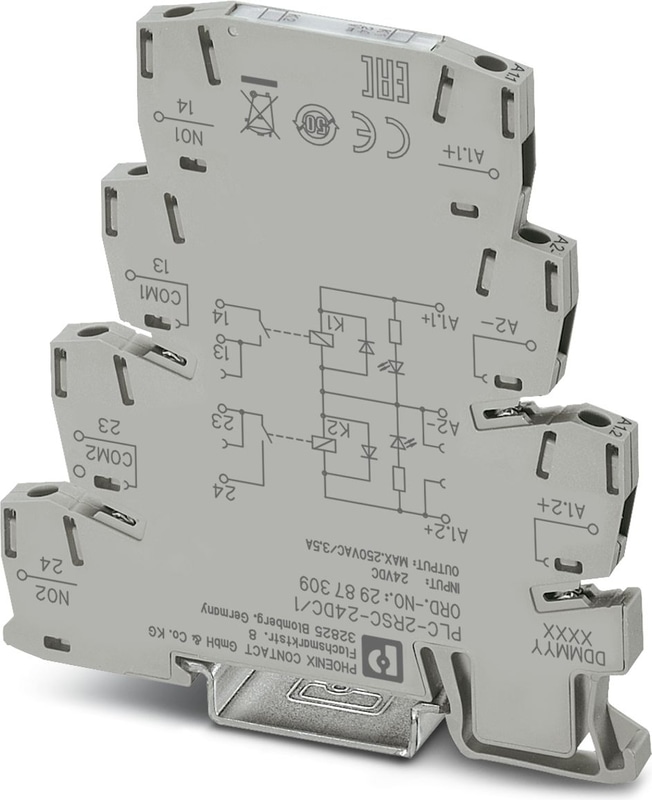

PLC-2RSC-24DC/ 1 - Module à relais
PLC-INTERFACE avec deux relais indépendants, comprend un module de base PLC-BSC.../21 avec raccordement vissé et deux relais intégrés à contact de puissance, pour montage sur profilé NS 35/7,5, 2 x 1 contact NO, tension d'entrée 24 V DC
- Deux canaux de commutation dans un boîtier de 6,2 mm seulement
- Densité de canal 100 % plus élevée qu'avec les relais 6,2 mm traditionnels
- Circuit d'entrée/de protection intégré
- Isolation sécurisée selon DIN EN 50178 entre la bobine et les contacts, et entre les contacts
- Raccordement à vis et raccordement Push-in
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Largeur | 6,2 mm |
| Hauteur | 80 mm |
| Profondeur | 86 mm |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
| Température ambiante (stockage/transport) | -20 °C ... 60 °C |
| Degré de protection | IP20 (base du relais) |
| Tension d'entrée nominale UN | 24 V DC |
| Courant d'entrée typique à UN | 7 mA |
| Temps de réponse typique | 4 ms |
| Délai de publication typique | 6 ms |
| Circuit de protection | Protection contre les inversions de polarité Diode de protection contre les inversions de polarité |
| Circuit de protection | Diode de roue libre Diode d'amortissement |
| Affichage de la tension de fonctionnement | LED jaune |
| Puissance dissipée dans les conditions nominales | 0.17 W |
| Type de contact | 2 contacts N/O (2 relais avec 1 contact N/O) |
| Type de contact de commutation | Contact unique |
| Remarque concernant le contact de l'interrupteur | deux relais intégrés |
| Matériau de contact | AgNi |
| Tension de commutation maximale | 250 V AC |
| Tension de commutation maximale | 30 V DC |
| Tension de commutation minimale | 24 V AC/DC |
| Courant de commutation min. | 5 mA |
| Courant d'appel maximum | 5 A |
| Limitation du courant continu | 3.5 A |
| Pouvoir de coupure (charge ohmique) max. | 84 W (à 24 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 24 W (à 48 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 24 W (à 60 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 31 W (à 110 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 46 W (à 220 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 875 VA (pour 250 V AC) |
| Tension d'essai | 3 kV AC (50 Hz, 1 min., enroulement/contact) |
| Tension d'essai | 3 kV AC (50 Hz, 1 min., contact/contact) |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Indice d'inflammabilité selon UL 94 | V0 (logement) |
| Durée de vie mécanique | 2x 107 cycles |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,14 mm² ... 2,5 mm² |
| Section transversale du conducteur flexible | 0,14 mm² ... 2,5 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm² (embout simple) |
| Section transversale du conducteur flexible | 2x 0,5 mm² ... 1,5 mm² (embout TWIN) |
| Section du conducteur AWG | 26 ... 14 |
| Couple | 0,6 Nm ... 0,8 Nm |
| Directive sur la basse tension | Conformité avec la directive sur la basse tension |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Désignation | Distances d'isolement dans l'air et lignes de fuite entre les circuits de puissance |
| Normes/réglementations | IEC 60664 |
| Normes/réglementations | EN 50178 |
| Tension d'isolation nominale | 250 V AC |
| Tension de choc nominale | 4 kV |
| Isolation | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Désignation | CE |
| Certificat | Conformité CE |
| Désignation | Essai de gaz corrosif |
| Identification | ISA-S71.04. G3 Groupe dur |
| Identification | EN 60068-2-60 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Séparateur, épaisseur 2 mm, se monte aux deux extrémités des barrettes de PLC. Assure en outre : la séparation visuelle des groupes, l'isolement sécurisé entre interfaces PLC voisines avec des tensions différentes selon DIN VDE 0106-101, le sectionnement
Outil de déverrouillage, pour blocs de jonction ST, s'utilise aussi comme tournevis pour tête fendue, dimensions : 0,6 x 3,5 x 100 mm, manche à deux composants, antidérapant
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argent
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté- Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Aluminium, aucun revêtement, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: blanc
Profilé plein, Conditionnement par 10 unités (20 m), similaire à EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté
Profilé plein, similaire à EN 60715, matériau: Aluminium, aucun revêtement, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), similaire à EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard 2,3 mm, coloris: argenté
Pourquoi Proax pour Phoenix Contact 2987309?
Proax est le distributeur autorisé de Phoenix Contact 2987309. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 10 |
Recommandé
PLC-INTERFACE avec deux relais indépendants, comprend un module de base PLC-BSP.../21 avec raccordement à ressort et deux relais intégrés à contact de puissance, pour montage sur profilé NS 35/7,5, 2 x 1 contact NO, tension d'entrée 24 V DC
PLC-INTERFACE avec deux relais indépendants, comprend un module de base PLC-BPT.../21 avec raccordement Push-in et deux relais intégrés à contact de puissance, pour montage sur profilé NS 35/7,5, 2 x 1 contact NO, tension d'entrée 24 V DC
