2968522
Distributeur OfficielSKU
PHX2968522
MPN
UM-4SL/SPT/ADR541/CS
Weight
1.015 kg
Series UM

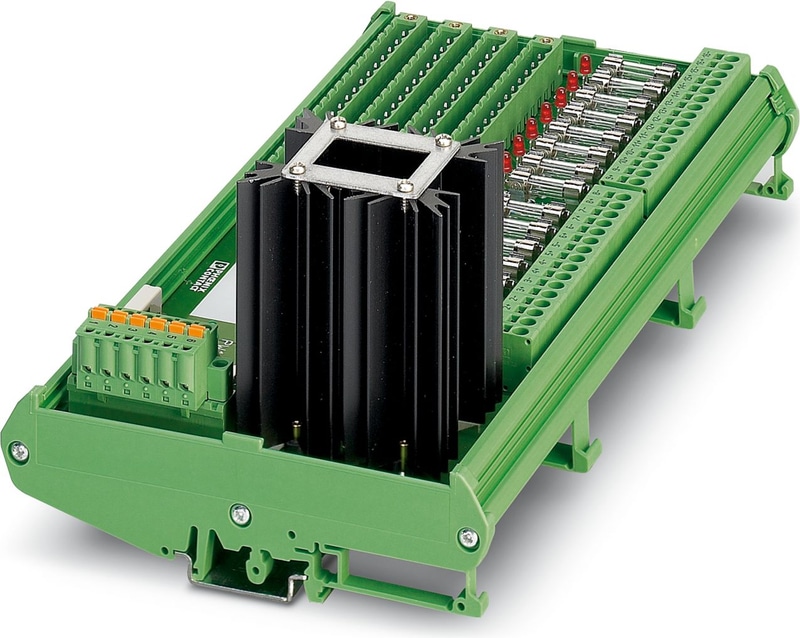

UM-4SL/SPT/ADR541/CS - Module passif
Module interface pour couplage du côté terrain via raccordement à ressort au niveau de la carte Yokogawa ADR 541. Fusible (5 x 20) avec affichage de défaillance du fusible (LED) par canal. Connexion système AKB 334 à la commande en chaîne ouverte.
Spécifications techniques
| Type de note | Notes sur le fonctionnement |
| Note | La surveillance de la tension sur le module ne fonctionne pas en combinaison avec les blocs de jonction à fusibles HESILED en amont avec affichage LED intégré. |
| Type de note | Notes sur le fonctionnement |
| Note | Aucune protection supplémentaire contre les contacts n'est requise en cas d'utilisation d'une tension SELV/PELV (≤ 25 V AC ou 60 V DC). |
| Type de note | Notes sur le fonctionnement |
| Note | |
| Largeur | 232 mm |
| Hauteur | 125,5 mm |
| Profondeur | 98,5 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Altitude maximale | ≤ 2000 m |
| Degré de protection | IP00 |
| Degré de protection | ≥ IP54 (lieu d'installation) |
| Tension nominale UN | 24 V DC |
| Tension nominale UN | 19,2 V DC ... 30 V DC |
| Courant max. admissible | 630 mA (par chemin, protégé par un fusible (5x20 à action retardée)) |
| Courant total maximal autorisé | 6.3 A |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Connexion à ressort |
| Nombre de postes | 32 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Connecteurs COMBICON |
| Nombre de connexions | 4 |
| Nombre de postes | 18 |
| Note | Compatible Yokogawa AKB334 |
| Contrôleur | YOKOGAWA CS3000 CentumVP |
| - carte E/S appropriée | ADR541 |
| Désignation | Distances d'isolement dans l'air et lignes de fuite entre les circuits de puissance |
| Normes/réglementations | DIN EN 50178 |
| Tension d'isolation nominale | 50 V DC |
| Tension de choc nominale | 0,5 kV (isolation fonctionnelle) |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| REACh SVHC | Plomb 7439-92-1 |
| REACh SVHC | Anhydride hexahydrométhylphtalique |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
