Distributeur OfficielSKU
MPN
DEK-REL- 24/1/SEN
Weight
0.024 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series DEK-REL

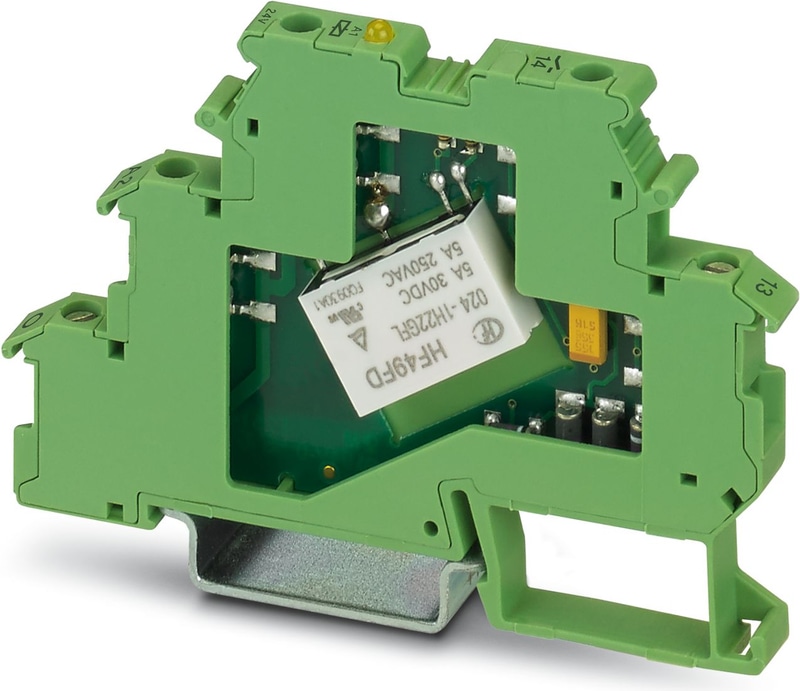

DEK-REL- 24/1/SEN - Module à relais
Bloc de jonction à relais pour capteurs, avec relais miniatures brasés, contact (AgNi+Au) : Puissances faibles à moyennes, 1 contact NO, tension d'entrée 24 V AC/DC, se monte sur profilé NS 35/7,5, pas de 6,2 mm
- Réduction des coûts grâce à l'économie du bloc de jonction de N
- Gains de place pouvant atteindre 73 %
- Travaux de câblage réduits au minimum
- Circuit de protection intégré en entrée
- Isolation galvanique de 2 kVeff entre l'entrée et la sortie
- Contact bi-couche à revêtement or dur pour applications universelles avec des intensités permanentes de 1 mA à 5 A
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Type de note | Note sur l'application |
| Note | |
| Largeur | 6,2 mm |
| Hauteur | 80 mm |
| Profondeur | 56 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Tension d'entrée nominale UN | 24 V AC/DC |
| Courant d'entrée typique à UN | 6,5 mA |
| Temps de réponse typique | 5 ms |
| Délai de publication typique | 15 ms |
| Circuit de protection | Pont redresseur Pont redresseur |
| Affichage de la tension de fonctionnement | LED jaune |
| Puissance dissipée dans les conditions nominales | 0.16 W |
| Type de contact | 1 n/o contact |
| Type de contact de commutation | Double contact |
| Matériau de contact | AgNi, plaqué or dur |
| Tension de commutation maximale | 250 V AC |
| Tension de commutation maximale | 125 V DC |
| Tension de commutation minimale | 0.1 V |
| Courant de commutation min. | 1 mA |
| Courant d'appel maximum | 5 A |
| Limitation du courant continu | 3 A (5 A jusqu'à 35°C à 24 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 72 W (à 24 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 60 W (à 48 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 50 W (à 60 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 50 W (à 110 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 750 VA (pour 250 V AC) |
| Pouvoir de coupure (charge ohmique) max. | 120 W (à 24 V DC - jusqu'à 35°) |
| Tension d'essai | 2 kV AC (50 Hz, 1 min., enroulement/contact) |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Durée de vie mécanique | environ 2x 107 cycles |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,2 mm² ... 2,5 mm². |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 14 |
| Couple | 0,5 Nm |
| Normes/réglementations | IEC 60664 |
| Normes/réglementations | EN 50178 |
| Isolation | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Bloc de jonction pour capteurs/actionneurs, tension nominale: 250 V, intensité nominale: 24 A, type de raccordement: Raccordement vissé, 1., 2. und 3. Etage, Section de référence: 2,5 mm2, section : 0,2 mm2 - 4 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: gris
Ruban de repérage ZB, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
Ruban de repérage ZB, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, impression longitudinale: numérotation continue 1 ... 10, 11 ... 20, etc. jusqu'à 491 ... 500, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm- Ruban de repérage ZB, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 1000, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
Pourquoi Proax pour Phoenix Contact 2964050?
Proax est le distributeur autorisé de Phoenix Contact 2964050. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 10 |
