Distributeur OfficielSKU
MPN
DEK-REL- 24/I/1
Weight
0.023 kg
Series DEK-REL

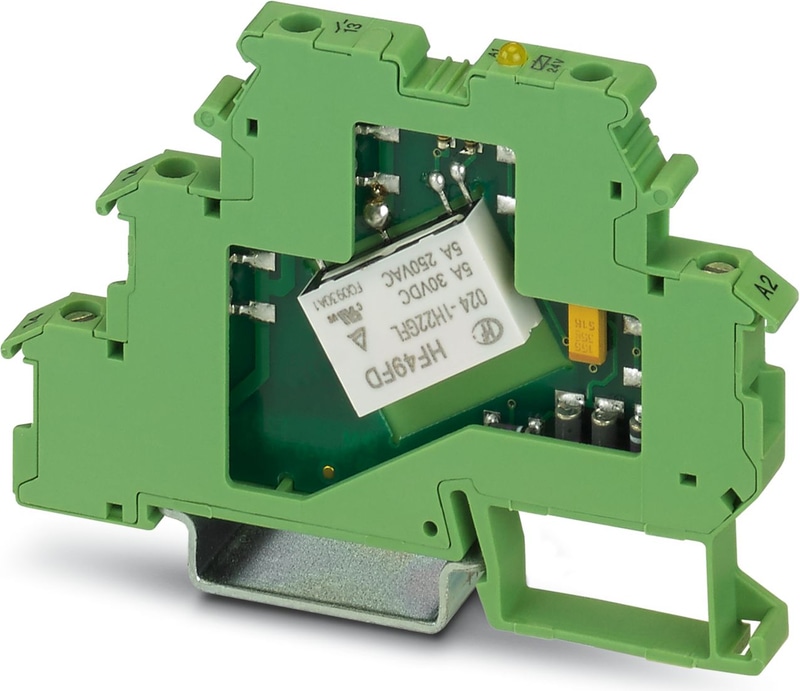

DEK-REL- 24/I/1 - Module à relais
Bloc de jonction à relais, avec relais miniatures soudés, contact (AgNi+Au) : Puissances faibles à moyennes, 1 contact NO, tension d'entrée 24 V AC/DC, se monte sur profilé NS 35/7,5, pas de 6,2 mm
- Réduction des coûts grâce à l'économie du bloc de jonction de N
- Gains de place pouvant atteindre 73 %
- Travaux de câblage réduits au minimum
- Contact bi-couche à revêtement or dur pour applications universelles avec des intensités permanentes de 1 mA à 5 A
- Isolation galvanique de 2 kVeff entre l'entrée et la sortie
- Circuit de protection intégré en entrée
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Type de note | Note sur l'application |
| Note | |
| Largeur | 6,2 mm |
| Hauteur | 80 mm |
| Profondeur | 56 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Tension d'entrée nominale UN | 24 V AC/DC |
| Courant d'entrée typique à UN | 6,5 mA |
| Temps de réponse typique | 5 ms |
| Délai de publication typique | 15 ms |
| Circuit de protection | Pont redresseur Pont redresseur |
| Affichage de la tension de fonctionnement | LED jaune |
| Puissance dissipée dans les conditions nominales | 0.16 W |
| Type de contact | 1 n/o contact |
| Type de contact de commutation | Double contact |
| Matériau de contact | AgNi, plaqué or dur |
| Tension de commutation maximale | 250 V AC |
| Tension de commutation maximale | 125 V DC |
| Tension de commutation minimale | 0.1 V |
| Courant de commutation min. | 1 mA |
| Courant d'appel maximum | 5 A |
| Limitation du courant continu | 3 A (5 A jusqu'à 35°C à 24 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 72 W (à 24 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 60 W (à 48 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 50 W (à 60 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 50 W (à 110 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 750 VA (pour 250 V AC) |
| Pouvoir de coupure (charge ohmique) max. | 120 W (à 24 V DC - jusqu'à 35°) |
| Tension d'essai | 2 kV AC (50 Hz, 1 min., enroulement/contact) |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Durée de vie mécanique | environ 2x 107 cycles |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,2 mm² ... 2,5 mm². |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 14 |
| Couple | 0,5 Nm |
| Normes/réglementations | IEC 60664 |
| Normes/réglementations | EN 50178 |
| Isolation | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Bloc de jonction pour capteurs/actionneurs, tension nominale: 250 V, intensité nominale: 24 A, type de raccordement: Raccordement vissé, 1., 2. und 3. Etage, Section de référence: 2,5 mm2, section : 0,2 mm2 - 4 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: gris
Ruban de repérage ZB, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
Ruban de repérage ZB, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, impression longitudinale: numérotation continue 1 ... 10, 11 ... 20, etc. jusqu'à 491 ... 500, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm- Ruban de repérage ZB, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 1000, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
