Phoenix Contact 2904709
Phoenix ContactDistributeur Officiel

By Phoenix Contact

SKU
Prendre note que cet item est Non Cancellable / Non Retournable

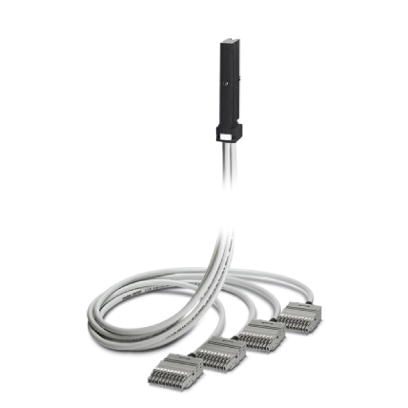

Front adapters VIP-PA-PWR/4X10COMBI/ 5,0M/S7

VIP power cabling, universal front adapter for connecting all common 40-pos. SIMATIC S7-300 I/O modules, via four cables each with a 10-pos. COMBI connector, pitch: 5.2 mm, cable length: 5 m

Spécifications techniques

Longueur5 m
Température ambiante (fonctionnement)-20 °C ... 60 °C
Température ambiante (stockage/transport)-20 °C ... 80 °C
Degré de protectionIP20
Tension de fonctionnement maximale admissible250 V AC/DC
Courant max. admissible6 A (par fil simple à 40°C)
Courant max. admissible4 A (par fil simple à 60°C)
Courant total maximal autorisé20 A (par câble à 40 °C)
Courant total maximal autorisé16 A (par câble à 60°C)
Position de montagetous
Mode de fonctionnement nominalFacteur de fonctionnement de 100
Raccordement selon la normeCUL
Normes/réglementationsDIN EN 50178
Normes/réglementationsIEC 60664
Tension d'isolation nominale260 V
Tension de choc nominale4 kV
IsolationIsolation de base
Degré de pollution2
Catégorie de surtensionIII
Nom de la connexionNiveau du contrôleur
Méthode de connexionRaccordement de la fiche
NotePeut être enfiché sur des modules d'E/S à 40 positions. E/S à 40 positions
Nom de la connexionSur le terrain
Méthode de connexionConnecteurs COMBICON
Nombre de connexions4
Nombre de postes10
Pitch5,2 mm
Nombre de postes10
Fils simples, quantité16
Fil unique, matériauCu non isolé
Fil unique, section transversale0,5 mm²
Fil simple, section [AWG]21
BlindageNon
Câble sans halogèneNon

Résistance de l'isolation du câble≥ 20 MΩ/km
Résistance du câble≤ 40 Ω/km
IsolationPVC
Gaine externe, couleurgris
Résistance à la flammeUL VW-1
ContrôleurSIEMENS S7-300 / ET 200 M
- carte E/S appropriée6ES7321-1BL00-0AA0
- carte E/S appropriée6ES7321-1EL00-0AA0
- carte E/S appropriée6ES7321-1CH00-0AA0
- carte E/S appropriée6ES7321-1FF10-0AA0
- carte E/S appropriée6ES7322-1BL00-0AA0
- carte E/S appropriée6ES7322-8BH10-0AB0
- carte E/S appropriée6ES7322-5GH00-0AB0
- carte E/S appropriée6ES7322-5FF00-0AB0
- carte E/S appropriée6ES7322-5HF00-0AB0
- carte E/S appropriée6ES7322-1HF10-0AA0
- carte E/S appropriée6ES7323-1BL00-0AA0
- carte E/S appropriée6ES7331-7NF00-0AB0
- carte E/S appropriée6ES7331-7NF10-0AB0
- carte E/S appropriée6ES7331-1KF02-0AB0
- carte E/S appropriée6ES7331-7PF01-0AB0
- carte E/S appropriée6ES7331-7PF11-0AB0
- carte E/S appropriée6ES7331-7PE10-0AB0
- carte E/S appropriée6ES7332-5HF00-0AB0
- carte E/S appropriée6ES7326-1BK02-0AB0
- carte E/S appropriée6ES7326-1RF00-0AB0
- carte E/S appropriée6ES7326-2BF41-0AB0
- carte E/S appropriée6ES7326-2BF01-0AB0
- carte E/S appropriée6ES7326-2BF10-0AB0
- carte E/S appropriée6ES7336-1HE00-0AB0
REACh SVHCPlomb 7439-92-1
Chine RoHSRespectueux de l'environnement Durée d'utilisation = 50 ans
Chine RoHSPour plus d'informations sur les substances dangereuses, consultez l'onglet "Téléchargements".
