3212146
Distributeur OfficielSKU
PHX3212146
MPN
PT 16 N RD
Weight
0.031 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series PT

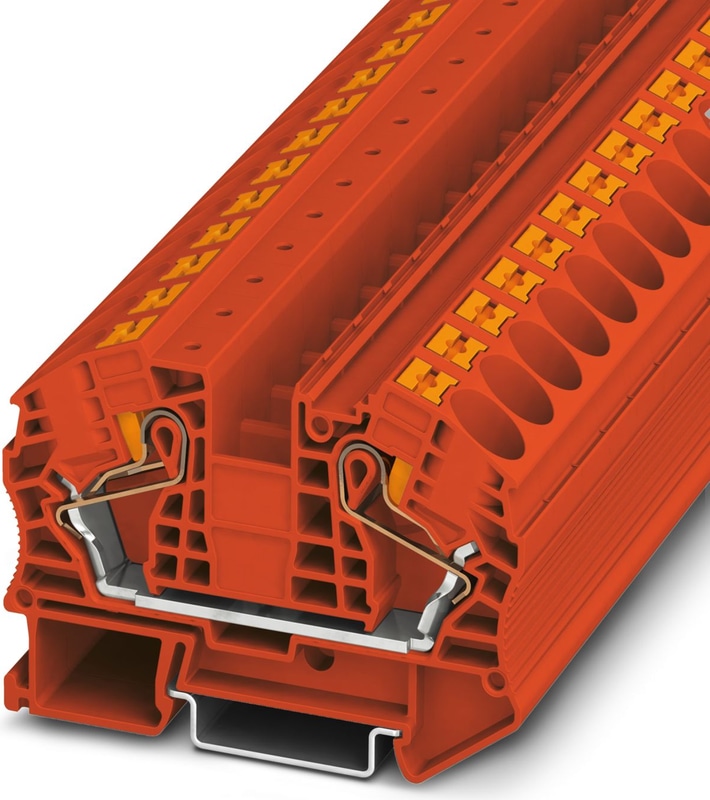

PT 16 N RD - Blocs de jonction simple
Blocs de jonction simple, tension nominale: 1000 V, intensité nominale: 76 A, nombre de connexions: 2, type de raccordement: Raccordement Push-in, Section de référence: 16 mm2, section : 0,5 mm2 - 25 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: rouge
- Outre la possibilité de vérification via l'orifice fonctionnel double, tous les bloc de jonction disposent d'un point test supplémentaire.
- Les bornes de raccordement Push-in se distinguent, outre les propriétés du système CLIPLINE complete, par un câblage simple et sans outil des conducteurs avec embout ou des conducteurs rigides
- La forme compacte et le raccordement frontal permettent un câblage dans les espaces les plus exigus
Documents
PT
La série PT de Phoenix Contact comprend des borniers de passage qui utilisent la technologie de connexion Push-in, offrant des solutions de câblage efficaces et fiables pour diverses applications industrielles. Ces borniers sont conçus pour une insertion directe des conducteurs, améliorant la vitesse d'installation et assurant des connexions sûres.
Spécifications techniques
| Nombre de lignes | 1 |
| Nombre de connexions | 2 |
| Potentiels | 1 |
| Section nominale | 16 mm² |
| Couleur | Rouge |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Type de montage | NS 35/7,5 |
| Tension de choc nominale | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 2.43 W |
| Courant de charge maximal | 85 A (avec une section de conducteur de 25 mm², rigide) |
| Courant nominal IN | 76 A |
| Tension nominale UN | 1000 V |
| Panneau latéral ouvert | Oui |
| Largeur | 12,2 mm |
| Largeur du couvercle d'extrémité | 2,2 mm |
| Longueur | 75,4 mm |
| Hauteur NS 35/7,5 | 52,6 mm |
| Hauteur NS 35/15 | 60,1 mm |
| Connexion | 1 niveau |
| Méthode de connexion | Raccordement par emboîtement |
| Longueur de dénudage | 18 mm |
| Raccordement selon la norme | IEC 60947-7-1 |
| Section transversale du conducteur solide min. | 0,5 mm² |
| Section du conducteur solide max. | 25 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 4 |
| Section du conducteur flexible min. | 0,5 mm² |
| Section du conducteur flexible max. | 25 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 20 |
| Max. Section du conducteur AWG, flexible | 6 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,5 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 16 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 16 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au minimum | 1,5 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum | 4 mm² |
| Sections de raccordement directement enfichables | 2,5 mm² 25 mm² |
| Section transversale du conducteur solide min. | 2,5 mm² |
| Section du conducteur solide max. | 25 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 2,5 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 16 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 2,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 16 mm² |
| Jauge cylindrique interne | A7 |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C () |
| Raccordement selon la norme | IEC 60947-7-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
