Name: 2968506
Brand: Phoenix Contact
SKU: PHX2968506

Distributeur Officiel

By Phoenix Contact

SKU

MPN

UM-32 NAM/I/MYCS

Weight

0.577 kg

Series UM

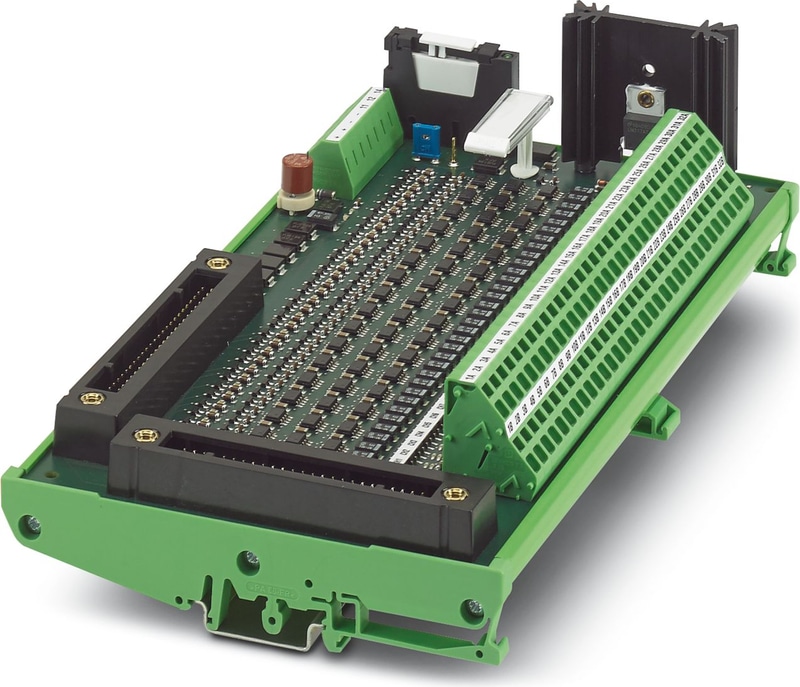

UM-32 NAM/I/MYCS - Module actif

Module d'entrée VARIOFACE, 32 canaux pour contacts de proximité NAMUR pour composants d'entrée Yokogawa ADV151, ADV161.

Restriction de l'utilisation	CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement.
Type de note	Notes sur le fonctionnement
Note	La surveillance de la tension sur le module ne fonctionne pas en combinaison avec les blocs de jonction à fusibles HESILED en amont avec affichage LED intégré.
Largeur	223,5 mm
Hauteur	127,5 mm
Profondeur	67 mm
Température ambiante (fonctionnement)	-20 °C ... 50 °C
Température ambiante (stockage/transport)	-20 °C ... 70 °C
Altitude maximale	≤ 2000 m
Degré de protection	IP00
Degré de protection	≥ IP54 (lieu d'installation)
Tension d'entrée nominale U_N	24 V DC ±10 % (tension d'alimentation)
Courant d'entrée typique à U_N	max. 350 mA
Affichage de la tension de fonctionnement	LED verte
Tension de commutation maximale	26,4 V DC
Tension de commutation minimale	18,5 V DC
Courant d'appel maximum	10 mA
Affichage de l'état	LED jaune
Détection des erreurs (rupture de ligne / court-circuit)	LED rouge
Tension à vide	8,2 V DC ±10 %
Point de commutation	≥ 2,1 mA (à l'état conducteur)
Point de commutation	≤ 1,2 mA (à l'état désactivé)
Point de commutation	6,3 mA ... 10 mA (en cas de court-circuit)
Point de commutation	0 mA ... 0,35 mA (en cas de rupture de fil)
Hystérésis de commutation	~ 0,2 mA
Résistance interne	~ 1 kΩ
Courant de court-circuit	≤ 10 mA
Nombre de canaux	32
Durée de vie mécanique	environ 10⁷ cycles

Position de montage	tous
Instructions de montage	En rangées à espacement nul
Matériau d'isolation du boîtier	PVC
Nom de la connexion	Sur le terrain
Méthode de connexion	Connexion à ressort
Section transversale du conducteur solide	0,2 mm² ... 2,5 mm².
Section transversale du conducteur flexible	0,2 mm² ... 2,5 mm².
Section du conducteur AWG	24 ... 12
Nom de la connexion	Niveau du contrôleur
Méthode de connexion	Compatible avec le système KS de Yokogawa
Nombre de connexions	2
Nombre de postes	50
Note	Câbles de système utilisables : Phoenix Contact YUC50, Yokogawa AKB331
Couple	0,5 Nm
Contrôleur	YOKOGAWA CS3000 CentumVP
- carte E/S appropriée	ADV151
- carte E/S appropriée	ADV161
Contrôleur	YOKOGAWA STARDOM
- carte E/S appropriée	NFDV151
- carte E/S appropriée	NFDV161
Désignation	Distances d'isolement dans l'air et lignes de fuite entre les circuits de puissance
Normes/réglementations	DIN EN 50178
Tension d'isolation nominale	50 V DC
Tension de choc nominale	0,4 kV (isolation fonctionnelle)
Degré de pollution	2
Catégorie de surtension	I
REACh SVHC	Plomb 7439-92-1
Chine RoHS	Respectueux de l'environnement Durée d'utilisation = 50 ans
