2305046
Distributeur OfficielSKU
PHX2305046
MPN
UM-32 NAM/I/M/DV
Weight
0.557 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series UM

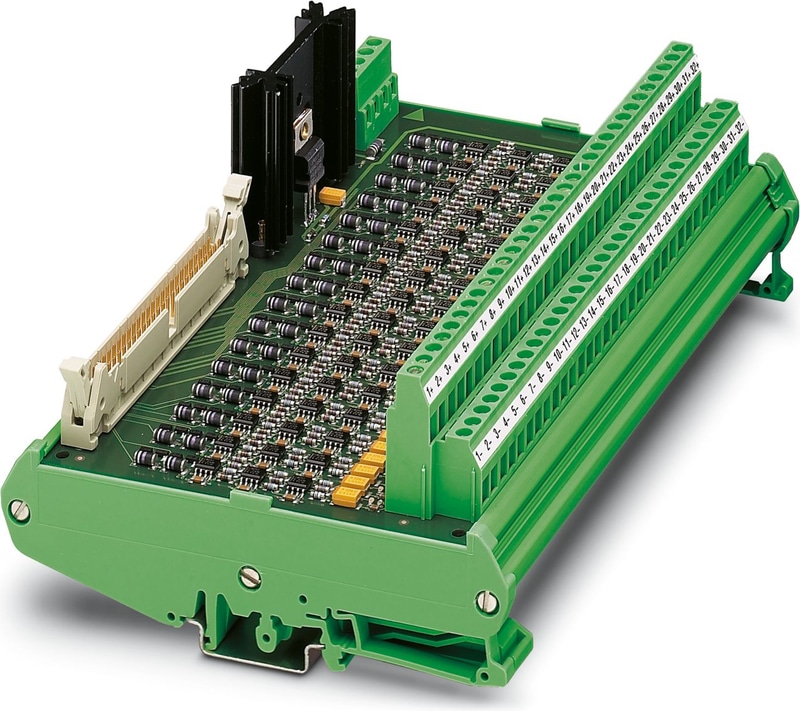

UM-32 NAM/I/M/DV - Module actif
Module à 32 détecteurs de proximité (Namur) (pour cartes d'entrée de la commande Delta V)
Spécifications techniques
| Largeur | 181 mm |
| Hauteur | 126 mm |
| Profondeur | 75 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Tension d'entrée nominale UN | 24 V DC ±20 % |
| Courant d'entrée typique à UN | max. 320 mA |
| Type de protection | Protection contre l'inversion de polarité |
| Circuit de protection/composant | Diode de protection de la polarité |
| Type de protection | Fusible |
| Circuit de protection/composant | Fusible (400 mA) |
| Affichage de la tension de fonctionnement | LED verte |
| Fréquence de transmission | 350 Hz |
| Tension de commutation maximale | 30 V DC |
| Limitation du courant continu | 10 mA |
| Affichage de la tension de fonctionnement | LED verte |
| Détection des erreurs (rupture de ligne / court-circuit) | LED rouge |
| Nombre de canaux | 32 |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Matériau d'isolation du boîtier | Polyamide PA non renforcé |
| Couleur | Vert |
| Nom de la connexion | Sur le terrain |
| Raccordement selon la norme | IEC / EN |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nombre de connexions | 103 |
| Nombre de postes | 6 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Bande de broches IDC/FLK |
| Nombre de connexions | 1 |
| Nombre de postes | 50 |
| Pitch | 2,54 mm |
| Tension à vide | 8,2 V DC ±10 % |
| Point de commutation | ≥ 2,1 mA (à l'état conducteur) |
| Point de commutation | ≤ 1,2 mA (à l'état bloqué) |
| Point de commutation | 6,3 mA ... 10 mA (en cas de court-circuit) |
| Point de commutation | 0 mA ... 0,35 mA (en cas de rupture de fil) |
| Hystérésis de commutation | environ 0,2 mA |
| Résistance interne | environ 1 kΩ |
| Courant de court-circuit | ≤ 10 mA |
| Contrôle correspondant | Emerson DeltaV |
| Carte E/S correspondante | VE4001S2T2B5 |
| Normes/réglementations | DIN EN 50178 |
| Tension de choc nominale | 0,4 kV (isolation de base) |
| Degré de pollution | 2 |
| Catégorie de surtension | I |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement = 50 |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
